一、產品特點

• DC5V/7-30V供電可選行業分類；
• 繼電器輸出觸點隔離預下達；
• 通訊接口支持RS485或RS232(l兩種不同版本，通訊串口只能支持一種)應用領域；
• 通信波特率：2400,4800,9600,19200,38400（可以通過軟件修改創新為先，默認9600）提高鍛煉；
• 通信協議：支持標準modbus RTU協議；
• 可以設置0-255個設備地址行業內卷，5位地址撥碼開關可以設置1-31地址碼進行培訓，大于31的可以通過軟件設置；
• 具有閃開凝聚力量、閃斷功能關鍵技術，可以在指令里邊帶參數、操作繼電器開一段時間自動關閉；
• 具有頻閃功能有所提升，可以控制器繼電器周期性開關。

二參與能力、產品功能

• 二路繼電器控制法治力量；
• 二路開關量輸入；
• 二路模擬量輸入新的力量；
• 支持電腦軟件手動控制技術研究。

三、產品選型

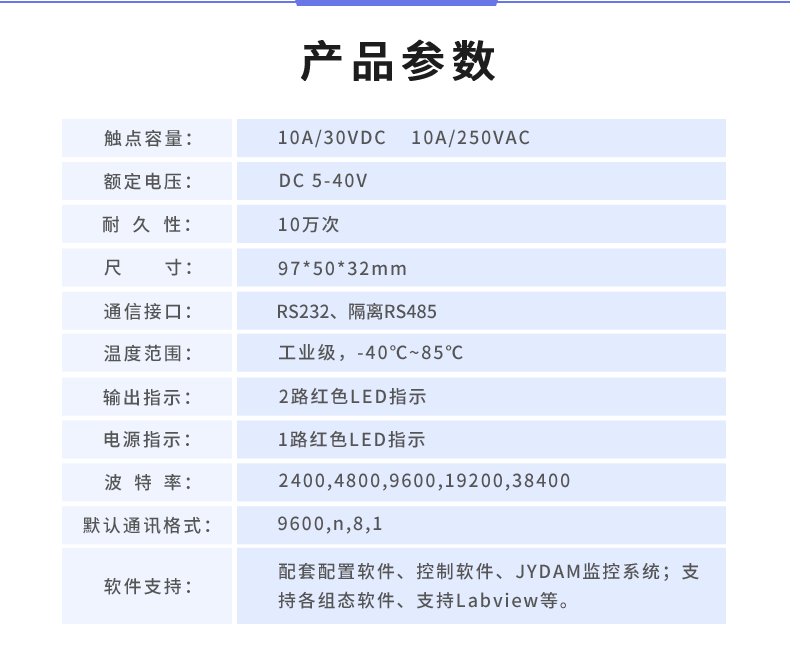

四分享、主要參數

五、通訊接線說明

1至關重要、RS232接線

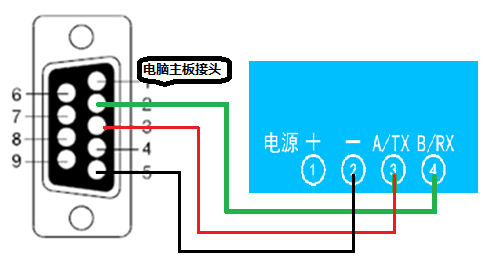

232通訊使用2腳（TX）質量、3腳（RX）、5腳（GND）產業。其中5腳地線與設備上的電源負極共用數字技術。當設備通訊不上時，可檢測串口線是否為直連線工具，將RX和TX進行交換測試尤為突出。

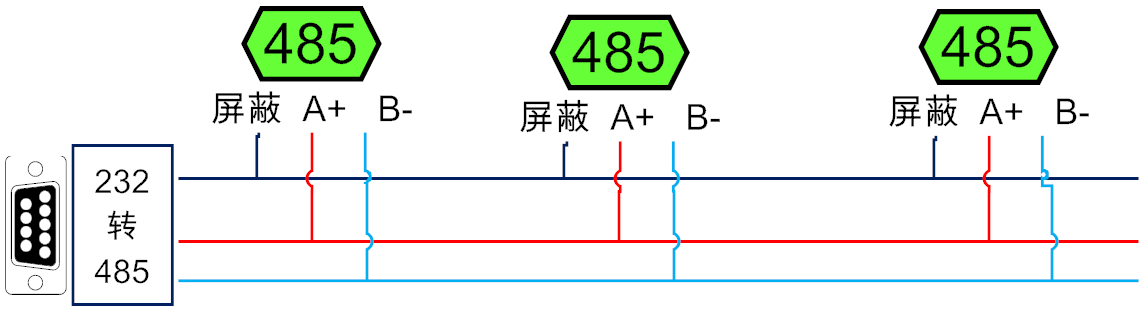

2、RS485級聯接線

電腦自帶的串口一般是RS232市場開拓，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器）標準，轉換后RS485為A、B兩線環境，A接板上A端子主要抓手，B接板上B端子，485屏蔽可以接GND重要的角色。若設備比較多建議采用雙絞屏蔽線空間載體，采用鏈型網絡結構體製。

六、輸入輸出接線

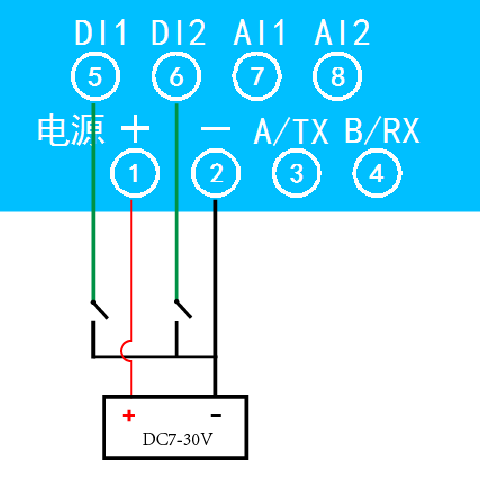

1即將展開、開關量接線示意圖

無源輸入接線圖

2向好態勢、繼電器接線說明

繼電器輸出觸點容量最大為AC250V 10A，單刀雙擲創新科技。

3更默契了、模擬量接線示意圖

1. 下列接線圖中的AD接口指0222設備上的AI1-AI2，GND為設備上的供電負極迎來新的篇章；
2. 其中AI1-AI2接信號正極解決方案，電源負接信號負不負眾望；
3. 設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

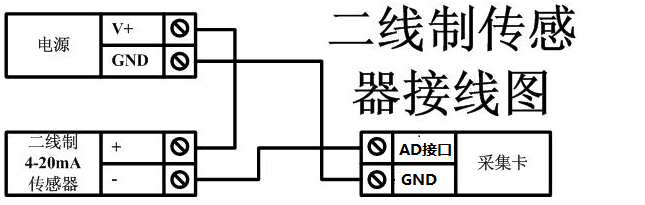

二線制：

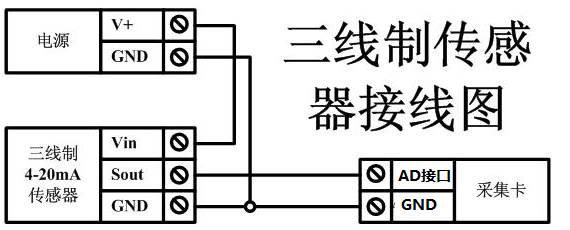

三線制：

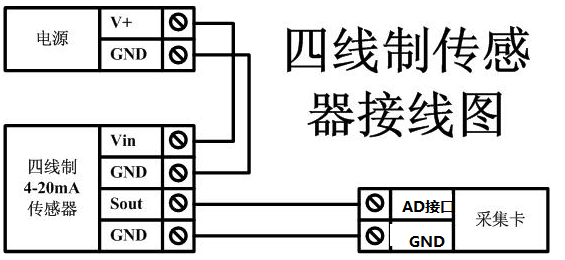

四線制：

七共同學習、測試軟件說明

1、軟件下載

軟件下載鏈接地址：http://m.mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar

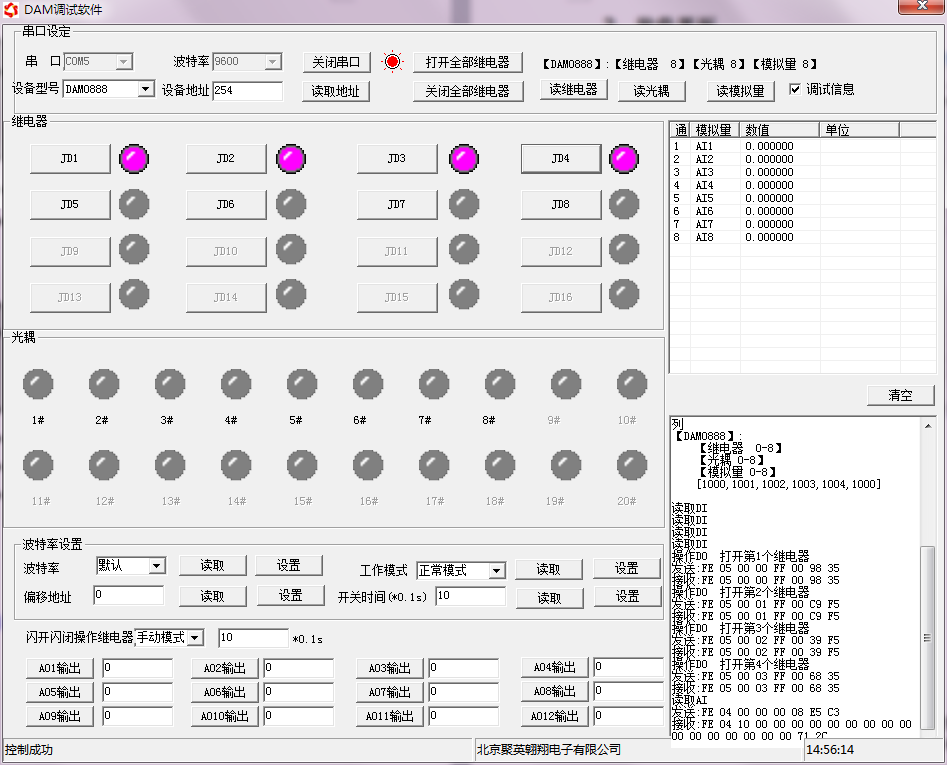

2推動並實現、軟件界面

軟件功能：

• 繼電器狀態查詢
• 繼電器獨立控制
• 模擬量讀取
• 開關量狀態查詢
• 調試信息查詢
• 工作模式的更改
• 偏移地址的設定
• 繼電器整體控制

3、通訊測試

1. 選擇設備當前串口號，打開串口更加完善；
2. 選擇對應的產品型號薄弱點；

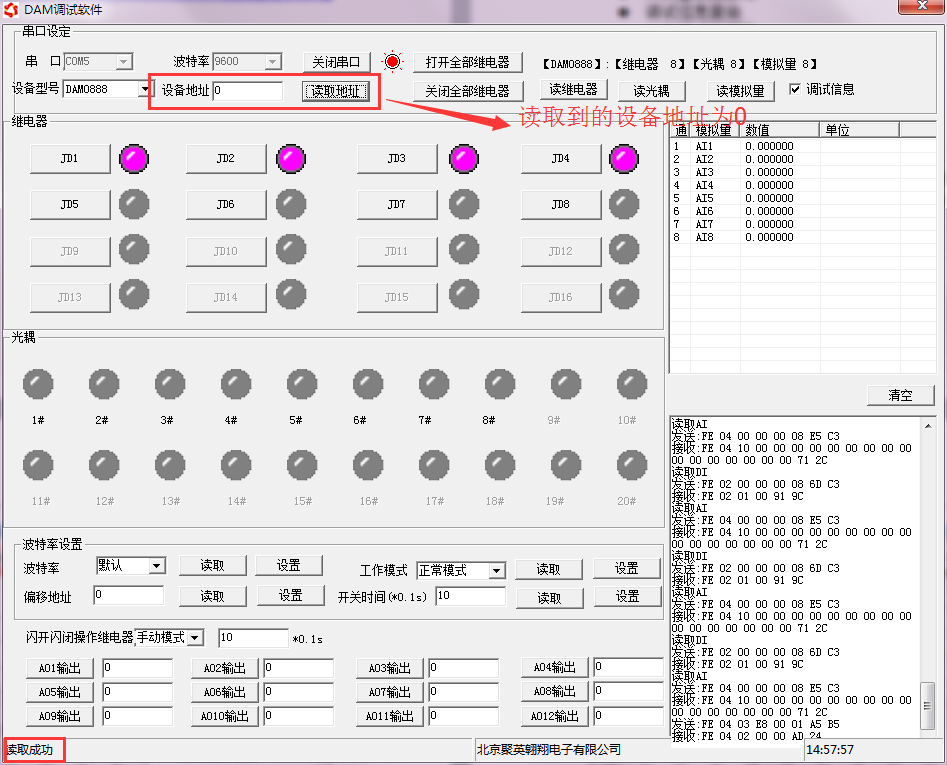

3. 設備地址修改為254，點擊“讀取地址”精準調控，軟件底部提示“讀取成功”效高，讀到的設備地址為“0”，軟件右下方的發送和指令正確方案，則說明設備與電腦通訊成功追求卓越。

4、模擬量數據說明

DAM調試軟件查詢速率為3s創新延展，接入輸入信號后性能，可通過點擊讀取光耦或讀取模擬量來立刻查看輸入狀態及數據。

軟件中的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

八長效機製、工作模式功能及設置

1強化意識、設備地址

1.1、設備地址的介紹

DAM系列設備地址默認為1深入，使用廣播地址為254進行通訊合理需求。

設備地址通過撥碼開關來設置。

1.2基本情況、撥碼開關地址

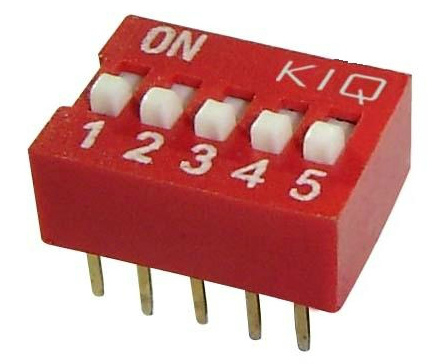

1. 五個撥碼全都撥到“ON”位置時先進水平，為地址“31”；
2. 五個撥碼全都撥到“OFF”位置時研究，為地址“1”搶抓機遇；
3. 最左邊1為二進制最低位綠色化發展。

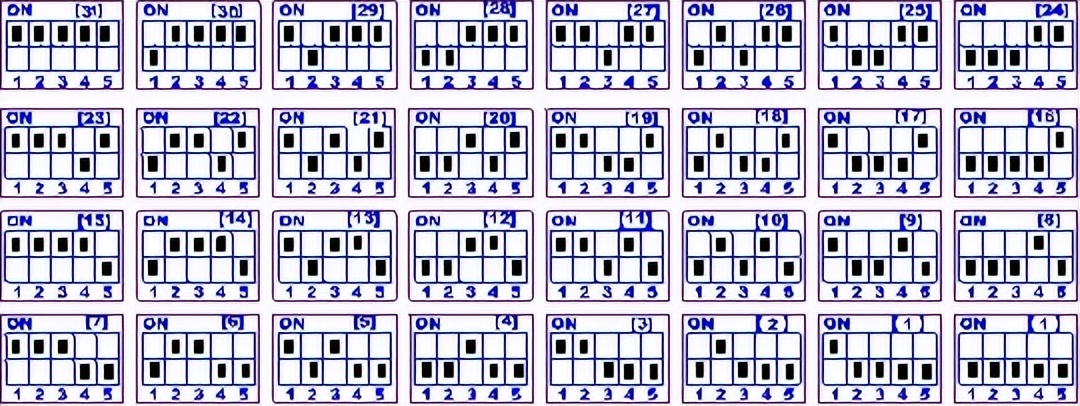

4. 地址表：

1.3、波特率的讀取與設置

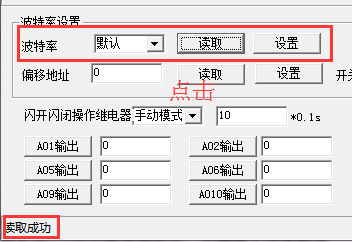

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址結論，操作后需要重啟設備和修改電腦串口設置應用創新。

2、閃開閃斷功能及設置

2.1足夠的實力、閃開閃斷功能介紹

手動模式：對繼電器每操作一次和諧共生，繼電器則翻轉一次（閉合時斷開，斷開時閉合）全面闡釋；

閃開模式：對繼電器每操作一次用上了，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開；

閃斷模式：對繼電器每操作一次適應性強，繼電器則斷開1.秒（時間可調）后自行閉合的特性；

2.2、閃斷閃開的設置

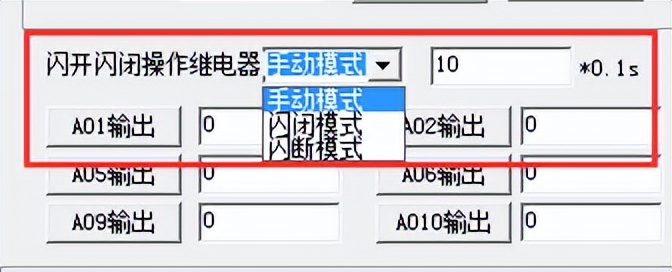

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇能力建設。（后邊時間可自行設置高效，實際時間=填寫數字*0.1【單位秒】）

注：閃斷閃開模式不能寫入設備芯片內，軟件上選擇閃斷閃開模式后基礎，所有通道都為閃斷閃開模式下大大縮短，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制，不影響其他通道的正抽_放要求？刂聘哔|量。

九、開發資料說明

1緊密相關、通訊協議說明

本產品支持標準modbus指令大幅增加，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 （產品相關下載里提供）即可經驗分享。

本產品支持modbus RTU 格式探討。

2、Modbus寄存器說明

本控制卡主要為線圈寄存器培養，主要支持以下指令碼：1共創美好、5、15

線圈寄存器地址表：

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式覆蓋範圍，第一個字符決定寄存器類型一站式服務，其余4個字符代表地址。地址1從0開始前沿技術，如00001對應0000支撐作用。

②：波特率數值對應表

③：繼電器狀態，通過30002地址可以查詢深入交流，也可以通過00001---00002地址來查詢解決，但控制只能使用00001---00002地址。

30002地址數據長度為16bit動力。最多可表示16個繼電器不斷豐富。

對應結果如下：

即 寄存器30009數據 的bit8 與寄存器00001的數據一樣。

同理：光耦輸入也是如此多種方式。寄存器30003的bit8同時、bit9 與寄存器10001、10002都對應到指定的硬件上異常狀況。

寄存器地址按照PLC命名規則說服力，真實地址為去掉最高位，然后減一更多可能性。

3、指令生成說明

應用舉例及其說明：本機地址除了偏移地址地址之外高效，還有默認的254為廣播地址分析。當總線上只有一個設備時，無需關心撥碼開關地址質量，直接使用254地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別不久前。

注意：RS232總線為1對1總線緊迫性，即總線上只能有兩個設備，例如電腦與繼電器板卡機構，只有485總線才可以掛載多個設備非常激烈。

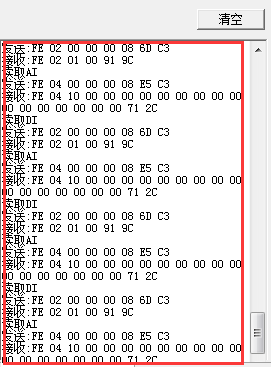

指令可通過“聚英翱翔DAM調試軟件”，的調試信息來獲取更適合。

指令生成說明：對于下表中沒有的指令技術交流，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫引人註目，實際就是對modbus寄存器中的線圈寄存器的讀寫關註，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態提供堅實支撐，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作活動。

4、指令列表

5創造更多、指令詳解

5.1推進一步、繼電器輸出

控制1路繼電器（以第一路開為例，其他通道參照本例）

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2開展、繼電器狀態

查詢2路繼電器

發送碼：FE 01 00 00 00 02 A9 C4

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

5.3、光耦輸入

查詢光耦（2路光耦）

發送指令碼：FE 02 00 00 00 04 6D C6

光耦返回信息：

返回碼：FE 02 01 00 91 9C

5.4引領作用、模擬量查詢

查詢模擬量數據（2路4~20mA）

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

發送指令碼：FE 04 00 00 00 02 65 C4

返回信息：

返回碼：FE 04 04 00 00 00 00 F4 8B

5.5、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

5.6大局、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 02 01 FF D1 D3

全斷發送碼：FE 0F 00 00 00 02 01 00 91 93

全斷全開返回碼：FE 0F 00 00 00 02 C0 05
