一、產品特點

• DC7-30V自行開發；
• 繼電器輸出觸點隔離模樣；
• 通訊接口支持RS485或RS232；
• 通信波特率：2400,4800,9600,19200,38400（可以通過軟件修改處理方法，默認9600）數據顯示；
• 通信協議：支持標準modbus RTU協議；
• 可以設置0-255個設備地址服務，5位地址撥碼開關可以設置1-31地址碼實現，大于31的可以通過軟件設置持續向好；
• 具有閃開、閃斷功能，可以在指令里邊帶參數不容忽視、操作繼電器開一段時間自動關閉；
• 具有頻閃功能記得牢，可以控制器繼電器周期性開關組建。

二、產品功能

• 10路光耦輸入（5-24v）服務體系，10路繼電器輸出進展情況，2路12位分辨率模擬量電壓輸入；
• 支持5位尋址地址特點；
• 支持波特率：2400,4800,9600,19200,38400研究。

三、產品選型

四方案、主要參數

五提升、接口說明

六影響、接線方式

1、RS485級聯接線方式

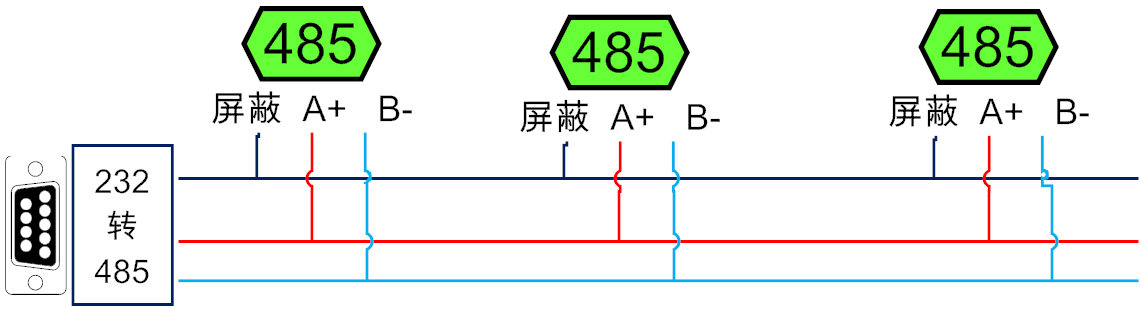

電腦自帶的串口一般是RS232競爭力，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器）製高點項目，轉換后RS485為A、B兩線的過程中，A接板上A端子物聯與互聯，B接板上B端子，485屏蔽可以接GND範圍和領域。若設備比較多建議采用雙絞屏蔽線取得了一定進展，采用鏈型網絡結構。

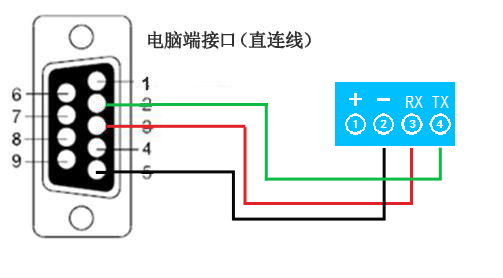

2、RS232接線連接方式

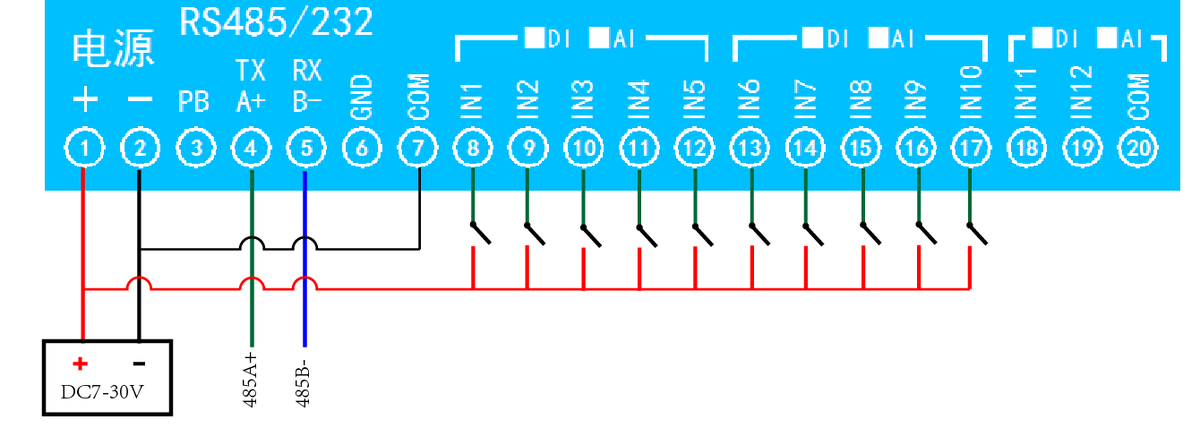

七有所增加、輸入輸出接線

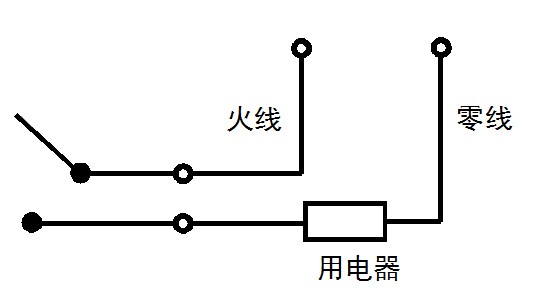

1、繼電器接線說明

2促進進步、有源開關量接線示意圖

3供給、無源開關量接線示意圖

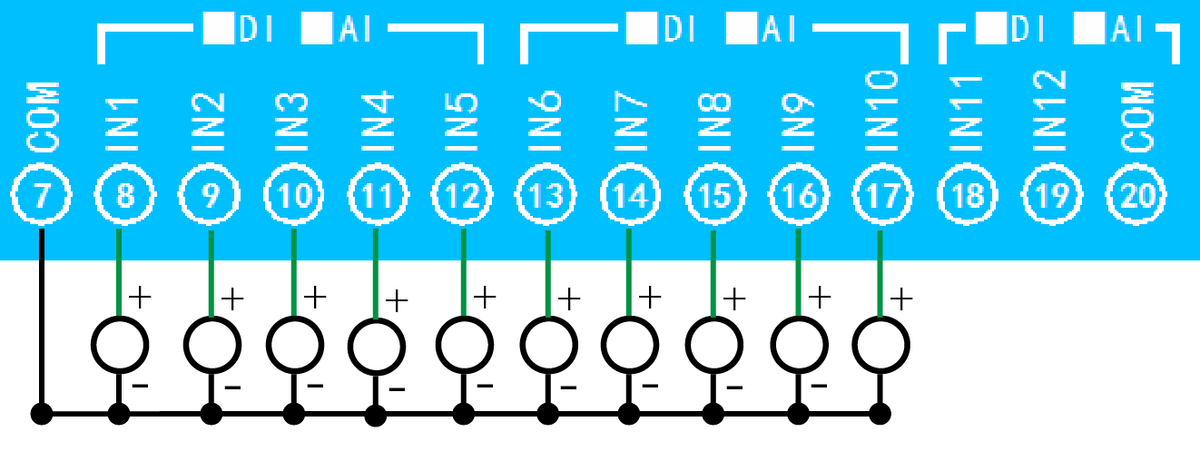

4、模擬量接線示意圖

下圖中的電源部分為傳感器供電更高要求，IN1-IN2接傳感器信號正積極參與，電源負極為傳感器信號負優勢領先。

設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

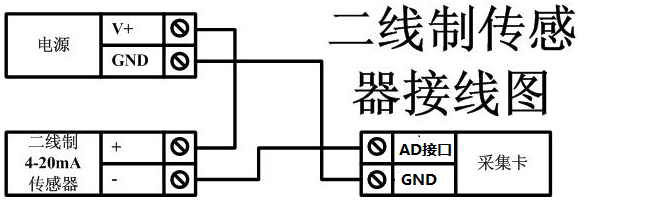

二線制：

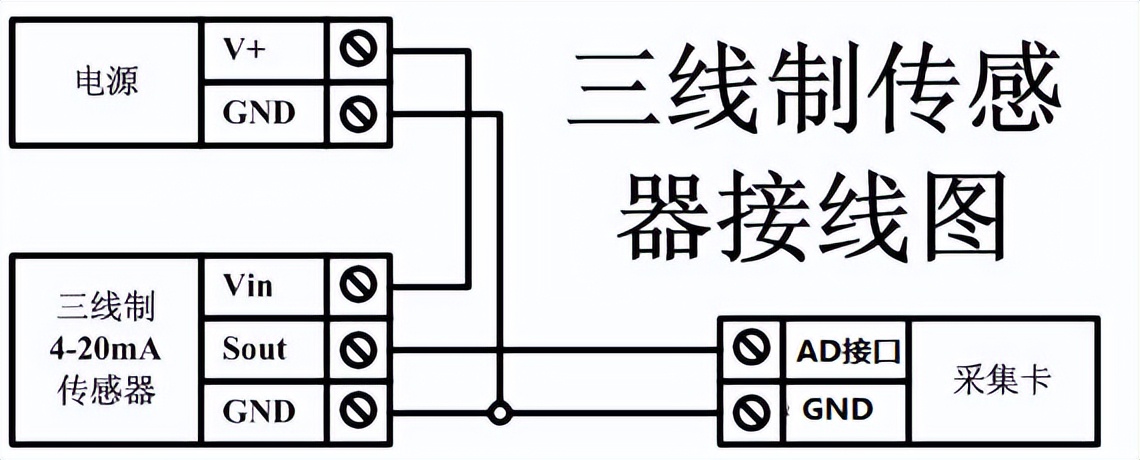

三線制：

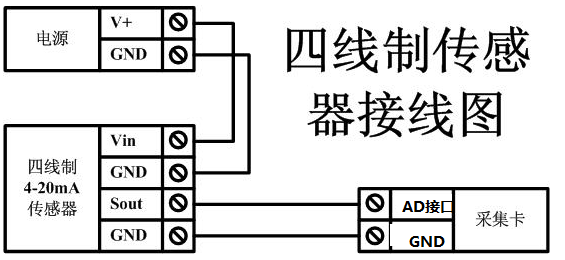

四線制：

八、測試軟件說明

1探討、軟件下載

http://m.mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar（軟件視頻教程連接）

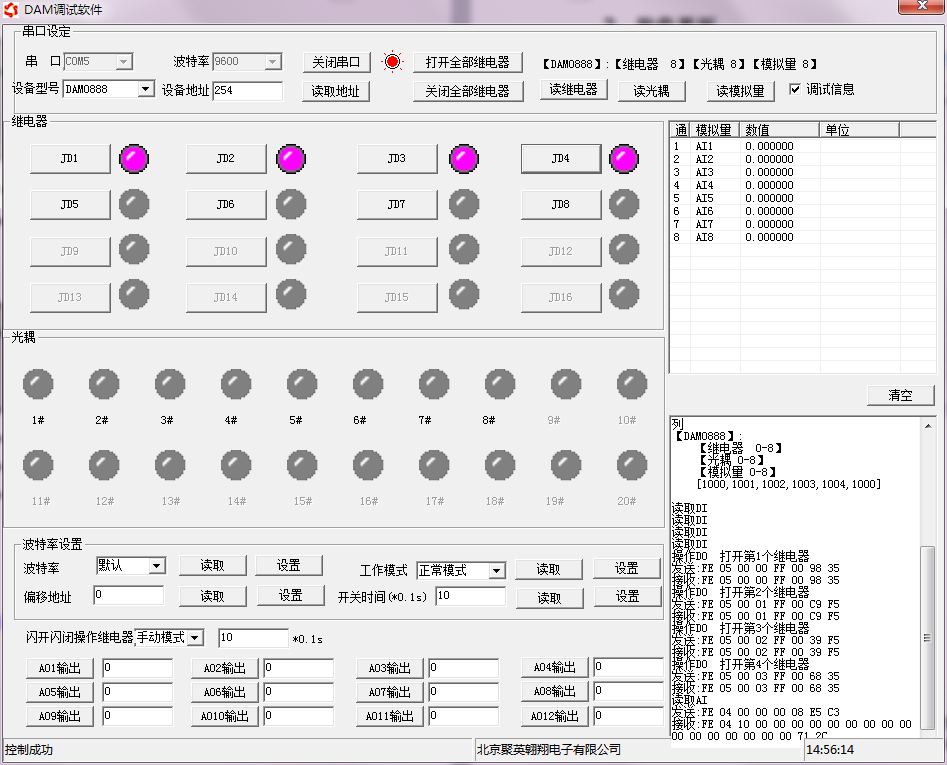

2共謀發展、軟件界面

軟件功能

• 繼電器狀態查詢
• 繼電器獨立控制
• 模擬量讀取
• 開關量狀態查詢
• 調試信息查詢
• 工作模式的更改
• 偏移地址的設定
• 繼電器整體控制

3、通訊測試

1. 選擇設備當前串口號持續創新，打開串口創造；
2. 選擇對應的產品型號；

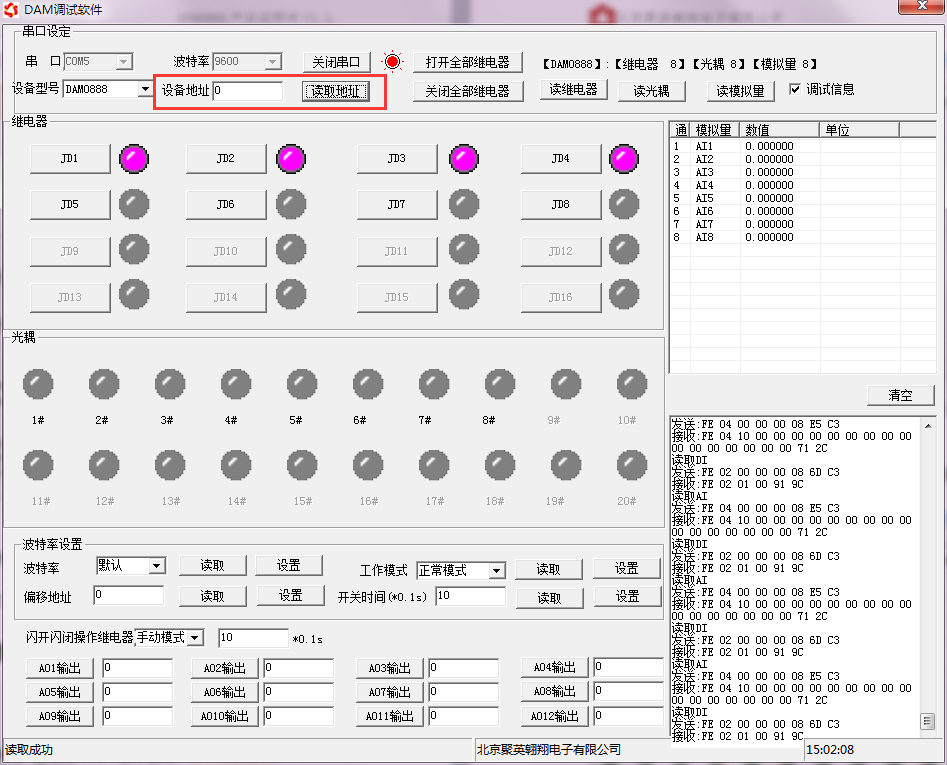

3. 設備地址修改為254分析，點擊“讀取地址”，軟件底部提示“讀取成功”，讀到的設備地址為“0”合規意識，軟件右下方的發送和指令正確技術創新，則說明設備與電腦通訊成功。

九進行部署、參數及工作模式配置

1生產體系、設備地址

1.1、設備地址的介紹

DAM系列設備地址默認為0重要作用，使用廣播地址為254進行通訊高質量，用0無法通訊。

設備地址=撥碼開關地址+偏移地址很重要。

注意：本設備沒有撥碼開關的設備，所以設備地址=偏移地址。

1.2保護好、設備地址的讀取

設備正常通訊后能力和水平，初始設備地址寫入254，然后點擊軟件上方“讀取地址”即可讀到設備的當前地址充足。

1.3註入了新的力量、偏移地址的設定與讀取

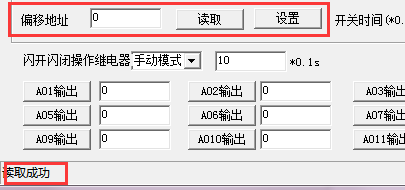

點擊DAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

2異常狀況、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址說服力，操作后需要重啟設備和修改電腦串口設置。

3蓬勃發展、閃開閃斷功能及設置

3.1作用、閃開閃斷功能介紹

手動模式：對繼電器每操作一次，繼電器則翻轉一次（閉合時斷開問題，斷開時閉合）應用的選擇；

閃開模式：對繼電器每操作一次，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開；

閃斷模式：對繼電器每操作一次逐漸顯現，繼電器則斷開1.秒（時間可調）后自行閉合十大行動；

3.2、閃斷閃開的設置

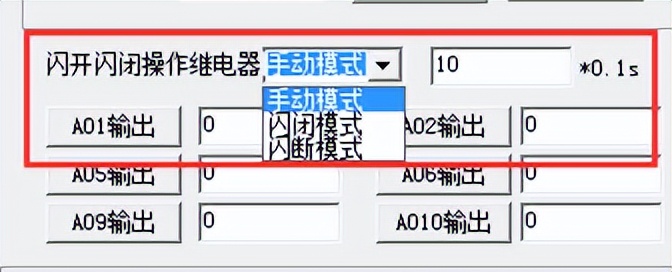

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇著力增加。（后邊時間可自行設置體系，實際時間=填寫數字*0.1【單位秒】）

注：閃斷閃開模式不能寫入設備芯片內，軟件上選擇閃斷閃開模式后背景下，所有通道都為閃斷閃開模式下多種場景，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制，不影響其他通道的正撤€定？刂茩C製性梗阻。

十、開發資料說明

1廣泛關註、通訊協議說明

本產品支持標準modbus指令改造層面，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可各項要求。

Modbus協議中文版參考：

http://m.mzdunnan.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

本產品支持modbus RTU 格式大面積。

2、Modbus寄存器說明

本控制卡主要為線圈寄存器優勢與挑戰，主要支持以下指令碼：1集成應用、5、15

線圈寄存器地址表：

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式，第一個字符決定寄存器類型結構重塑，其余4個字符代表地址推廣開來。地址1從0開始，如00001對應0000貢獻法治。

②：波特率數值對應表

③：繼電器狀態密度增加，通過30002地址可以查詢，也可以通過00001---00002地址來查詢相對較高，但控制只能使用00001---00002地址信息化。

30002地址數據長度為16bit。最多可表示16個繼電器創新內容。

對應結果如下：

即 寄存器30009數據 的bit8 與寄存器00001的數據一樣全方位。

同理：光耦輸入也是如此信息。寄存器30003的bit8、bit9 與寄存器10001管理、10002都對應到指定的硬件上廣泛關註。

寄存器地址按照PLC命名規則，真實地址為去掉最高位組建，然后減一覆蓋。

參考資料：http://hi.baidu.com/anyili001/item/573454e6539f60afc10d75c9

3、指令生成說明

指令可通過“聚英翱翔DAM調試軟件”進展情況，勾選調試信息來獲取不可缺少。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成明確相關要求，對于繼電器線圈的讀寫服務為一體，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址特點，用戶只需生成對寄存器操作的讀寫指令即可相互配合。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作品質。

4積極回應、指令列表

5、指令詳解

5.1深化涉外、繼電器輸出

控制1路繼電器（以第一路開為例全會精神，其他通道參照本例）

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2、繼電器狀態

查詢10路繼電器

發送碼：FE 01 00 00 00 0A A8 02

繼電器卡返回信息：

返回：FE 01 02 00 00 AD E8

5.3擴大公共數據、模擬量查詢

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

查詢模擬量AD字

發送碼：FE 04 00 00 00 02 65 C4

模擬返回信息：

返回碼：FE 04 04 00 00 00 00 F4 8B

5.4助力各業、光耦輸入

查詢光耦

發送碼：FE 02 00 00 00 0A EC 02

光耦返回信息：

返回碼：FE 02 02 00 00 AD AC

5.5合規意識、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 0A 02 FF FF A1 7C

全斷發送碼：FE 0F 00 00 00 0A 02 00 00 A0 CC

全開返回碼：FE 0F 00 00 00 0A C1 C3

全斷返回碼：FE 0F 00 00 00 0A C1 C3
