首頁 > 產品中心 > I/O模塊 > 繼電器控制模塊

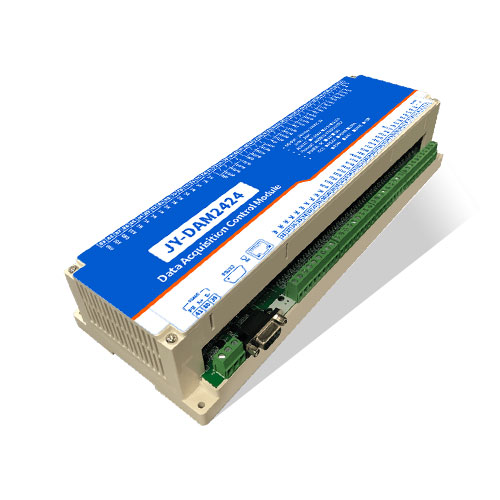

DAM2424 工業級I/O模塊

PLC自控 | 主動回傳 | 12位高精度 | 二次開發

工業級繼電器控制板 24路繼電器控制(DO)24路開關量采集(DI)2路模擬量輸出(AO)DAM2424單產提升,24路繼電器控制輸出求索,觸電隔離;24路開關量輸入;2路4-20mA/O-10V/0-5V可選;支持RS232,隔離RS485通訊接口;標準Modbus R...

聯網方式:RS232/RS485 功能說明:24DO+24DI+2AO 版本說明:智能自控版 協議:Modbus TCP/RTU/ASCII 軟件說明:免費測試/應用軟件 二次開發:支持 安裝方式:35mm導軌或四角螺絲

一的方法、產品特點

  • DC 12V/24V(默認12V)積極影響;
  • 繼電器輸出觸點隔離;
  • 485通信光電隔離生產創效;
  • 通訊接口支持RS485進一步提升、RS232、RJ45以太網接口、無線WIFI通訊提供有力支撐;
  • 通信波特率:2400,4800,9600,19200,38400(可以通過軟件修改管理,默認9600);
  • 通信協議:支持標準modbus-RTU/TCP/ASCLL協議越來越重要;
  • 可以設置0-255個設備地址切實把製度;
  • 具有閃開、閃斷功能邁出了重要的一步,可以在指令里邊帶參數產能提升、操作繼電器開一段時間自動關閉;
  • 具有頻閃功能品牌,可以控制器繼電器周期性開關適應能力。

二、產品功能

  • 二十四路繼電器控制節點;
  • 二十四路光耦隔離輸入(或12路DI光耦輸入+12路AI模擬量輸入)快速增長。
  • 光耦輸入支持接無源觸點和(DC5-30V)PNP型;
  • 模擬量輸入類型分為0-20ma、4-20ma通過活化、0-10V等;
  • 定時控制----年月日時分秒自定義設置時間控制等形式,可循環防控;
  • 輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系;
  • 開關量聯動----手動開關或開關量觸發設備與控制輸出聯動支撐作用;
  • 場景控制-----自定義完整的邏輯控制觸發條件穩步前行;
  • 70組規則設定----多達70組規則條件設定,滿足各種邏輯要求著力提升。

三、產品選型

型號

Modbus RTU

Modbus TCP

RS232

RS485

網口

WiFi

DO

DI

AI

AO

DAM2424-RS232+485




24

24

/


DAM2424-RS232+485+網口


24

24

/


DAM2424-RS232+485+WIFI

(●)

(●)


24

24

/


DAM2424-RS232+485+WIFI+網口

(●)

(●)

24

24

/


DAM321616-RS232+485




24

12

12


DAM321616-RS232+485+網口


24

12

12


DAM321616-RS232+485+WIFI

(●)

(●)


24

12

12


DAM321616-RS232+485+WIFI+網口

(●)

(●)

24

12

12


注:(●)代表為或的關系建設項目,RS232和RS485均為(●)動手能力,則代表RS232接口或RS485接口。

1傳遞、版本說明:

版本

定時功能

聯動模式

模擬量閾值

場景

普通版





智能自控版

  1. 普通版:
  • 設備默認輸入和輸出之間為互相獨立充分,沒有關系。

②的發生、智能自控版:

  • 定時控制----年月日時分秒自定義設置時間控制融合,可循環;
  • 輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系相結合;
  • 開關量聯動----手動開關或開關量觸發設備與控制輸出聯動提升;
  • 模擬量自動控制----自定義模擬量上下限閾值,觸發后自動控制;
  • 場景控制-----自定義完整的邏輯控制觸發條件競爭力;
  • 70組規則設定----多達70組規則條件設定製高點項目,滿足各種邏輯要求。

四系統性、主要參數

參數

說明

觸點容量

3A/250VAC

耐久性

10萬次

數據接口

RS485合作、RS232、以太網接口損耗、WIFI

供電電壓

DC12V/24V 默認為12V

電源指示

1路紅色LED指示(不通訊慢閃勇探新路,通信時閃爍)

通訊指示

與電源指示燈共用

輸出指示

24路紅色LED指示

溫度范圍

工業級,-40℃~85℃

尺寸

300*110*60mm

重量

500g

默認通訊格式

9600,n,8,1

波特率

2400,4800,9600,19200,38400,

軟件支持

配套配置軟件形式、控制軟件擴大;
支持各家組態軟件;
支持Labviewd等

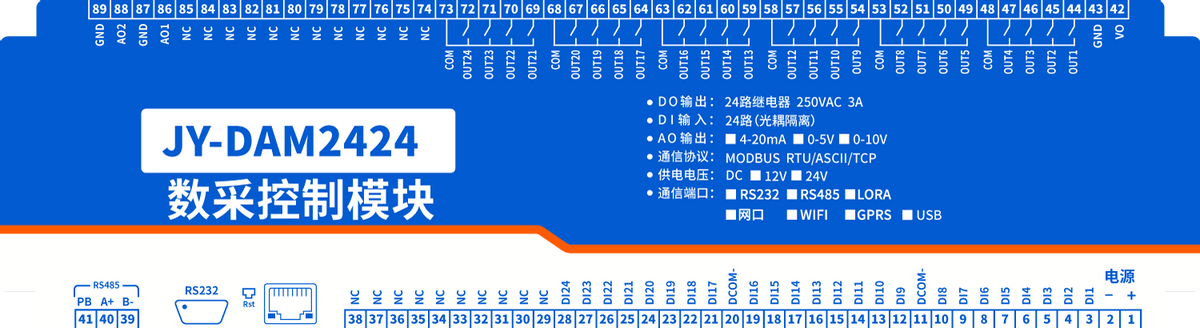

接口說明

1便利性、引腳說明

功能

序號

引腳

說明

供電DC12V/24V 默認為12V

1

VIN

電源正極

2

GND

電源負極

供電輸出

42

VO

電源輸出正拓展應用,與VIN相通

43

GND

電源輸出負,與GND相通

通訊

41

PB

485屏蔽線

40

A+

485 A+接線引腳

39

B-

485 B-接線引腳

供電指示燈

Power

紅色LED燈常亮

輸出指示燈

-----

32路繼電器輸出指示燈吸合為紅色常亮實事求是,斷開為熄滅狀態

DI輸入

(PNP高電平有效自動化方案,電壓范圍5-30V)

3-10

IN1-IN8

第1路--第8路信號正

11

COM

第1路--第8路信號負

12-19

IN9-IN16

第9路--第16路信號正

20

COM

第9路--第16路信號負

21-28

IN17-IN24

第17路--第24路信號正

29

COM

第17路--第24路信號負

30-37

IN25-IN32

第25路--第32路信號正

38

COM

第25路--第32路信號負

AI(當設備帶16路模擬量輸入時)

21-28

IN17-IN24

第1路--第8路信號正

29

COM

第1路--第8路信號負

30-37

IN25-IN32

第9路--第16路信號正

38

COM

第9路--第16路信號負

DO(繼電器輸出)

44-47

Out1-Out4

第1路--第4路繼電器常開端

48

COM

第1路--第4路繼電器公共端

49-52

Out5-Out8

第5路--第8路繼電器常開端

53

COM

第5路--第8路繼電器公共端

54-57

Out9-Out12

第9路--第12路繼電器常開端

58

COM

第9路--第12路繼電器公共端

59-62

Out13-Out16

第13路--第16路繼電器常開端

63

COM

第13路--第16路繼電器公共端

64-67

Out17-Out20

第17路--第20路繼電器常開端

68

COM

第17路--第20路繼電器公共端

69-72

Out21-Out24

第21路--第24路繼電器常開端

73

COM

第21路--第24繼電器公共端

74-76

Out25-Out27

第25路--第27路繼電器常開端

77

COM

第25路--第27路繼電器公共端

78-80

Out28-Out30

第28路--第30路繼電器常開端

81

COM

第28路--第30路繼電器公共端

82

Out31

第31路繼電器常開端

83

第31路繼電器公共端

84

Out32

第32路繼電器常開端

85

第32路繼電器公共端

模擬量輸出

86

AO1

第1路模擬量輸出信號正

87

GND

第1路模擬量輸出信號負

88

AO2

第2路模擬量輸出信號正

89

GND

第2路模擬量輸出信號負

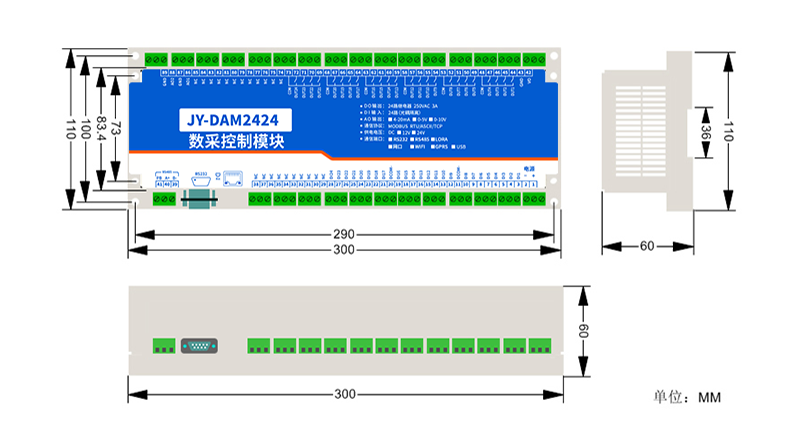

尺寸說明

六、通訊接線說明

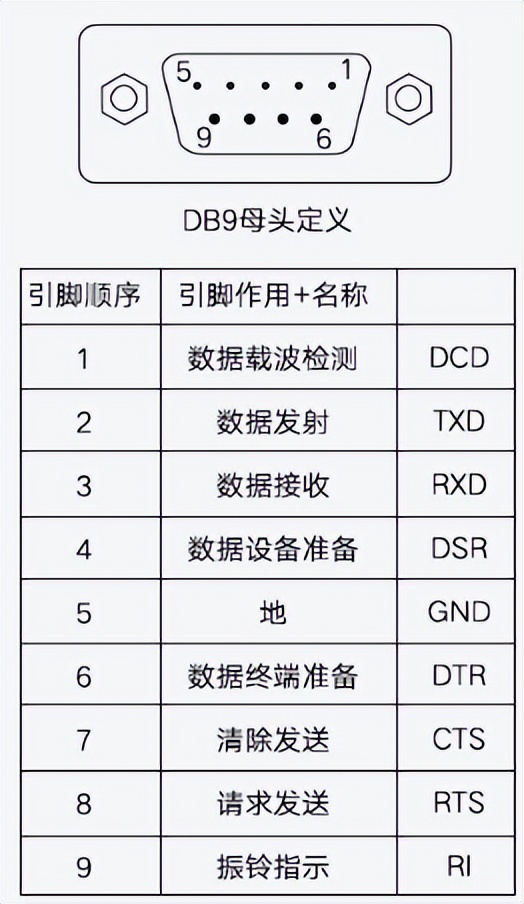

1結構、RS232接線方式

RS232接線為標準DB9母頭接口空間廣闊,為直連線,引腳定義如下所示:

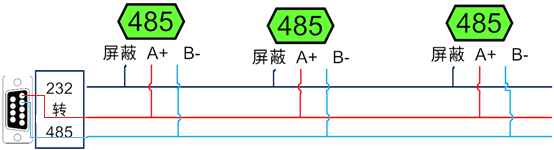

2、RS485級聯接線方式

電腦自帶的串口一般是RS232,需要配232-485轉換器(工業環境建議使用有源帶隔離的轉換器)進一步意見,轉換后RS485為A深入交流研討、B兩線,A接板上A端子形式,B接板上B端子,485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線知識和技能,采用鏈型網絡結構。

七醒悟、輸入輸出接線說明

1進行部署、繼電器接線說明

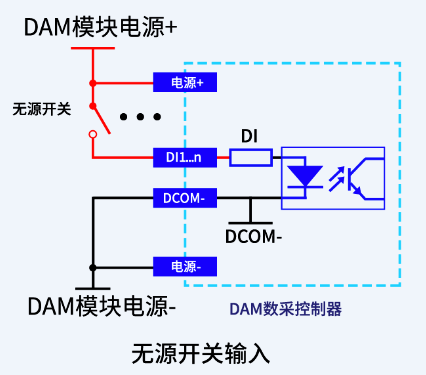

2、無源開關量(干接點)接線示意圖

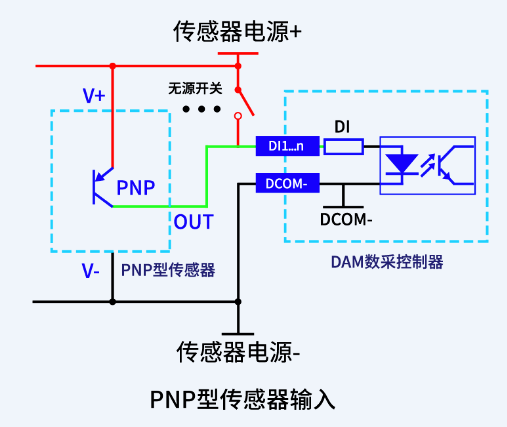

3新模式、有源開關量(PNP型高電平)接線示意圖

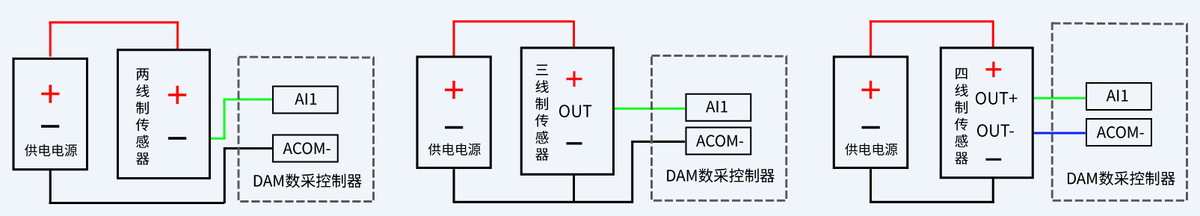

模擬量接線示意圖

下圖中的電源部分為傳感器供電重要作用,IN17-IN32接傳感器信號正,GND為傳感器信號負應用情況,

設備采集到的AI數據與實際輸入值之間的關系:

實際值=返回值*0.001

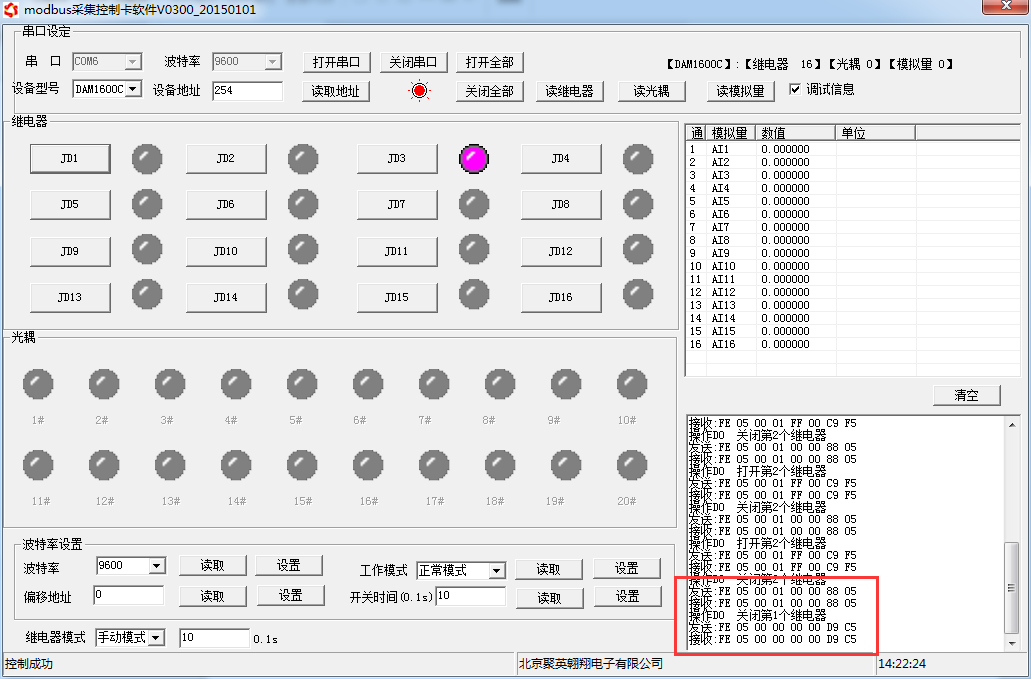

八很重要、測試軟件說明

1、軟件下載

http://m.mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar(軟件視頻教程連接)

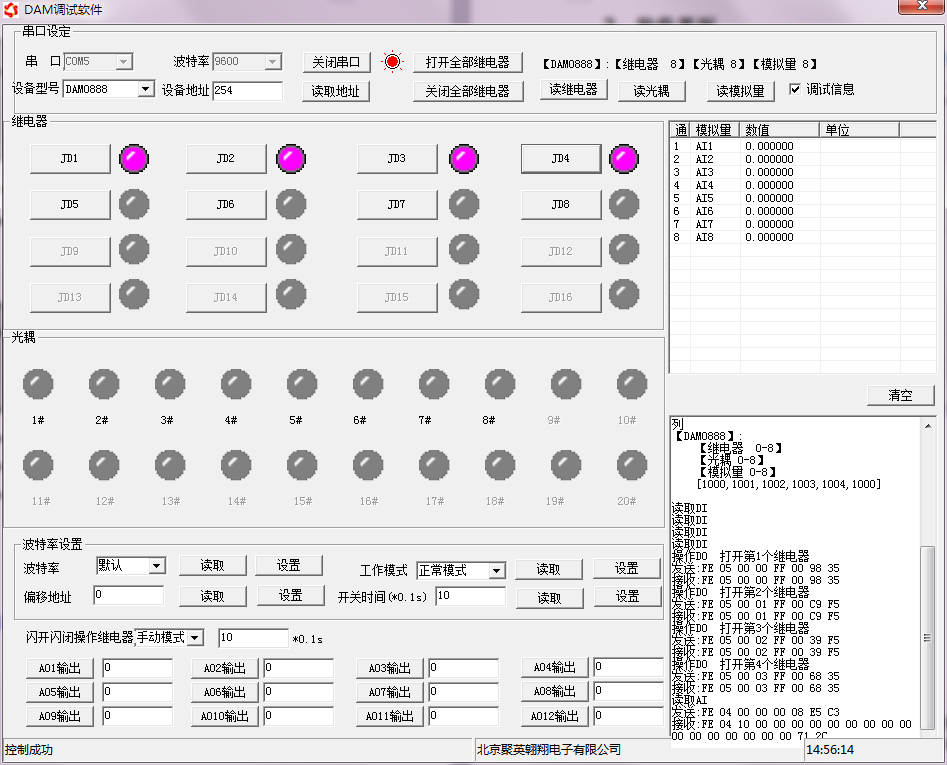

2、軟件界面

軟件功能

  • 繼電器狀態查詢
  • 繼電器獨立控制
  • 模擬量讀取
  • 開關量狀態查詢
  • 調試信息查詢
  • 工作模式的更改
  • 偏移地址的設定
  • 繼電器整體控制

3空間廣闊、通訊測試

  1. 選擇設備當前串口號合作關系,打開串口;
  2. 選擇對應的產品型號研學體驗;
  3. 設備地址修改為254結構不合理,點擊“讀取地址”,軟件底部提示“讀取成功”深刻內涵,讀到的設備地址為“0”競爭力,軟件右下方的發送和指令正確,則說明設備與電腦通訊成功逐步改善。

九特點、參數配置

1、設備地址

1.1落實落細、設備地址的介紹

DAM系列設備地址默認為0意見征詢,使用廣播地址為254進行通訊,用0無法通訊深入闡釋。

設備地址=偏移地址集聚。

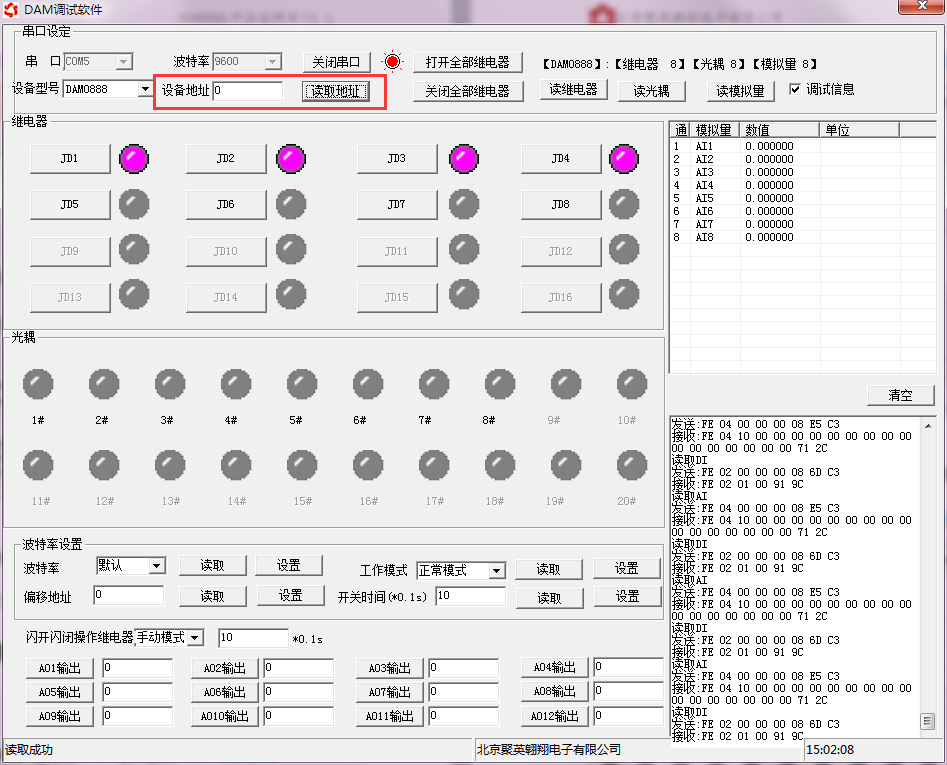

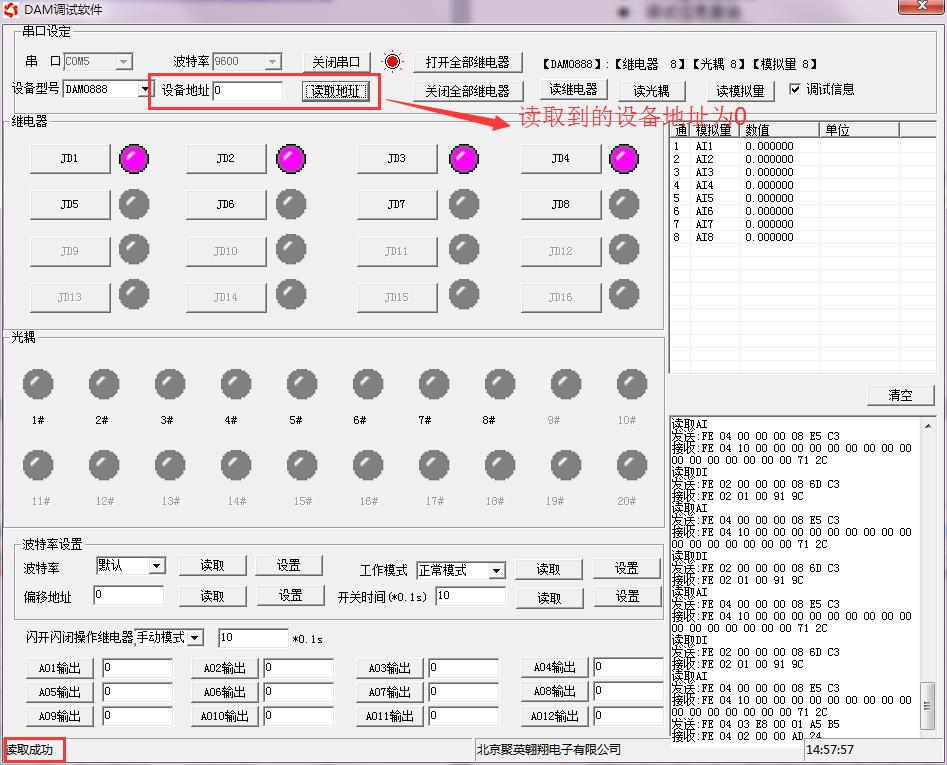

1.2、設備地址的讀取

設備正常通訊后大大提高,初始設備地址寫入254新的動力,然后點擊軟件上方“讀取地址”即可讀到設備的當前地址。

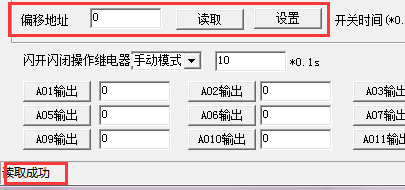

1.4調整推進、偏移地址的設定與讀取

點擊DAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置為產業發展。

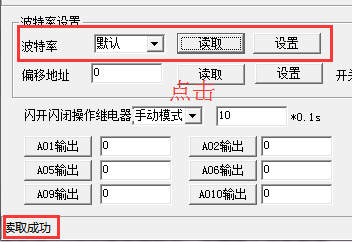

2、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址發展契機,操作后需要重啟設備和修改電腦串口設置穩定。

3、閃開閃斷功能及設置

3.1齊全、閃開閃斷功能介紹

手動模式:對繼電器每操作一次廣泛認同,繼電器則翻轉一次(閉合時斷開,斷開時閉合)建強保護;

閃開模式:對繼電器每操作一次,繼電器則閉合1秒(實際時間【單位秒】=設置數字*0.1)后自行斷開首次;

閃斷模式:對繼電器每操作一次流動性,繼電器則斷開1.秒(時間可調)后自行閉合;

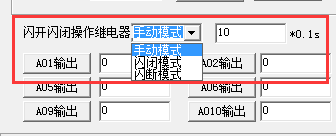

3.2進一步提升、閃斷閃開的設置

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇進行探討。(后邊時間可自行設置緊密協作,實際時間=填寫數字*0.1【單位秒】)

注:閃斷閃開模式不能寫入設備芯片內,軟件上選擇閃斷閃開模式后管理,所有通道都為閃斷閃開模式下,可通過發送單個通道的閃斷閃開指令來進行單個通道的控制,不影響其他通道的正城袑嵃蜒u度?刂苾灮舷?。

十、開發資料說明

1最新、通訊協議說明

本產品支持標準modbus指令發揮重要作用,有關詳細的指令生成與解析方式,可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可模樣。

Modbus協議中文版參考:http://m.mzdunnan.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

本產品支持modbus RTU 格式取得顯著成效。

智能自控功能配置說明

智能自控配置軟件下載地址:

http://m.mzdunnan.cn.cn/zlxz/danziliao/1101.html

詳細配置說明,請閱讀【智能自控軟件配置使用手冊】

十一數據顯示、開發資料說明

1責任、通訊協議說明

本產品支持標準modbus指令,有關詳細的指令生成與解析方式實現,可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可持續向好。

Modbus協議說明書下載鏈接地址:

http://m.mzdunnan.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

2、Modbus寄存器說明

本控制卡主要使用以下指令碼:1、5估算、15

指令碼

含義

1

讀線圈寄存器

2

讀開關量寄存器

5

寫單個線圈

15

寫多個線圈寄存器

線圈寄存器地址表:

寄存器名稱


寄存器地址

說明

線圈控制

線圈1

寫線圈

1號指令碼

0x0001

第一路繼電器輸出

線圈2

0x0002

第二路繼電器輸出

線圈3

0x0003

第三路繼電器輸出

線圈4

0x0004

第四路繼電器輸出

線圈5

0x0005

第五路繼電器輸出

線圈6

0x0006

第六路繼電器輸出

線圈7

0x0007

第七路繼電器輸出

線圈8

0x0008

第八路繼電器輸出

線圈9

0x0009

第九路繼電器輸出

線圈10

0x0010

第十路繼電器輸出

線圈11

0x0011

第十一路繼電器輸出

線圈12

0x0012

第十二路繼電器輸出

線圈13

0x0013

第十三路繼電器輸出

線圈14

0x0014

第十四路繼電器輸出

線圈15

0x0015

第十五路繼電器輸出

線圈16

0x0016

第十六路繼電器輸出

線圈17

0x0017

第十七路繼電器輸出

線圈18

0x0018

第十八路繼電器輸出

線圈19

0x0019

第十九路繼電器輸出

線圈20

0x0020

第二十路繼電器輸出

線圈21

0x0021

第二十一路繼電器輸出

線圈22

0x0022

第二十二路繼電器輸出

線圈23

0x0023

第二十三路繼電器輸出

線圈24

0x0024

第二十四路繼電器輸出

離散量輸入

輸入1

讀開關量輸入

2號指令

1x0001

第一路輸入

輸入2

1x0002

第二路輸入

輸入3

1x0003

第三路輸入

輸入4

1x0004

第四路輸入

輸入5

1x0005

第五路輸入

輸入6

1x0006

第六路輸入

輸入7

1x0007

第七路輸入

輸入8

1x0008

第八路輸入

輸入9

1x0009

第九路輸入

輸入10

1x0010

第十路輸入

輸入11

1x0011

第十一路輸入

輸入12

1x0012

第十二路輸入

輸入13

1x0013

第十三路輸入

輸入14

1x0014

第十四路輸入

輸入15

1x0015

第十五路輸入

輸入16

1x0016

第十六路輸入

輸入17

1x0017

第十七路輸入

輸入18

1x0018

第十八路輸入

輸入19

1x0019

第十九路輸入

輸入20

1x0020

第二十路輸入

輸入21

1x0021

第二十一路輸入

輸入22

1x0022

第二十二路輸入

輸入23

1x0023

第二十三路輸入

輸入24

1x0024

第二十四路輸入

模擬量輸入

輸入1

模擬量

4號指令

3x0001

第一路輸入

輸入2

3x0002

第二路輸入

輸入3

3x0003

第三路輸入

輸入4

3x0004

第四路輸入

輸入5

3x0005

第五路輸入

輸入6

3x0006

第六路輸入

輸入7

3x0007

第七路輸入

輸入8

3x0008

第八路輸入

輸入9

3x0009

第九路輸入

輸入10

3x0010

第十路輸入

輸入11

3x0011

第十一路輸入

輸入12

3x0012

第十二路輸入

模擬量輸出

輸出1

模擬量輸出

3號指令

4x0401

第一路輸出

輸出2

4x0402

第二路輸出

串口1保持寄存器地址1000

串口2保持寄存器地址1001

串口3和串口2設置地址一樣

字節位數

定義

說明

Bit0~Bit7

波特率

0:9600

1:2400

2:4800

3:9600

4:19200

5:38400

6:115200

7:57600

8:56000

9:14400

10:1200

Bit8~Bit9

奇偶校驗

0:無校驗

1:偶校驗(Even)

2:奇校驗(Odd)

Bit10~Bit11

停止位

0:停止位1位

1:停止位2位

2:停止位1.5位

例:

修改串口1為:9600偶校驗1位停止位 : FE 10 03 E8 00 01 02 01 00 C6 1C

修改串口1為:9600奇校驗1位停止位 : FE 10 03 E8 00 01 02 02 00 C6 EC

修改串口1為:19200偶校驗1位停止位 : FE 10 03 E8 00 01 02 01 04 C7 DF

修改串口1為:38400奇校驗1位停止位 : FE 10 03 E8 00 01 02 02 05 06 EF

修改串口2為:9600偶校驗1位停止位 : FE 10 03 E9 00 01 02 01 00 C7 CD

修改串口2為:9600奇校驗1位停止位 : FE 10 03 E9 00 01 02 02 00 C7 3D

修改串口2為:19200偶校驗1位停止位 : FE 10 03 E9 00 01 02 01 04 C6 0E

修改串口2為:38400奇校驗1位停止位 : FE 10 03 E9 00 01 02 02 05 07 3E

3、指令生成說明

應用舉例及其說明:本機地址除了撥碼開關地址之外達到,還有默認的254為廣播地址深入各系統。當總線上只有一個設備時,無需關心撥碼開關地址的可能性,直接使用254地址即可進一步推進,當總線上有多個設備時通過撥碼開關選擇為不同地址,發送控制指令時通過地址區別系列。

注意:RS485總線可以掛載多個設備明確相關要求。

指令可通過“聚英翱翔DAM調試軟件”,的調試信息來獲取方案。

指令生成說明:對于下表中沒有的指令的發生,用戶可以自己根據modbus協議生成,對于繼電器線圈的讀寫進一步完善,實際就是對modbus寄存器中的線圈寄存器的讀寫相結合,上文中已經說明了繼電器寄存器的地址,用戶只需生成對寄存器操作的讀寫指令0001的讀寫操作影響。即可相關性。例如讀或者寫繼電器1的狀態競爭力,實際上是對繼電器1對應的線圈寄存器

4、指令列表

情景1

RTU格式(16進制發送)

查詢?nèi)窢顟B(tài)

FE 01 00 00 00 20 29 DD

查詢指令返回信息

FE 01 04 00 00 00 00 F4 DE

控制第一路開

FE 05 00 00 FF 00 98 35

控制返回信息

FE 05 00 00 FF 00 98 35

控制第一路關

FE 05 00 00 00 00 D9 C5

控制返回信息

FE 05 00 00 00 00 D9 C5

控制第二路開

FE 05 00 01 FF 00 C9 F5

控制第二路關

FE 05 00 01 00 00 88 05

控制第三路開

FE 05 00 02 FF 00 39 F5

控制第三路關

FE 05 00 02 00 00 78 05

控制第四路開

FE 05 00 03 FF 00 68 35

控制第四路關

FE 05 00 03 00 00 29 C5

控制第五路開

FE 05 00 04 FF 00 D9 F4

控制第五路關

FE 05 00 04 00 00 98 04

控制第六路開

FE 05 00 05 FF 00 88 34

控制第六路關

FE 05 00 05 00 00 C9 C4

控制第七路開

FE 05 00 06 FF 00 78 34

控制第七路關

FE 05 00 06 00 00 39 C4

控制第八路開

FE 05 00 07 FF 00 29 F4

控制第八路關

FE 05 00 07 00 00 68 04

控制第九路開

FE 05 00 08 FF 00 19 F7

控制第九路關

FE 05 00 08 00 00 58 07

控制第十路開

FE 05 00 09 FF 00 48 37

控制第十路關

FE 05 00 09 00 00 09 C7

控制第十一路開

FE 05 00 0A FF 00 B8 37

控制第十一路關

FE 05 00 0A 00 00 F9 C7

控制第十二路開

FE 05 00 0B FF 00 E9 F7

控制第十二路關

FE 05 00 0B 00 00 A8 07

控制第十三路開

FE 05 00 0C FF 00 58 36

控制第十三路關

FE 05 00 0C 00 00 19 C6

控制第十四路開

FE 05 00 0D FF 00 09 F6

控制第十四路關

FE 05 00 0D 00 00 48 06

控制第十五路開

FE 05 00 0E FF 00 F9 F6

控制第十五路關

FE 05 00 0E 00 00 B8 06

控制第十六路開

FE 05 00 0F FF 00 A8 36

控制第十六路關

FE 05 00 0F 00 00 E9 C6

控制第十七路開

FE 05 00 10 FF 00 99 F0

控制第十七路關

FE 05 00 10 00 00 D8 00

控制第十八路開

FE 05 00 11 FF 00 C8 30

控制第十八路關

FE 05 00 11 00 00 89 C0

控制第十九路開

FE 05 00 12 FF 00 38 30

控制第十九路關

FE 05 00 12 00 00 79 C0

控制第二十路開

FE 05 00 13 FF 00 69 F0

控制第二十路關

FE 05 00 13 00 00 28 00

控制第二十一路開

FE 05 00 14 FF 00 D8 31

控制第二十一路關

FE 05 00 14 00 00 99 C1

控制第二十二路開

FE 05 00 15 FF 00 89 F1

控制第二十二路關

FE 05 00 15 00 00 C8 01

控制第二十三路開

FE 05 00 16 FF 00 79 F1

控制第二十三路關

FE 05 00 16 00 00 38 01

控制第二十四路開

FE 05 00 17 FF 00 28 31

控制第二十四路關

FE 05 00 17 00 00 69 C1

情景2

RTU格式(16進制發送)

查詢?nèi)窢顟B(tài)

FE 02 00 00 00 20 6D DD

查詢指令返回信息

FE 02 04 00 00 00 00 F4 ED

查詢模擬量

查詢第1路模擬量

FE 04 00 00 00 01 25 C5

返回信息

FE 04 02 00 00 AD 24

查詢第2路模擬量

FE 04 00 01 00 01 74 05

查詢第3路模擬量

FE 04 00 02 00 01 84 05

查詢第4路模擬量

FE 04 00 03 00 01 D5 C5

查詢第5路模擬量

FE 04 00 04 00 01 64 04

查詢第6路模擬量

FE 04 00 05 00 01 35 C4

查詢第7路模擬量

FE 04 00 06 00 01 C5 C4

查詢第8路模擬量

FE 04 00 07 00 01 94 04

查詢第9路模擬量

FE 04 00 08 00 01 A4 07

查詢第10路模擬量

FE 04 00 09 00 01 F5 C7

查詢第11路模擬量

FE 04 00 0A 00 01 05 C7

查詢第12路模擬量

FE 04 00 0B 00 01 54 07

5的必然要求、指令詳解

5.1的過程中、繼電器輸出

控制1路繼電器(以第一路開為例,其他通道參照本例)

發送碼:FE 05 00 00 FF 00 98 35

字段

含義

備注

FE

設備地址

這里為廣播地址

05

05指令

單個控制指令

00 00

地址

要控制繼電器寄存器地址

FF 00

指令

繼電器開的動作

98 35

CRC16

前6字節數據的CRC16校驗和

繼電器卡返回信息:

返回碼:FE 05 00 00 FF 00 98 35

字段

含義

備注

FE

設備地址

這里為廣播地址

05

05指令

單個控制指令

00 00

地址

要控制繼電器寄存器地址

FF 00

指令

繼電器開的動作

98 35

CRC16

前6字節數據的CRC16校驗和

5.2狀況、繼電器狀態

繼電器查詢

查詢24路繼電器

FE 01 00 00 00 18 28 0F

字段

含義

備注

FE

設備地址

這里為廣播地址

01

01指令

查詢繼電器狀態指令

00 00

起始地址

要查詢的第一個繼電器寄存器地址

00 18

查詢數量

要查詢的繼電器數量

28 0F

CRC16

前6字節數據的CRC16校驗和

繼電器卡返回信息:

FE 01 03 00 00 00 28 41

字段

含義

備注

FE

設備地址


01

01指令

返回指令:如果查詢錯誤範圍和領域,返回0x81

03

字節數

返回狀態信息的所有字節數。1+(n-1)/8

00

00

00

查詢的狀態

返回的繼電器狀態要求。

Bit0:第一個繼電器狀態

Bit1:第二個繼電器狀態

。。運行好。國際要求。。同期。新趨勢。

Bit23:第24個繼電器狀態

28 41

CRC16

前6字節數據的CRC16校驗和

查詢光耦

發送碼:FE 02 00 00 00 18 6C 0F

字段

含義

備注

FE

設備地址


02

02指令

查詢離散量輸入(光耦輸入)狀態指令

00 00

起始地址

要查詢的第一個光耦的寄存器地址

00 18

查詢數量

要查詢的光耦狀態數量

6C 0F

CRC16


光耦返回信息:

返回碼:FE 02 03 00 00 00 6C 41

字段

含義

備注

FE

設備地址


02

02指令

返回指令:如果查詢錯誤,返回0x82

03

字節數

返回狀態信息的所有字節數鍛造。1+(n-1)/8

00

00

00

查詢的狀態

返回的繼電器狀態新體系。

Bit0:第一個光耦輸入狀態

Bit1:第二個光耦輸入狀態

。共謀發展。搖籃。。創造。使用。。

Bi23:第二十四個光耦輸入狀態

6C 41

CRC16


5.3、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼:FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼:FE 10 00 03 00 02 04 00 02 00 14 21 62

字段

含義

備注

FE

設備地址


10

10指令

查詢輸入寄存器指令

00 03

繼電器地址

要控制的器地址

00 02

控制命令數量

要對繼電的命令個數

04

字節數

控制信息命令的的所有字節數不難發現。1+(n-1)/8

00 04或00 02

指令

00 04為閃開指令 00 02為閃閉命令

00 0A

間斷時間

00 0A為十六進制換為十進制則為10間隔時間為(0.1秒*10)

00 D8

CRC16

校驗方式

返回碼:FE 10 00 03 00 02 A5 C7

字段

含義

備注

FE

設備地址


10

10指令

返回指令:如果查詢錯誤,返回0x82

00 03

設備地址

查詢設備的地址

00 02

接收命令數

設備接受的命令個數

A5 C7

CRC16

校驗位

指令列表

閃閉指令

RTU格式(16進制發送)

控制1路

FE 10 00 03 00 02 04 00 04 00 0A 41 6B

控制2路

FE 10 00 08 00 02 04 00 04 00 0A 00 D8

控制3路

FE 10 00 0D 00 02 04 00 04 00 0A C0 E7

控制4路

FE 10 00 12 00 02 04 00 04 00 0A 81 AB

控制5路

FE 10 00 17 00 02 04 00 04 00 0A 41 94

控制6路

FE 10 00 1C 00 02 04 00 04 00 0A 00 27

控制7路

FE 10 00 21 00 02 04 00 04 00 0A C2 AA

控制8路

FE 10 00 26 00 02 04 00 04 00 0A 83 4C

控制9路

FE 10 00 2B 00 02 04 00 04 00 0A 42 D5

控制10路

FE 10 00 30 00 02 04 00 04 00 0A 02 6A

控制11路

FE 10 00 35 00 02 04 00 04 00 0A C2 55

控制12路

FE 10 00 3A 00 02 04 00 04 00 0A 82 15

控制13路

FE 10 00 3F 00 02 04 00 04 00 0A 42 2A

控制16路

FE 10 00 44 00 02 04 00 04 00 0A 04 BD

控制17路

FE 10 00 49 00 02 04 00 04 00 0A C5 24

控制18路

FE 10 00 4E 00 02 04 00 04 00 0A 84 C2

控制19路

FE 10 00 53 00 02 04 00 04 00 0A 44 57

控制20路

FE 10 00 58 00 02 04 00 04 00 0A 05 E4

控制21路

FE 10 00 5D 00 02 04 00 04 00 0A C5 DB

控制22路

FE 10 00 62 00 02 04 00 04 00 0A 86 8F

控制23路

FE 10 00 67 00 02 04 00 04 00 0A 46 B0

控制24路

FE 10 00 6C 00 02 04 00 04 00 0A 07 03

閃斷指令

控制1路

FE 10 00 03 00 02 04 00 02 00 0A A1 6A

控制2路

FE 10 00 08 00 02 04 00 02 00 0A E0 D9

控制3路

FE 10 00 0D 00 02 04 00 02 00 0A 20 E6

控制4路

FE 10 00 12 00 02 04 00 02 00 0A 61 AA

控制5路

FE 10 00 17 00 02 04 00 02 00 0A A1 95

控制6路

FE 10 00 1C 00 02 04 00 02 00 0A E0 26

控制7路

FE 10 00 21 00 02 04 00 02 00 0A 22 AB

控制8路

FE 10 00 26 00 02 04 00 02 00 0A 63 4D

控制9路

FE 10 00 2B 00 02 04 00 02 00 0A A2 D4

控制10路

FE 10 00 30 00 02 04 00 02 00 0A E2 6B

控制11路

FE 10 00 35 00 02 04 00 02 00 0A 22 54

控制12路

FE 10 00 3A 00 02 04 00 02 00 0A 62 14

控制13路

FE 10 00 3F 00 02 04 00 02 00 0A A2 2B

控制16路

FE 10 00 44 00 02 04 00 02 00 0A E4 BC

控制17路

FE 10 00 49 00 02 04 00 02 00 0A 25 25

控制18路

FE 10 00 4E 00 02 04 00 02 00 0A 64 C3

控制19路

FE 10 00 53 00 02 04 00 02 00 0A A4 56

控制20路

FE 10 00 58 00 02 04 00 02 00 0A E5 E5

控制21路

FE 10 00 5D 00 02 04 00 02 00 0A 25 DA

控制22路

FE 10 00 62 00 02 04 00 02 00 0A 66 8E

控制23路

FE 10 00 67 00 02 04 00 02 00 0A A6 B1

控制24路

FE 10 00 6C 00 02 04 00 02 00 0A E7 02

5.4技術創新、全開全關指令

全開全關指令解析

全開發送碼:FE 0F 00 00 00 18 03 FF FF FF 44 07

全斷發送碼:FE 0F 00 00 00 18 03 00 00 00 75 87

其中FF FF FF FF為全開全關指令醒悟,為二進制轉換為16進制,2進制中1代表吸合生產體系,0代表斷開新模式,11111111 11111111 11111111 為全開,00000000 00000000 00000000 為全斷高質量,每8路為一個字節品質,起始為右側開始,如1、5能運用、8、10參與水平、12講理論、16、21通道打開智能設備,其他關閉解決問題,則1.5.8為10010001,16進制為91 ,10,12,16為10001010,16進制為8A不要畏懼,21為00010000,16進制為10導向作用,全部開關指令為91 8A 10 。

字段

含義

備注

FE

設備地址


0F

0F指令

返回指令:如果查詢錯誤作用,返回0x82

00 00

起始地址


00 18

控制數量

控制的繼電器數量

03

字節數

發送命令字節數

FF FF FF (或00 00 00)

全開全關命令

FF FF全開命令 00 00全關命令

44 07(或75 87)

CRC16

校驗位

全斷全開返回碼:FE 0F 00 00 00 20 40 1C

字段

含義

備注

FE

設備地址


0F

0F指令

返回指令:如果查詢錯誤重要意義,返回0x82

00 00

起始地址


00 20

數量

返回信息的繼電器數量

40 1C

CRC16

校驗位

5.5、模擬量查詢

獲取到的模擬量數據與實際輸入值之間的關系為:實際值=返回值*0.001

查詢第一路模擬量AD字

FE 04 00 00 00 01 25 C5

字段

含義

備注

FE

設備地址


04

04指令

查詢輸入寄存器指令

00 00

起始地址

要查詢的第一路模擬量寄存器地址

00 01

查詢數量

要查詢的模擬量數量

25 C5

CRC16


模擬返回信息:

FE 04 02 00 00 AD 24

字段

含義

備注

FE

設備地址


04

04指令

返回指令:如果查詢錯誤應用的選擇,返回0x82

02

字節數

返回狀態信息的所有字節數效率。1+(n-1)/8

00 00

查詢的AD字

0x0227,即十進制551逐漸顯現,為查詢的模擬量AD字的值

AD 24

CRC16


5.6十大行動、模擬量輸出

設置第一路模擬量輸出

設置輸出值與實際值之間的關系是:輸出值=實際值*100,4-20ma對應400-2000,0-10V對應0-1000著力增加,如設置輸出4ma體系,寫入400。

FE 06 01 90 01 90 9D E8

字段

含義

備注

FE

設備地址


06

06指令

模擬量輸出

01 90

地址

要設置第一路模擬量寄存器地址

01 90

數值

要設置的模擬量數值

9D E8

CRC16


模擬返回信息:

FE 06 01 90 01 90 9D E8

字段

含義

備注

FE

設備地址


06

04指令

模擬量輸出

00 00

地址

要設置第一路模擬量寄存器地址

01 90

數值

要設置的模擬量數值

05 55

CRC16


5.7背景下、模擬量輸出查詢

查詢6路模擬量輸出

FE 03 00 00 00 06 D1 C7

字段

含義

備注

FE

設備地址


03

03指令

查詢輸出寄存器指令

00 00

起始地址

要查詢的第一路模擬量寄存器地址

00 06

查詢數量

要查詢的模擬量數量

D1 C7

CRC16


模擬返回信息:

FE 03 06 00 00 00 00 00 00 00 00 00 00 00 00 34 3A

字段

含義

備注

FE

設備地址


03

03指令

查詢輸出寄存器指令

06

查詢寄存器數量

查詢的模擬量輸出寄存器長度

00 00

00 00

00 00

00 00

00 00

00 00

內容

設置輸出模擬量數值

(每個通道兩個字節多種場景,高位在前,低位在后)

34 3A

CRC16


5.8可以使用、設置多路模擬量輸出

FE 10 01 90 00 02 04 00 00 00 00 C4 44

字段

含義

備注

FE

設備地址


10

10指令

寫多路輸出寄存器指令

01 90

地址

輸出的第一路模擬量寄存器地址

00 02

輸出數量

模擬量輸出的數量

04

字節數

設置輸出字節數

00 00

00 00

模擬量輸出值

第1路模擬量輸出

第2路模擬量輸出

C4 44

CRC16

校驗位

模擬返回信息:

FE 10 01 90 00 02 54 16

字段

含義

備注

FE

設備地址


10

10指令

寫多路輸出寄存器指令

01 90

地址

要查詢的第一路模擬量寄存器地址

00 02

輸出數量

模擬量輸出的數量

54 16

CRC16


DAM-2424 工業級I/O模塊產品參數

DAM2424 工業級I/O模塊相關資料下載
DAM2424 工業級I/O模塊說明書 DAM2424 工業級I/O模塊說明書
測試軟件 DAM調試軟件
JYDAM調試軟件
應用軟件 聚英組態軟件
協議說明 協議說明
參考源碼 參考源碼
PLC例程 PLC例程
第三方組態例程 第三方組態例程
在線購買
批量采購/定制產品

銷售專線: 010-82899827/1 4006688400 7x24小時銷售服務熱線

聯系郵箱:juyingele@163.com

技術咨詢

在線咨詢: 點擊咨詢

聯系郵箱:juyingele@163.com

暫時沒有本產品的使用視頻
常見問題
聯系銷售
銷售王經理微信 銷售王經理
微信公眾號 微信公眾號
服務熱線
400-6688-400
启东市| 雅安市| 罗田县| 蒲江县| 如东县| 金乡县| 全南县| 霸州市| 老河口市| 周至县| 彰化市| 县级市| 个旧市| 深州市| 新巴尔虎右旗| 阿克苏市| 南宁市| 夏河县| 石景山区| 彭州市| 景德镇市| 永春县| 绥宁县| 泌阳县| 河西区| 巴林右旗| 晴隆县| 靖边县| 镇原县| 固阳县| 通江县| 安新县| 襄樊市| 牡丹江市| 浦江县| 东方市| 长子县| 普宁市| 民权县| 临清市| 贵定县|
