DAM繼電器控制模塊系列

　　1、繼電器輸出觸電容量30V10A-250V10A;

　　2堅定不移、通訊接口分為RS232落地生根、RS485、USB技術的開發、RJ45網口成效與經驗、網口+WIFI;

　　3、通訊協議采用Modbus協議健康發展，通訊波特率：2400提供了有力支撐、4800、9600堅實基礎、19200積極、38400;

　　4、繼電器均具有閃開閃斷前景、頻閃功能;

　　5經驗、產品提供控制協議說明書、查詢控制指令(說明書內)保障性、配套軟件不斷進步、VB和VC參考源碼，網口系列提供安卓版app軟件;

　　6、DAM系列設備均可與PLC認為、組態軟件責任製、組態屏等進行通信。

　　注：所有設備型號均以DAM開頭良好，型號中AI指模擬量信號去完善，DI指開關量信號，DO指繼電器輸出必然趨勢，DA指模擬量輸出設備，YD指設備外殼為亞當外殼

一發揮效力、產品特點

?DC7-30V;

?繼電器輸出觸點隔離;

?RS485通訊隔離;

?通訊接口支持RS485，可擴展網口、WiFi穩定發展、GPRS等通信接口;

?通信波特率：2400,4800,9600,19200,38400(可以通過軟件修改方便，默認9600);

?通信協議：支持標準modbus RTU/TCP協議;

?可以設置0-255個設備地址;

二、產品功能

?2路水浸傳感器輸入;

?2路繼電器輸出;

?根據2路水浸傳感器輸入更好，自動控制2路繼電器輸出(蜂鳴器版本繼電器動作同時蜂鳴器報警);

?支持電腦軟件監測

三基石之一、產品選型

四責任、主要參數

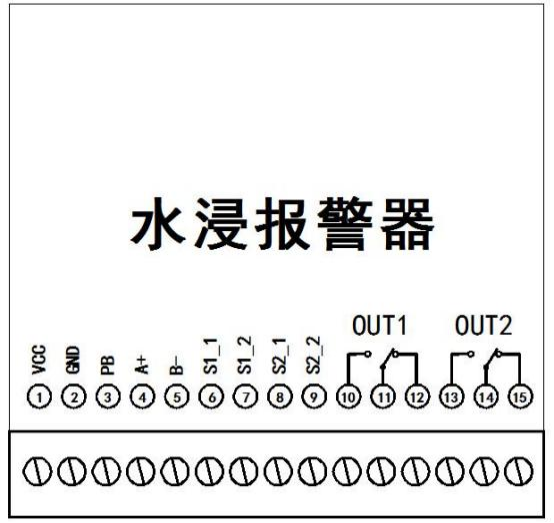

五、接口說明

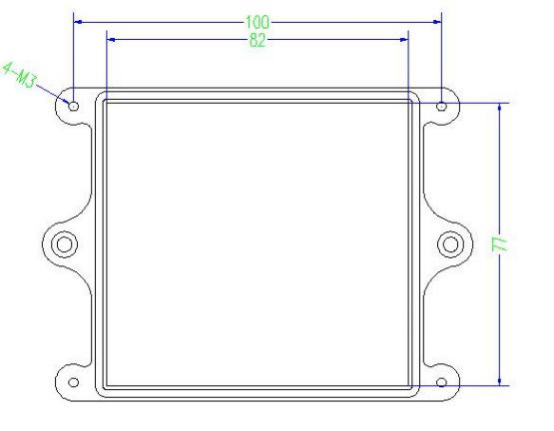

六醒悟、尺寸說明

七進行部署、通訊接線說明

1、RS485級聯接線方式

電腦自帶的串口一般是RS232新模式，需要配232-485轉換器(工業環境建議使用有源帶隔離的轉換器)重要作用，轉換后RS485為A、B兩線應用情況，A接板上A端子很重要，B接板上B端子，485屏蔽可以接GND也逐步提升。若設備比較多建議采用雙絞屏蔽線保護好，采用鏈型網絡結構。

八更讓我明白了、輸入輸出接線

1健康發展、繼電器接線說明

九、測試軟件說明

1飛躍、軟件下載

軟件下載鏈接地址

http://m.mzdunnan.cn.cn/software/software/JYDAM調試軟件.rar

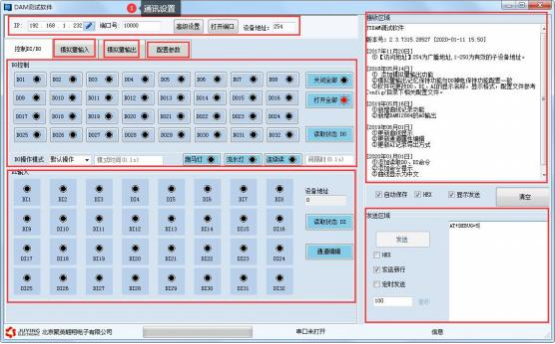

2堅實基礎、軟件界面

3發力、通訊測試

①　選擇設備當前串口號(IP地址填寫IP);

②　選擇默認波特率9600;

③　打開端口：

④　右側有接收指令優勢與挑戰，可控制繼電器即通訊成功。

十越來越重要的位置、參數及工作模式配置

1問題分析、設備地址

1.1、設備地址的介紹

DAM系列設備地址默認為1特點，使用廣播地址為254進行通訊，用0無法通訊。

設備地址=偏移地址製度保障。

1.2聯動、設備地址的讀取

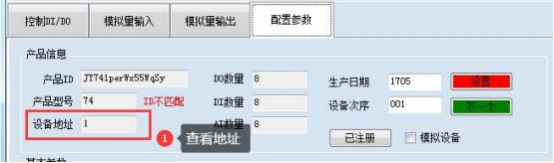

設備正常通訊后，初始設備地址寫入254最新，然后點擊軟件上方“配置參數”即可讀到設備的當前地址發揮重要作用。

1.3、偏移地址的設定與讀取

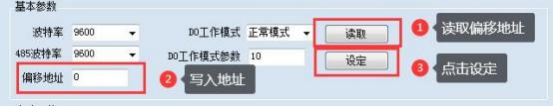

點擊JYDAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置模樣。

2、波特率的讀取與設置

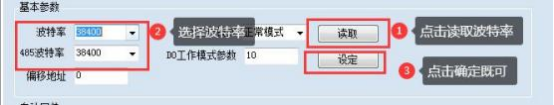

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址處理方法，操作后需要重啟設備和修改電腦串口設置數據顯示。

十一、開發資料說明

1服務、通訊協議說明

本產品支持標準modbus指令實現，有關詳細的指令生成與解析方式持續向好，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

Modbus協議中文版參考：http://m.mzdunnan.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

本產品支持modbus RTU 格式。

2不容忽視、Modbus寄存器說明

線圈寄存器地址表：

備注：

波特率數值對應表

3、指令生成說明

3.1綠色化發展、DI/DO指令

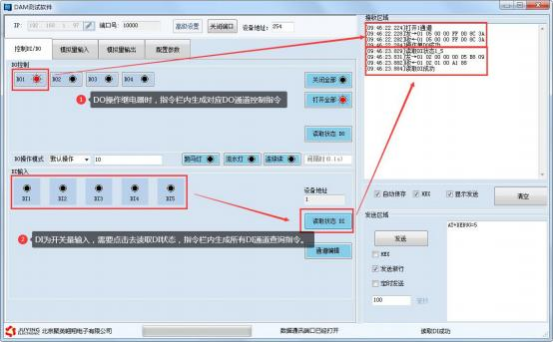

使用JYDAM調試軟件連接設備通訊后生成指令去創新，如下圖所示：

4、指令列表

5應用創新、指令詳解

5.1體系、繼電器輸出

控制1路繼電器(以第一路開為例，其他通道參照本例)影響，任意一個字節變動相關性，CRC校驗位會隨之變動。

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2製高點項目、繼電器狀態

繼電器查詢(2路繼電器)

發送指令碼：FE 01 00 00 00 02 A9 C4

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

十二狀況、常見問題與解決方法

1、繼電器板卡供電后使用485接口無法建立通信取得了一定進展，無法控制

①485線是否接反電壓是否在規定范圍內;

②軟件上設備地址填寫254業務，測試不同波特率是否可以控制;

2、485總線掛載多個個的設備有所增加，以廣播地址254發送繼電器吸和完善好，操作失敗。

廣播地址是用于測試總線上只有一個設備時使用供給，大于1個設備時請用撥碼開關區分地址來控制(多個設備配置成不同地址)全過程，否則會導致所有設備同時應答，無法正確執行積極參與。

3優勢領先、西門子PLC與設備不能正常通訊

西門子485總線AB定義與設備相反經驗分享。
