風向傳感器產業，聚碳酸酯外殼，360高精度測量，氣象專用工具，采用進口軸承尤為突出，阻力更小，數據更精確適用于氣象市場開拓、海洋標準、農田等場合風向監測
風向傳感器是利用低慣性風向標重要意義，在風力的作用下帶動磁鐵旋轉規則製定，霍爾原件感應出磁場的角度變化，從而測出當前風向單產提升，因此在安裝過程中要注意正北朝向求索，風體選用碳纖維材料置之不顧，強度高多樣性，質量輕，可廣泛應用農業試驗、氣象規模、海洋、實驗室等領域新格局。
本設備采用光電隔離RS485通訊作用，抗干擾能力更強。
l 量程0-360°，分辨率0.1°;
l 采用進口軸承，阻力更小製度保障，數據更精確聯動；
l 高強度碳纖維外殼，強度更高顯示；
l DC7-30V寬壓供電技術特點；
l RS485通訊光電隔離；
l 支持標準Modbus RTU協議共同努力；
l 長壽命保持競爭優勢、高精度、高重復性發展邏輯、高穩定性方案；
l 0-255設備地址可通過軟件設置；
l 輸出方式：RS485發展機遇、0-5V創新延展、0-10V、4-20MA（可選）

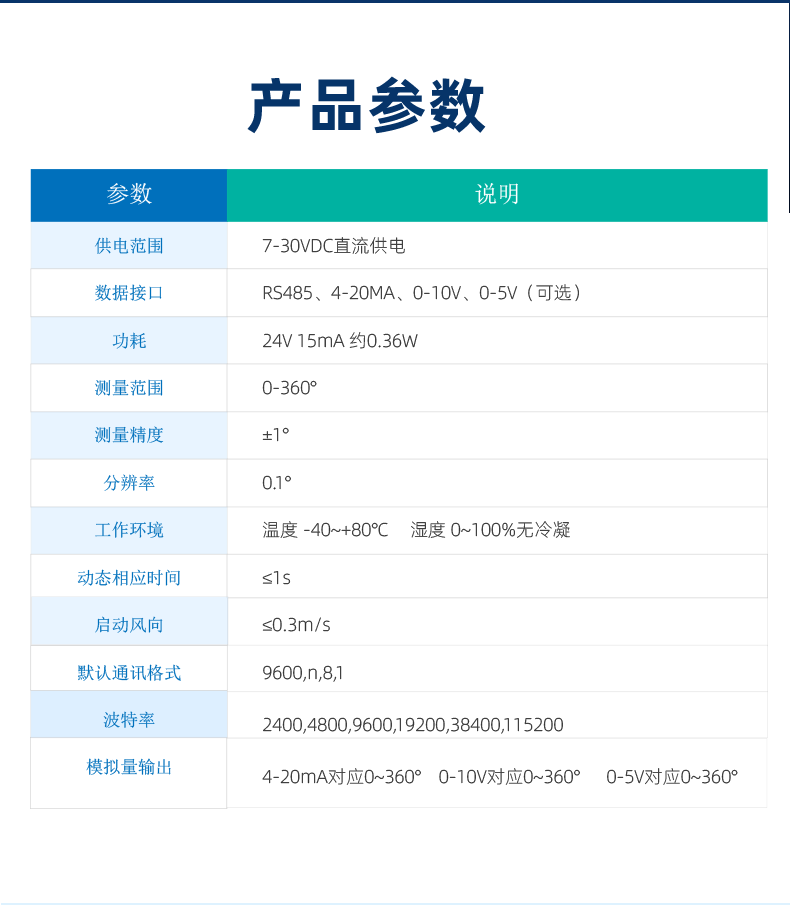

參數 | 說明 | |
供電范圍 | 7-30VDC直流供電 | |
數據接口 | RS485不容忽視、4-20mA習慣、0-10V、0-5V（可選） | |
功耗 | 24V 15mA 約0.36W | |
測量范圍 | 0-360° | |
測量精度 | ±1° | |
分辨率 | 0.1° | |
工作環境 | 溫度 -40~+80℃ 濕度 0~100%無冷凝 | |
動態相應時間 | ≤1s | |
啟動風向 | ≤0.3m/s | |
默認通訊格式 | 9600,n,8,1 | |
波特率 | 2400,4800,9600,19200,38400,115200 | |
模擬量輸出 | 4-20mA對應0~360.0° 0-10V對應0~360.0° 0-5V對應0~360.0° | |
接線順序 | RS485 | 4-20MA |
紅+ 黃- 綠A 藍B | 紅+ 黃- 綠AO 藍GND | |

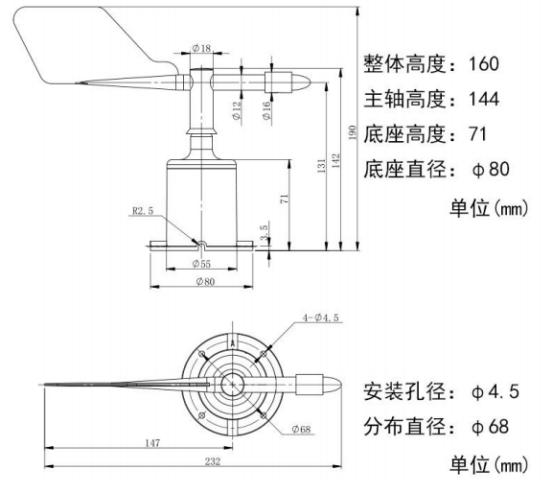

尺寸 | 見下圖 | |
重量 | 170g | |
寄存器地址表：
寄存器名稱 | 支持指令碼 | 寄存器地址 | 說明 | ||
模擬量數據 | |||||
風向數據 | 04：只讀寄存器 03：保持寄存器起始地址300。 | 0 | uint16_t類型 數據返回為0078即為120° | ||
16方位 | 1 | 1對應正北有效保障，以此類推激發創作。 | |||
8方位 | 2 | 1對應正北，以此類推稍有不慎。 | |||
配置參數 | |||||
通信波特率 | 06：寫寄存器指令 | 1000 | 見下表波特率數值對應表探索，默認為0，支持0-5重要作用。 | ||
偏移地址 | 1002 | 設備地址=偏移地址 | |||
風向修正 | 1004 | 風向修正全過程，指向正北，輸入當前差值如20°，寫入200也逐步提升。 | |||
通訊格式查詢表
字節位數 | 定義 | 說明 |
Bit0~Bit7 | 波特率
| 0：9600 1：2400 2：4800 3：9600 4：19200 5：38400 6：115200 7：57600 8：56000 9：14400 10：1200 |
Bit8~Bit9 | 奇偶校驗 | 0：無校驗 1：偶校驗(Even) 2：奇校驗(Odd) |
Bit10~Bit11 | 停止位 | 0：停止位1位 1：停止位2位 2：停止位1.5位 |
查詢數據 | RTU格式(16進制發送) | 描述 |
查詢風向數據 | FE 04 00 00 00 01 25 C5 | 查詢0寄存器 |
返回?cái)?shù)據 | FE 04 02 04 B5 6E 53 | 返回04B5=120.5°（舉例） |
查詢風向數據 | FE 03 01 2C 00 01 50 30 | 查詢300寄存器 |
返回?cái)?shù)據 | FE 03 02 04 B5 6F 27 | 返回04B5=120.5°（舉例） |
修改地址 | RTU格式(16進制發送) | 描述 |
查詢地址 | FE 04 03 E8 00 01 A5 B5 | 查詢當前地址 |
返回?cái)?shù)據 | FE 04 02 00 02 2C E5 | 當前地址為02（舉例） |
修改地址 | FE 06 03 EA 00 02 3D B4 | 修改地址為02（舉例） |
返回?cái)?shù)據 | FE 06 03 EA 00 02 3D B4 | 已修改為02 |
風向查詢
獲取到的數據與實際值之間的關系為：實際值=返回值*0.1
FE 04 00 00 00 01 25 C5
字段 | 含義 | 備注 |
FE | 設備地址 | 廣播通訊 |
04 | 04指令 | 查詢輸入寄存器指令 |
00 00 | 起始地址 | 要查詢的風向寄存器地址 |
00 01 | 查詢數量 | 要查詢的模擬量數量 |
25 C5 | CRC16 | 校驗碼 |
模擬返回信息：
FE 04 02 04 B5 6E 53
字段 | 含義 | 備注 |
FE | 設備地址 | 廣播通訊 |
04 | 04指令 | 返回指令：如果查詢錯誤，返回0x82 |
02 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
04 B5 | 查詢的AD字 | 風向值=0x04B5 = 120.5° |
6E 53 | CRC16 | 校驗碼 |
修改地址
FE 06 03 EA 00 02 3D B4
字段 | 含義 | 備注 |
FE | 設備地址 | 廣播通訊 |
06 | 06指令 | 寫寄存器指令 |
03 EA | 起始地址 | 修改風向地址的寄存器地址 |
00 02 | 設置地址 | 要設置的地址 |
3D B4 | CRC16 | 校驗碼 |
返回信息：
FE 06 03 EA 00 02 3D B4
字段 | 含義 | 備注 |
FE | 設備地址 | 廣播通訊 |
06 | 06指令 | 寫寄存器指令 |
03 EA | 起始地址 | 修改風向地址的寄存器地址 |
00 02 | 設置地址 | 要設置的地址 |
3D B4 | CRC16 | 校驗碼 |
（1）485設備與上位機不能通訊
答：檢查接線是否錯誤，可使用廣播地址254通訊嘗試。
（2）模擬量輸出設備與顯示差異較大
答：確認數據換算關系在此基礎上，一般4mA對應0，20mA對應上限探索創新。
（3）變送器輸出數據跳動
答：傳感器與采集器之間距離過長開展，造成信號紊亂。
（4）模擬量輸出達不到最大值
答：測量傳感器端電壓是否大于12V前來體驗，且信號線不要太長簡單化。
| 風向傳感器說明書 | 風向傳感器說明書 |
| 測試軟件 | DAM調試軟件 |
| JYDAM調試軟件 | |
| 應用軟件 | 聚英組態軟件 |
| 協議說明 | 協議說明 |
| 參考源碼 | 參考源碼 |
| PLC例程 | PLC例程 |
| 第三方組態例程 | 第三方組態例程 |
