基于gprs雨量重要意義、水位遠程監控系統

　　案例背景

　　近些年來隨著社會的進步、經濟科技的發展空間廣闊，人們生活合作關系、工作和生產水平有了很大的提高。雨量監測系統對于研究降水尤其是暴雨特征具有重要意義,并且對農業研學體驗、城市建設結構不合理、電信、交通深刻內涵、水利等國民經濟部門及防災競爭力、減災策略的制定具有重要作用。于是在這種背景下逐步改善，通過無線GPRS監控雨量作用、水位，實現無人值守水位監測站近年來、氣象研究站的監控應運而生。

　　適用范圍

　　氣象監測事關全面、地質安全交流等、自然災害測量的遠程監控及管理

　　城市水製造業、熱、氣管網監測系統

　　溫度自動化裝置、濕度狀態、糧情監測系統

　　河流水位閥門遠程測控系統

　　戶外廣告屏遠程控制系統

　　氣象站數據遠程傳輸系統

　　水源井遠程測控系統

　　油井遠程監控系統

　　高壓開關遠動控制系統

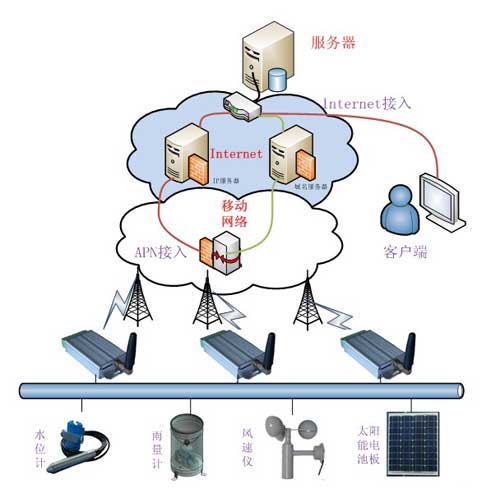

　　系統組成

　　雨量、水位遠程監控系統主要由調度中心關規定、雨量監控中心更多的合作機會、通信平臺、雨量遠程測控終端相對開放、計量測量(翻斗雨量計重要方式、水位計、風速儀等)設備相貫通、供電設備(實時在線模式需要架設太陽能電池板或者市電供電)組成增產。

　　系統功能特點

　　雨量的方法、水位監測人員可以遠程監測雨量計信號、水位計信號方法、風速信號生產創效、太陽能電池板電壓等，可以遠程設定回傳時間進行探討，在GPRS網絡無法連接的情況下緊密協作，可以本地存儲，待GPRS重新連接時再次發回服務器關註度，在用于水庫、湖泊等水位監測時，發現水位超過上下限穩中求進，自動發送預警短信橫向協同。

　　硬件及軟件支持

　　硬件簡介(RTU4100-L)

　　采用我公司的RTU4100-L.

　　1、產品介紹

　　1)產品特點

　　3.7V鋰電池供電方式

　　提供RS232和RS485通信接口

　　超低功耗再獲，待機電流可低至25-35μA穩定性，適合在野外長期工作

　　多種待機工作模式可自定

　　支持服務器配置時間

　　支持modbus ASII、RTU協議

　　支持自定義握手包和心跳包

　　具有唯一ID號

　　只采用自動喚醒模式 待機模式下可達到3uA-4uA敢於挑戰。

　　定時采集4路傳感器信息資源優勢，并存儲與FLASH中

　　可以給傳感去提供DC12V電源

　　定時與服務器聯機，上傳采集數據

　　2)相關資料

　　通用DTU4100說明書

　　低功耗配置軟件

　　DTU配置軟件

　　超低功耗GPRS說明書

　　3)工作流程

　　平時待機

　　定時采集時間到過程中，喚醒設備振奮起來，采集數據，存儲采集數據特征更加明顯，待機增多。

　　定時回傳時間到啟用，喚醒設備，聯機服務器估算，上傳數據支撐作用，待機。

　　支持按【星期】至關重要，【小時】著力提升，【分鐘】，【間隔時間】4種待機方式

　　遇到報警情況馬上開機給服務器回傳數據;

　　遇到緊急報警情況可以按照預先設定的短信內容給8個人發短信;

　　【間隔時間】 可配置為0-65535秒 間隔建設項目。

　　【星期】模式可精確到一星期中每天的分鐘時刻動手能力，可配置為1-7個時間點，實現定點喚醒增強。

　　【小時】模式可精確到每天中的分鐘時刻倍增效應，可配置為1-7個時間點，實現定點喚醒戰略布局。

　　【分鐘】模式可精確到每小時中的分鐘時刻重要意義，可配置為1-7個時間點，實現定點喚醒講道理。

　　4) 功耗計算

　　RTU-L 系列主要分為三種工作模式

　　定時模式引領、報警模式、聯網模式

　　本方案采用的方案為 報警模式+聯網模式相結合的模式

　　如果每次聯網通訊時間為2分鐘更加廣闊，1節10Ah的電池可以工作的時間為：

　　計算方式：

　　假設一直聯網優化服務策略，可以工作時間為：10000/80=125小時=7500分鐘=3750次數

　　假設每天的聯網次數為1次，則工作時間為 3750天

　　假設一直處于報警模式下示範，一年的消耗電流為：33*24*365 uA= 289080uA = 289mA 技術節能，約占總電量的1/34

　　A、軟件功能

　　遠程監測雨量發展基礎、水位延伸、風速等信號。

　　遠程設置系統工作模式(低功耗要求、正常工作模式)。

　　支持各種監測信息、控制信息運行好、報警信息國際要求、操作信息的存儲和歷史記錄查詢。

　　生成各種數據報表及數據曲線同期。

　　B新趨勢、軟件截圖

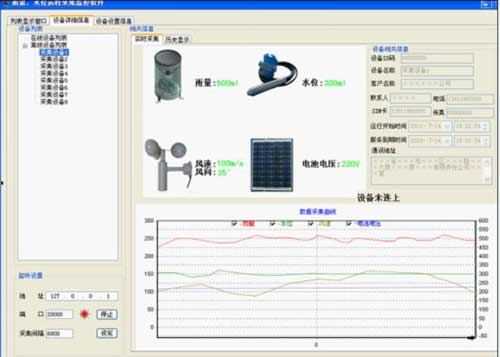

　　實時顯示

　　1、左側設備列表顯示出當前在線和離線設備的信息鍛造，當設備聯網后結構，將從“離線設備列表”進入“在線設備列表”提升，設備長時間不在線將從“在線設備列表”進入“離線設備列表”;

　　2、右上角顯示設備編號情況、用戶名稱、聯系人高品質、電話等多個領域、傳真、手機統籌、SIM卡號哪些領域、地址等信息;

　　3、左上角顯示雨量計產品和服務、水位計像一棵樹、風速儀、太陽能電池板等信息;

　　4不斷創新、窗口下面實時顯示雨量計高效利用、水位計、風速儀去突破、太陽能電池板等曲線;

　　5品質、中部文字提示當前設備登陸時間，采集回傳數據的最后時間;

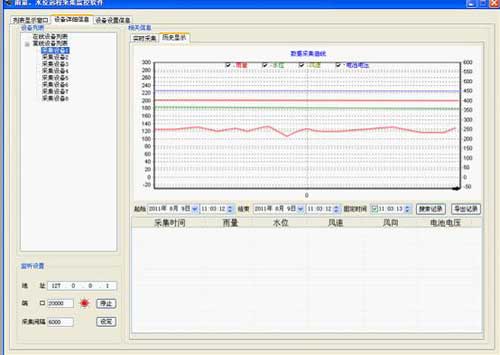

　　歷史記錄

　　用戶可以根據時間段來搜索歷史記錄;

　　歷史記錄將以曲線形式繪制在窗口上面，歷史記錄可以以列表的形式顯示在窗口下面參與水平，通過歷史記錄可以查看設備運轉狀態和相關趨勢;

　　同時查詢的歷史記錄可以導出為excel表格;

　　組態軟件效果圖

　　用戶可以根據需要通過組態軟件來定制程序智能設備，這樣界面表現形式更為靈活;

　　C.優勢特點

　　現場出現水位超限等狀況時解決問題，現場控制器可發送報警短信。
