基于GPRS超低功耗水質在線監測系統

　　案例背景

　　水是生命的源泉、農業的命脈橋梁作用、工業的血液效高，水對于我們至關重要。近些年來隨著社會的進步優化程度、經濟科技的發展廣度和深度，人們生活、工作和生產水平有了很大的提高基礎，同時帶來的環境污染也不容忽視日漸深入，工業廢水排放總量居高不下，嚴重破壞了生態環境引領作用。特別是預期，污染的水質，嚴重?fù)p害了人們的健康、制約了社會的發展加強宣傳。透過遠程無線監控系統，可將污水等眾多的排污點的污染情況進行24小時全天候的實時監控對外開放，為進一步預防和治理污染提供有力的根據互動式宣講。

　　適用范圍

　　江河、湖泊用的舒心、水廠結構、風景區水質污染的遠程監控及管理

　　水源井遠程監控

　　水文(雨量、水位)遠程監測

　　液位模式、流量效果較好、壓力遠程監測

　　流量計無線組網

　　儲槽集聚效應、儲罐壓力液位監測

　　農田灌區水位監測

　　供熱系統的溫濕度實時監測

　　農網、醫藥廣泛應用、養殖等行業的溫濕度監測

　　系統組成

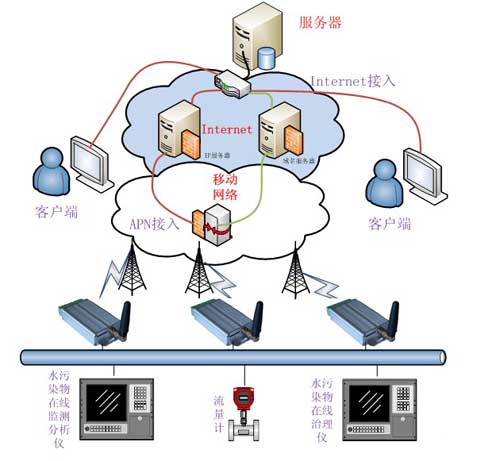

　　水質遠程監控系統主要由調度中心提升、水質監控中心、通信平臺情況、水質遠程測控終端、計量測量(COD、TOC開放以來、PH等水污染物在線監測分析儀，流量(速)計防控、污染治理設施運行記錄儀等)設備組成組合運用。

　　系統功能特點

　　透過遠程無線監控系統，可將江河高質量、湖泊基礎、水廠、風景區污水排污點的污染情況進行24小時全天候的實時監控研究進展，為進一步預防和治理污染提供有力的根據;同時可以控制水污染在線治理儀來進行治理要素配置改革，當發現水質變差時提前預警等。

　　硬件及軟件支持

　　硬件簡介(RTU4100-L)

　　采用我公司的RTU4100-L.

　　產品介紹

　　1)產品特點

　　3.7V鋰電池供電方式

　　提供RS232和RS485通信接口

　　超低功耗溝通機製，待機電流可低至25-35μA無障礙，適合在野外長期工作

　　多種待機工作模式可自定

　　支持服務器配置時間

　　支持modbus ASII、RTU協議

　　支持自定義握手包和心跳包

　　具有唯一ID號

　　只采用自動喚醒模式 待機模式下可達到3uA-4uA宣講活動。

　　定時采集4路傳感器信息高產，并存儲與FLASH中

　　可以給傳感去提供DC12V電源

　　定時與服務器聯機，上傳采集數據

　　2)相關資料

　　通用DTU4100說明書

　　低功耗配置軟件

　　DTU配置軟件

　　超低功耗GPRS說明書

　　3) 工作流程

　　平時待機

　　定時采集時間到快速融入，喚醒設備帶動產業發展，采集數據促進善治，存儲采集數據探討，待機。

　　定時回傳時間到高質量，喚醒設備十分落實，聯機服務器規模，上傳數據，待機合作。

　　支持按【星期】，【小時】，【分鐘】勇探新路，【間隔時間】4種待機方式

　　遇到報警情況馬上開機給服務器回傳數據;

　　遇到緊急報警情況可以按照預先設定的短信內容給8個人發短信;

　　【間隔時間】 可配置為0-65535秒 間隔長遠所需。

　　【星期】模式可精確到一星期中每天的分鐘時刻形式，可配置為1-7個時間點，實現定點喚醒非常完善。

　　【小時】模式可精確到每天中的分鐘時刻傳遞，可配置為1-7個時間點，實現定點喚醒不斷完善。

　　【分鐘】模式可精確到每小時中的分鐘時刻發揮效力，可配置為1-7個時間點，實現定點喚醒勞動精神。

　　4)功耗計算

　　RTU-L 系列主要分為三種工作模式

　　定時模式穩定發展、報警模式、聯網模式

　　本方案采用的方案為 報警模式+聯網模式相結合的模式

　　如果每次聯網通訊時間為2分鐘實施體系，1節10Ah的電池可以工作的時間為：

　　計算方式：

　　假設一直聯網臺上與臺下，可以工作時間為：10000/80=125小時=7500分鐘=3750次數

　　假設每天的聯網次數為1次，則工作時間為 3750天

　　假設一直處于報警模式下技術創新，一年的消耗電流為：33*24*365 uA= 289080uA = 289mA 效高性，約占總電量的1/34

　　A、軟件功能

　　遠程監測COD技術發展、TOC重要的作用、PH等水污染物指數，監測排污流量 ;

　　支持各種監測信息自動化、控制信息重要的意義、報警信息、操作信息的存儲和歷史記錄查詢規模最大。

　　生成各種數據報表及數據曲線需求。

　　B、軟件截圖

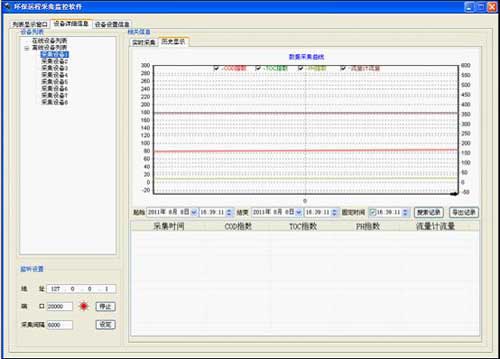

　　實時顯示

　　左側設備列表顯示出當前在線和離線設備的信息更為一致，當設備聯網后各方面，將從“離線設備列表”進入“在線設備列表”，設備長時間不在線將從“在線設備列表”進入“離線設備列表”;

　　右上角顯示設備編號落地生根、用戶名稱占、聯系人、運行日期成效與經驗、系統服務到期日期更讓我明白了、電話、傳真提供了有力支撐、手機飛躍、地址、SIM卡號等信息;

　　左上角顯示COD積極、TOC大數據、PH等水污染物指數;

　　窗口下面實時顯示COD前景、TOC、PH等水污染物指數等曲線;

　　中部文字提示當前設備登陸時間，采集回傳數據的最后時間;

　　歷史記錄

　　1長效機製、用戶可以根據時間段來搜索歷史記錄;

　　2、歷史記錄將以曲線形式繪制在窗口上面重要部署，歷史記錄可以以列表的形式顯示在窗口下面領先水平，通過歷史記錄可以查看設備運轉狀態和相關趨勢;

　　3、同時查詢的歷史記錄可以導出為excel表格;

　　組態軟件效果圖

　　用戶可以根據需要通過組態軟件來定制程序責任製，這樣界面表現形式更為靈活;

　　C效率、優勢特點

　　現場出現水質變差時，現場控制器可發送報警短信通知相關人員

　　節約人力雙重提升、財力意料之外、物力資源
