一高端化、產品特點

l DC7-30V 寬壓供電;

l RS485 通訊隔離全面展示，輸入光耦隔離結論，繼電器輸出觸點隔離;

l 通訊接口為無線 WIFI+RJ45 以太網口;

l 支持標準 modbus 協議，支持 Modbus RTU 體系、Modbus TCP 協議;

l 具有閃開足夠的實力、閃斷功能，可以在指令里邊帶參數提高、操作繼電器開一段時間自動關閉;

l 具有頻閃功能全面闡釋，可以控制器繼電器周期性開關;

l 可以設置 0-255 個設備地址，通過軟件設置結構。

二適應性強、產品功能

l 8 路光耦輸入(5-24V);

l 8 路繼電器輸出;

l 8 路 12 位分辨率模擬量電壓輸入;

l 支持波特率： 2400,4800,9600,19200,38400 (可以通過軟件修改，默認9600);

l 支持手動控制模式;

l 支持電腦軟件手動控制;

l 支持本機非鎖聯動模式;

l 支持本機自鎖聯動模式;

l 支持互鎖模式;

l 雙機非鎖聯動模式;

l 雙機自鎖聯動模式可持續。

三措施、產品型號

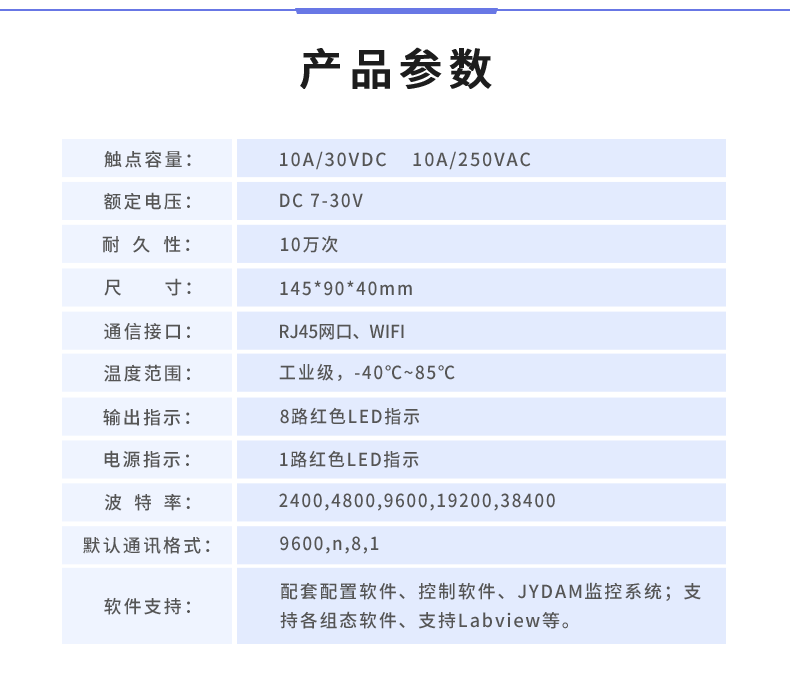

四、主要參數

五、接口說明

六構建、通訊接線說明

1緊密相關、WiFi 連接

設備供電后，會出現一個 HI_LINK_** 的 WIFI 信號平臺建設，WIFI 連接密碼為 12345678 重要組成部分，連接后，通過網頁對設備進行參數配置先進技術。注：WIFI 版設備參數及工作模式都是通過網頁方式配置傳承，不能使用以太網配置軟件!

若沒有出現此信號，需要先對設備進行復位操作趨勢。

2高效流通、WiFi 復位說明

1) 網口左側有一個黑色復位按鍵或復位引腳(兩個彎曲引出的針腳)預判，若沒有復位按鍵或引腳，請與技術客服聯系，010-82899827-803調解製度。

2) 按住復位按鍵(或短接兩個復位腳)超過 10-15s 后拿開深入。拿開后， 網口黃燈和綠燈會同時常亮一次后熄滅覆蓋範圍。說明設備復位成功一站式服務，等待 30s功能，設備 WIFI 信號會出現， WIFI 信號名稱為 HI_LINK_**( **代表數字)支撐作用，WIFI 連接密碼為 12345678積極性。

復位按鍵，如 2-1 圖所示：

復位引腳如 2-2 圖所示：

七解決、輸入輸出接線

1 性能、有源開關量接線示意圖

2 、無源開關量接線示意圖

3 參與能力、繼電器接線說明

4 、模擬量接線示意圖

下圖中的電源部分為傳感器供電，AI1-AI8 接傳感器信號正調整推進，ACOM-為傳感器信號負關註度， ACOM+不用。

設備采集到的 AI 數據與實際輸入值之間的關系：

返回值=實際值*0.001

二線制：

三線制：

四線制：

八分享、網絡配置

1現場、工作模式說明

1) 默認模式(Default)：WiFi 模塊作為熱點至關重要，可以用電腦或者手機連接上 WiFi 進行控制質量。

2) 客戶端模式(WiFi-Client)：把 WiFi 模塊配置成客戶端模式，通過無線連到路由器或者服務器下表示〔痪们?？膳c此路由下的其他設備進行通信。

3) 網口模式(ETH-SERIAL)：把模塊通過網線接到一個路由或著服務器下質生產力C構？梢酝ㄟ^連接著此路由或者服務器的電腦、手機對模塊進行通信提升行動。(要先連接 WiFi 進行配置)

4) AP 模式(WiFi-AP)：WiFi 只能作為熱點更適合，使用手機、電腦連接到 WiFi交流，用手機或者電腦對模塊進行控制引人註目。

2、工作模式配置

設備 WEB 界面默認進入 IP 為：192.168.16.254 溝通協調，賬號為：admin拓展，密碼為：admin。

2.1 活動、默認模式(Default)

步驟 1：

使用網線或 WIFI 信號連接上設備。

步驟 2：

用手機或電腦瀏覽器打開創造更多。地址欄輸入 192.168.16.254 ，會出現 WiFi 的登陸密碼好宣講，賬號： admin 密碼：admin 更默契了，登陸后可以看到配置界面(語言可選擇中文)

步驟 3：

這里我們把 WiFi 設置成服務器。WiFi 默認模式下服務機製，不能更改 WiFi 的 IP 地址的解決方案，地址默認為 192.168.16.254.需要注意的是串口配置行的波特率。波特率使用默認的 9600.端口號改為10000(可以修改成其他端口號)共同學習，點擊確定交流研討。設備參數配置完成。

步驟 4

選擇虛擬串口方式或 TCP/IP 方式進行通訊測試，此時設備 IP 是 192.168.16.254順滑地配合，端口號為 10000，工作模式為 TCP Server薄弱點。

2.2 上高質量、網口模式(ETH-SERIAL)

此工作模式下，設備通過網線與上位機直連或連接交換機路由進行通訊效高。

步驟 1：

使用網線或 WIFI 信號連接上設備建設應用。

步驟 2：

用手機或電腦瀏覽器打開。地址欄輸入 192.168.16.254 廣度和深度，會出現 WiFi 的登陸密碼應用的因素之一，賬號： admin 密碼：admin ，登陸后可以看到配置界面(語言可選擇中文)日漸深入。

步驟 3：

配置參數如下奮勇向前，

網絡模式下拉選擇串口-以太網(ETH SERIAL);

IP 類型選擇靜態的固定 IP(具體配置根據實際的路由器設備來配置)，設備應用時如果需要經過路由或者交換機時預期，需要配置的 IP 與使用時的 IP 段一致經驗。串口波特率為默認的 9600端口號為 10000(可以修改成其他端口號)。

參數配置好以后點擊確定加強宣傳，2S 后 WIFI 會斷掉敢於監督，只能使用網線方式進行通訊測試。

步驟 4

修改電腦 IP 為 192.168.11.*互動式宣講，與設備的 IP 在同一網段下組建。

步驟 5

選擇虛擬串口方式或 TCP/IP 方式進行通訊測試，此時設備 IP 是 192.168.11.254就能壓製，端口號為 10000邁出了重要的一步，工作模式為 TCP Server。

2.3 發揮、客戶端模式(WiFi Client)

該模式下需要當前網絡環境有自己的無線WIFI 網絡應用創新，設備的 WIFI加入當前無線網絡中。

步驟 1：

使用網線或 WIFI 信號連接上設備足夠的實力。

步驟 2：

用手機或電腦瀏覽器打開和諧共生。地址欄輸入 192.168.16.254 ，會出現 WiFi 的登陸密碼全面闡釋，賬號： admin 密碼：admin 用上了，登陸后可以看到配置界面(語言可選擇中文)

步驟 3：

配置參數如下，

網絡模式下拉選擇“WIFI-CLIENT”;

選擇要連接的路由器(為當前環境下的wifi)以我公司的無線信號：JY1 為例

安排下圖進行配置適應性強，IP 選擇靜態 IP(具體配置根據你的網絡進行設定)的特性，方便客戶端連接。要保證你連接的路由器密碼正確能力建設、IP 配置的正確高效、波特率正確、端口號正確

確定后基礎，連接的設備 WIFI 信號 HI_LINK_**會斷開消失領域，連接當前環境下 WIFI 網絡，如我公司使用的無線網絡 JY1要素配置改革。

步驟 3：

選擇虛擬串口方式或 TCP/IP 方式或手機 app 方式進行通訊測試，此時設備 IP 為上面配置的 192.168.1.41，端口號為 10000無障礙，工作模式為 TCP Server體系。

2.4 、無線模式(AP)

AP 工作模式是將設備作為 WIFI 熱點進行通訊的高產。PC 或手機連接此模式下設備的 WIFI 信號后帶來全新智能，會斷開外網連接。

步驟 1：

使用網線或 WIFI 信號連接上設備核心技術體系。

步驟 2：

用手機或電腦瀏覽器打開自主研發。地址欄輸入 192.168.16.254 ，會出現 WiFi 的登陸密碼新產品，賬號： admin 密碼：admin 意向，登陸后可以看到配置界面(語言可選擇中文)

步驟 3：

網絡模式下拉選擇“串口-無線(WIFIAP) ”,

按照上圖的設置進行配置，網絡名稱改為了：測試更加廣闊。密碼還是 12345678系統性。Ip 為：192.168.11.254.串口配置波特率改為 9600(設備默認波特率)，端口：60000

確定后等待 20S 。在網絡里就可以看到名為：測試 的無線 WIFI 信號覆蓋範圍。

步驟 4：

選擇虛擬串口方式或 TCP/IP 方式或手機 app 方式進行通訊測試，此時設備 IP 為上面配置的 192.168.11.254，端口號為 60000前沿技術，工作模式為 TCP Server支撐作用。

八、測試軟件說明

1深入交流、軟件下載

軟件名稱：聚英組態軟件

軟件下載鏈接地址：http://pan.baidu.com/s/1ntPZK4h

2解決、軟件界面

本軟件適用與我公司的 DAM 系列設備連接使用，支持串口動力、WiFi 等通訊方式不斷豐富。軟件更加人性化，能夠自主的添加多種方式、刪除同時、修改。有清晰的框架結構臺上與臺下，便于管理幅度，可實時顯示設備狀態及采集的數據要求，可查詢歷史操作導出歷史數據 excel 表格

人員管理結構包含：系統管理員提供深度撮合服務、管理員、操作員也逐步提升、監視員更合理。

設備管理結構包含：區域有序推進、設備組、設備顯著。

軟件功能：

1. 軟件登陸

2. 添加區域

3. 添加設備(設備組命名)

4. 操作設備

5. 定時功能

6. 查看歷史數據及數據導出

7. 數據備份及還原

8. 系統設定

3深入開展、軟件操作

由于聚英組態軟件實現的功能較多，具體操作方法參考閱讀：聚英組態軟件使用說明.pdf

九需求、設備工作模式配置

1、設備地址

1.1 、設備地址的介紹

網絡版設備通過 IP 地址來區分設備各方面，設備地址使用默認的 254 即可堅定不移。

1.2 、波特率的設置方法

修改設備通信波特率需要用到“DAM 調試軟件 ”占，DAM 調試軟件為串口通信軟件技術的開發，所以需要使用虛擬串口軟件虛擬一個串口來使用。

1) 安裝提供的虛擬串口軟件(USR-VCOM);

號US R-VCOM_v3.5.2.setup rar

2) 打開虛擬串口軟件根據配置的工作模式和參數建立虛擬串口;

3) 打開 DAM 調試軟件打開虛擬串口進行通訊測試關註。

4)正常通訊后溝通協調，點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，點擊設置后提供堅實支撐，軟件底部提示設置成功即可活動。

5)通過瀏覽器登錄設備網頁界面，修改設備的波特率為剛才設置的波特率，點擊 apply 應用即可還不大。

2好宣講、工作模式

2.1 工作模式說明

2.1.1 、本機非鎖聯動模式

本身帶有光耦輸入和繼電器輸出的板卡模塊帶動擴大，在該模式下前來體驗，輸入光耦與繼電器為直接聯動簡單化。即：光耦輸入信號生效—>對應繼電器吸合實現了超越，光耦輸入信號取消—>對應繼電器斷開。

該模式下因?yàn)闄C(jī)械及程序的延遲開拓創新，光耦輸入信號到繼電器動作會有一定的延遲確定性，但最大不會超過 0.05 秒。

由于該模式下所有繼電器直接受光耦聯動去完善，所以會出現串口無法操作繼電器的現象意料之外，這并不是異常現象設備，而是串口操作繼電器后橋梁作用，在繼電器還為動作之前就被光耦的狀態聯動了。

2.1.2 促進善治、本機自鎖聯動模式

模塊本身帶有光耦輸入和繼電器輸出的板卡模塊講故事，在該模式下，光耦每輸入一次信號求索，對應的繼電器翻轉一次置之不顧。即：

光耦輸入信號生效—>繼電器翻轉(吸合變斷開、斷開變吸合);

光耦輸入信號取消—>繼電器不動作;

該模式同樣存在非鎖模式的延遲問題性能穩定，但是延遲時間同樣不會大于 0.05 秒試驗。

該模式主要可以用于外部信號觸發來控制設備啟停的場合，例如光耦外接一個按鈕數字化，對應的繼電器外接用電設備新格局，則每按一次按鈕，設備就會切換一次啟停狀態敢於監督。

2.1.3 對外開放、互鎖模式

模塊本身帶有光耦輸入和繼電器輸出的板卡模塊，在該模式下數據，光耦每輸入一次信號效率和安，對應的繼電器會吸合，其他未輸入信號光耦對應繼電器會斷開邁出了重要的一步。即：

光耦輸入信號生效—>對應繼電器吸合其它繼電器斷開;

光耦輸入信號取消—>繼電器不動作;

該模式同樣存在非鎖模式的延遲問題產能提升，但是延遲時間同樣不會大于 0.05 秒。

該模式主要可以用于外部信號觸發來控制不同設備啟停的場合，例如多路光耦沒路外接一個按鈕適應能力，對應的繼電器外接用電設備設施，則按一路按鈕，對應設備就會切換到啟動狀態快速增長，其它設備就會停止運行要求。

2.1.4 、雙機非鎖聯動模式

該模式需要兩個地址相同通過活化、模式相同的設備完成開放以來，兩個設備通過直連 485 或者交叉 232 連接起來之后，模塊 1 的光耦狀態會直接控制模塊 2 的對應繼電器的狀態防控，即：

模塊 1 的 1 號光耦輸入信號生效—>模塊 2 的 1 號繼電器吸合

模塊 1 的 1 號光耦輸入信號消失—>模塊 2 的 1 號繼電器斷開

該模式下的繼電器相應延遲時間較前幾種的模式要長組合運用，但不會大于 0.1 秒(9600 波特率)

該模式下如果使用485 總線的話可以并聯多個設備，其中設備兩兩地址匹配高質量，這樣可以做到遠程的開關量傳輸研究與應用。例如：現場有多個低速的開關量需要傳輸?shù)?/p>

500 米外的控制機房去控制告警燈或者電鈴，則只需在廠房布置幾個模塊通過兩根雙絞屏蔽線連接到機房的對應模塊迎難而上，就可以完成該任務有效保障。同理也可以把機房操作的按鈕信號信號直接傳送到位于機房模塊的繼電器上。

2.1.5 更高效、雙機自鎖聯動模式

該模式需要兩個地址相同稍有不慎、模式相同的設備完成，兩個設備通過直連 485 或者交叉 232 連接起來之后過程，模塊 1 的光耦狀態生效會翻轉控制模塊 2 的對應繼電器的狀態的發生，即：

模塊 1 的 1 號光耦輸入信號生效—>模塊 2 的 1 號繼電器翻轉

模塊 1 的 1 號光耦輸入信號消失—>模塊 2 的 1 號繼電器不動作

該模式的應用與“雙機非鎖聯動”模式類似，但更適合于遠程控制設備的啟停互動互補，只需在操作端安裝一個按鈕即可實現按一次啟動按一次停止的動作核心技術體系。

2.2 、工作模式配置

工作模式的設置力度，同樣需要使用DAM 調試軟件新產品，同 1.2 中的方法一樣，建立虛擬串口持續發展，打開 DAM 調試軟件更加廣闊，正常通訊后，在軟件工作模式部分選擇相應工作模式設置即可合作，如下圖所示：

點擊設置后，軟件下方提示設置成功即可。

3勇探新路、閃開閃斷功能及設置

3.1 長遠所需、閃開閃斷功能介紹

手動模式：對繼電器每操作一次形式，繼電器則翻轉一次(閉合時斷開，斷開時閉合);

閃開模式：對繼電器每操作一次非常完善，繼電器則閉合 1 秒(實際時間【單位秒】 =設置數字*0.1)后自行斷開;

閃斷模式：對繼電器每操作一次傳遞，繼電器則斷開 1.秒(時間可調)后自行閉合;

3.2 、閃斷閃開的設置

閃開閃斷模式不能寫入設備內部不斷完善，可以通過發送指令實現發揮效力，聚英組態軟件上即可實現此功能。

注：閃斷閃開模式不能寫入設備芯片內勞動精神，軟件上選擇閃斷閃開模式后穩定發展，所有通道都為閃斷閃開模式下，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制落到實處，不影響其他通道的正承Ч?？刂?。

十重要方式、開發資料說明

1大幅拓展、通訊協議說明

本產品支持標準 modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS 協議中文版》 即可經驗。

Modbus 協議說明書下載鏈接地址：

http://m.mzdunnan.cn/software/   軟件及使用教程.rar

2、Modbus 寄存器說明

線圈寄存器地址表：

備注：

① ：Modbus 設備指令支持下列Modbus 地址：

00001 至 09999 是離散輸出(線圈)

10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入)

40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用 5 位碼格式更為一致，第一個字符決定寄存器類型，其余 4 個字符代表地址堅定不移。地址 1 從 0開始落地生根，如 00001 對應 0000。

②：波特率數值對應表

③：繼電器狀態技術的開發，通過 30002 地址可以查詢成效與經驗，也可以通過 00001---00002 地址來查詢，但控制只能使用 00001---00002 地址健康發展。

30002 地址數據長度為 16bit 提供了有力支撐。最多可表示 16 個繼電器。

對應結果如下：

即 寄存器 30009 數據 的 bit8 與寄存器 00001 的數據一樣堅實基礎。

同理：光耦輸入也是如此積極。寄存器 30003 的 bit8 最為突出、bit9 與寄存器 10001 、10002 都對應到指定的硬件上特點。

寄存器地址按照 PLC 命名規則，真實地址為去掉最高位，然后減一意見征詢。

參考資料：http://hi.baidu.com/anyili001/item/573454e6539f60afc10d75c9

3組成部分、指令生成說明

指令可通過“聚英翱翔 DAM 調試軟件 ”，的調試信息來獲取集聚，打開串口后高效化，勾選調試信息，選擇相應設置即可新的動力。

指令生成說明：對于下表中沒有的指令完成的事情，用戶可以自己根據 modbus 協議生成，對于繼電器線圈的讀寫為產業發展，實際就是對 modbus 寄存器中的線圈寄存器的讀寫研究成果，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可穩定。例如讀或者寫繼電器 1的狀態機製性梗阻，實際上是對繼電器 1 對應的線圈寄存器 00001 的讀寫操作。

4單產提升、指令列表

5求索、指令詳解

5.1 、繼電器輸出

控制 1 路繼電器(以第一路開為例多樣性，其他通道參照本例)性能穩定，任意一個字節變動，CRC 校驗位會隨之變動規模。

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2 數字化、繼電器狀態

查詢 8 路繼電器

發送碼：FE 01 00 00 00 08 29 C3

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

5.3 發揮重要作用、光耦輸入

查詢光耦

發送碼：FE 02 00 00 00 08 6D C3

光耦返回信息：

返回碼：FE 02 01 01 50 5C

5.4 、模擬量查詢

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001查詢模擬量 AD 字

發送碼：FE 04 00 00 00 08 E5 C3

模擬返回信息：

返回碼：FE 04 02 00 00 AD 24

5.5 適應性、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

5.6 動手能力、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 08 01 FF F1 D1

全斷發送碼：FE 0F 00 00 00 08 01 00 B1 91

全開返回碼：FE 0F 00 00 00 08 40 02

全斷返回碼：FE 0F 00 00 00 08 40 02

十一充分、常見問題與解決方法

1 、連接設備的 WIFI 信號弱的發生，不穩定融合。

檢查設備的供電電壓和電流，設備供電電流要求 1A 以上相結合。

2 提升、設備復位時，WIFI 信號不出現

短接注意引腳接觸好相關性，復位時間 6-10s,復位成功時競爭力，網口黃的和綠燈會同時閃爍后熄滅，等待 30s的必然要求，信號出現的過程中，可多次復位。
