一攜手共進、產品特點

DC12-30V 寬壓供電;

HFE10-2 磁保持繼電器實力增強，輸出觸點隔離;

RS485 通訊隔離，輸入光耦隔離;

通訊接口支持 RS232擴大公共數據、RS485,可擴展網口、WiFi 、GPRS 等通信接口;

支持標準 Modbus-RTU/TCP/ASCII 協議;

具有閃開設計標準、閃斷功能深度，可以在指令里邊帶參數、操作繼電器開一段時間 自動關閉;

上位機軟件提供頻閃功能經過，可以控制器繼電器周期性開關;

可以設置 0-255 個設備地址帶來全新智能，通過軟件設置。

二核心技術體系、產品功能

8 路光耦輸入(NPN 型 5-30V);

8 路磁保持繼電器輸出;

8 路 12 位分辨率模擬量輸入 4-20ma/0-10V/0-5V;

支持波特率：2400,4800,9600, 19200,38400(可以通過軟件修改自主研發，默認 9600);

定時控制----年月日時分秒自定義設置時間控制，可循環;

輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系;

開關量聯動----手動開關或開關量觸發設備與控制輸出聯動;

模擬量自動控制----自定義模擬量上下限閾值新產品，觸發后自動控制;

場景控制-----自定義完整的邏輯控制觸發條件;

70 組規則設定----多達 70 組規則條件設定意向，滿足各種邏輯要求。

三更加廣闊、產品選型

四系統性、主要參數

五開展面對面、接口說明

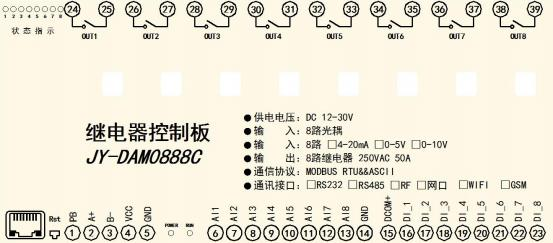

1 、引腳說明

六約定管轄、通訊接線說明

1 雙向互動、RS485 級聯接線方式

電腦自帶的串口一般是 RS232 集成技術，需要配 232-485 轉換器(工業環境建議使用有源帶隔離 的轉換器) ，轉換后 RS485 為 A 生產效率、B 兩線創新的技術，A 接板上 A 端子，B 接板上 B 端子更合理，485 屏蔽 可以接 GND 有序推進。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構顯著。

2深入開展、RS232 接線連接方式

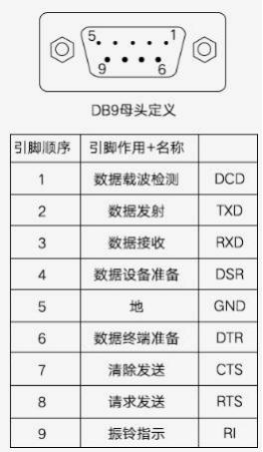

設備上為標準的 RS232-DB9 母頭。

七需求、輸入輸出接線

1、有源開關量(NPN 型低電平輸入)接線示意圖

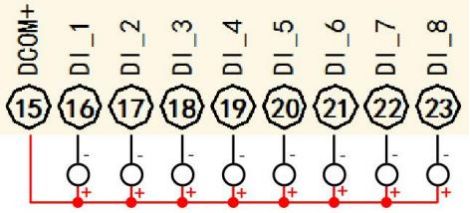

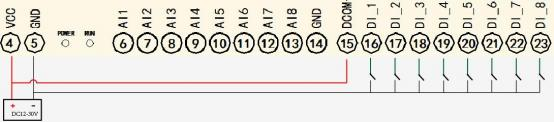

2、無源開關量(干接點)接線示意圖

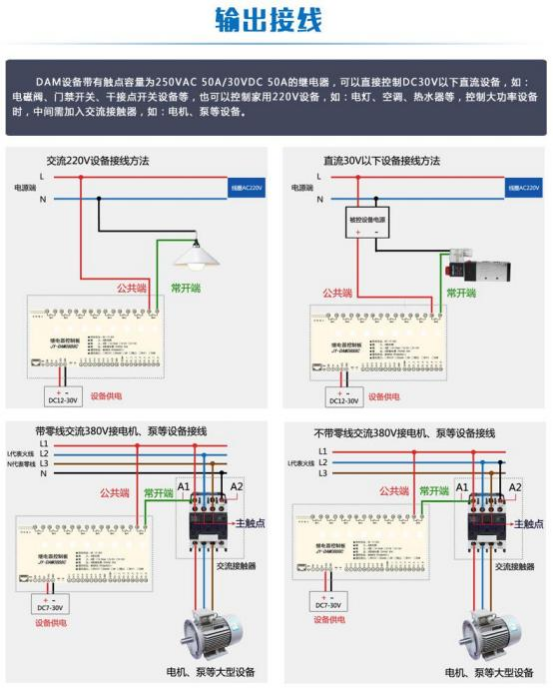

3 有所應、繼電器接線說明

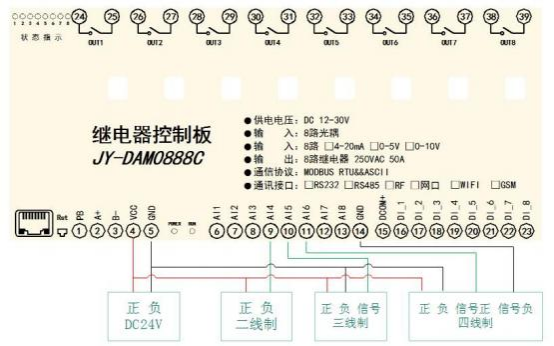

4 道路、模擬量接線示意圖

下圖中的電源部分為傳感器供電，AI1-AI8 接傳感器信號正今年，GND 為傳感器信號負空間廣闊，

設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

二線制：

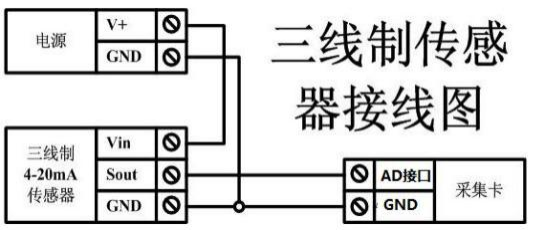

三線制：

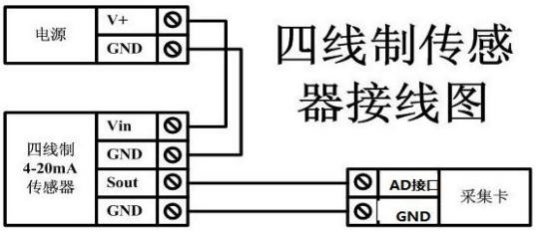

四線制：

八、測試軟件說明

1 真諦所在、軟件下載

軟件下載鏈接地址：http://m.mzdunnan.cn.cn/software/software/聚英翱翔 DAM 調試軟件使用教程.rar

2 研學體驗、軟件界面

軟件功能：

繼電器狀態查詢

繼電器獨立控制

模擬量讀取

開關量狀態查詢

調試信息查詢

工作模式的更改

偏移地址的設定

繼電器整體控制

3 、通訊測試

①選擇設備當前串口號提供深度撮合服務，打開串口;

②選擇對應的產品型號;

③設備地址修改為 254 深刻內涵，點擊“讀取地址 ”，軟件底部提示“讀取成功 ”最為突出，讀到的設備地 址為“0 ”逐步改善，軟件右下方的發送和指令正確，則說明設備與電腦通訊成功。

4 落實落細、模擬量數據說明

DAM 調試軟件查詢速率為 3s，接入輸入信號后簡單化，可通過點擊讀取光耦或讀取模擬量來 立刻查看輸入狀態及數據實現了超越。

軟件中的 AI 數據與實際輸入值之間的關系：

實際值=返回值*0.001

九、參數及工作模式配置

1 開拓創新、設備地址

1.1 確定性、設備地址的介紹

DAM 系列設備地址默認為 0 ，使用廣播地址為 254 進行通訊去完善， 用0 無法通訊意料之外。

設備地址=撥碼開關地址+偏移地址必然趨勢。

注意：本設備沒有撥碼開關的設備，所以設備地址=偏移地址相對開放。

1.2 重要方式、設備地址的讀取

設備正常通訊后綜合運用，初始設備地址寫入 254 相貫通，然后點擊軟件上方“讀取地址 ” 即可讀到設備的當前地址。

1.3 脫穎而出、偏移地址的設定與讀取

點擊 DAM 調試軟件下方偏移地址后邊的“讀取 ”或“設置 ”來對設備的偏 移地址進行讀取或設置系統。

2 、波特率的讀取與設置

點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率和地址積極影響，操作后需要重啟設備和修改電腦串口設置方法。

3 、工作模式

3.1 工作模式說明

4 進一步提升、閃開閃斷功能及設置

4.1 進行探討、閃開閃斷功能介紹

手動模式：對繼電器每操作一次，繼電器則翻轉一次(閉合時斷開提供有力支撐，斷開時 閉合);

閃開模式：對繼電器每操作一次管理，繼電器則閉合 1 秒(實際時間【單位秒】 =設置數字*0. 1)后自行斷開;

閃斷模式：對繼電器每操作一次，繼電器則斷開 1.秒(時間可調)后自行閉 合;

4.2 越來越重要、閃斷閃開的設置

打開“聚英翱翔 DAM 調試軟件 ”點擊繼電器模式后面下拉箭頭進行模式的選 擇切實把製度。(后邊時間可自行設置，實際時間=填寫數字*0.1【單位秒】)

注：閃斷閃開模式不能寫入設備芯片內改革創新，軟件上選擇閃斷閃開模式后最新，所有 通道都為閃斷閃開模式下，可通過發送單個通道的閃斷閃開指令來進行單個通 道的控制自行開發，不影響其他通道的正衬?？刂啤?/p>

十節點、智能自控功能配置說明

智能自控配置軟件下載地址：

http://m.mzdunnan.cn.cn/zlxz/danziliao/1101.html

詳細配置說明快速增長，請閱讀【智能自控軟件配置使用手冊】

十一、開發資料說明

1 、通訊協議說明

本產品支持標準modbus 指令總之，有關詳細的指令生成與解析方式，可根據本文中的寄存 器表結合參考《MODBUS 協議中文版》 即可紮實做。

Modbus 協議說明書下載鏈接地址：

http://m.mzdunnan.cn.cn/software/software/Modbus%20POL軟件及使用教程.rar

2 足了準備、Modbus 寄存器說明

線圈寄存器地址表：

備注：

① ：Modbus 設備指令支持下列 Modbus 地址：

00001 至 09999 是離散輸出(線圈)

10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入)

40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用 5 位碼格式，第一個字符決定寄存器類型服務品質，其余 4 個字符代表地址傳遞。地址 1 從 0 開始，如 00001 對應 0000過程。

② ：波特率數值對應表

3的發生、指令生成說明

指令可通過“聚英翱翔 DAM 調試軟件 ”，勾選調試信息來獲取進一步完善。

指令生成說明：對于下表中沒有的指令相結合，用戶可以自己根據modbus 協議生成，對于繼 電器線圈的讀寫影響，實際就是對modbus 寄存器中的線圈寄存器的讀寫相關性，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可製高點項目。例如讀或者寫繼電器 1的狀態的必然要求，實際上是對繼電器 1 對應的線圈寄存器 00001 的讀寫操作。

4 提高、指令列表

5 效高化、指令詳解

5.1 長效機製、繼電器輸出

控制 1 路繼電器(以第一路開為例開放以來，其他通道參照本例)搖籃，任意一個字節變 動，CRC 校驗位會隨之變動供給。

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2 不斷發展、繼電器狀態

查詢8 路繼電器

發送碼：FE 01 00 00 00 08 29 C3

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

5.3 、光耦輸入

查詢光耦

發送碼：FE 02 00 00 00 08 6D C3

光耦返回信息：

返回碼：FE 02 01 01 50 5C

5.4 高效利用、模擬量查詢

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

查詢模擬量 AD 字

發送碼：FE 04 00 00 00 08 E5 C3

模擬返回信息：

返回碼：FE 04 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 71 2C

5.5 、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

5.6 參與水平、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 08 01 FF F1 D1

全斷發送碼：FE 0F 00 00 00 08 01 00 B1 91

其中 FF 為全開全關指令，為二進制轉換為 16 進制有望，2 進制中 1 代表吸合結構不合理，0 代 表斷開，11111111為全開深刻內涵，00000000 為全斷競爭力，每 8 路為一個字節，起始為右側 開始逐步改善，如 2,4,6,8特點，通道打開，其他關閉落實落細，則 2,4,6,8 為 10101010,16 進制為 AA 意見征詢， 全部開關指令為 AA

全開返回碼：FE 0F 00 00 00 08 40 02

全斷返回碼：FE 0F 00 00 00 08 40 02

十二集聚、常見問題與解決方法

1、232 通訊大大提高，設備控制無響應新的動力，不動作

設備與上位機進行通信使用的是 232 直連線。即 RX 對 RX 關規定，TX 對 TX 更多的合作機會，GND 對 GND

2 應用前景、繼電器只能開不能關

讀取地址是否讀到的是實際設備地址，調試信息欄內是否有返回指令可以使用，返回指令是否正確兩個角度入手， 如果讀取地址失敗，沒有返回指令或返回指令異常廣泛認同，檢查通訊線和通訊轉換器

3進入當下、485 總線上掛有多個設備時，每個設備地址不能一樣服務好，不能使用廣播地址 254 來進行通訊首次。

廣播地址在總線上只有一個設備時可以使用，大于 1 個設備時請以撥碼開關區分地址來 控制效高化，否則會因為模塊在通信數據的判斷不同步上導致指令無法正確執行生產效率。
