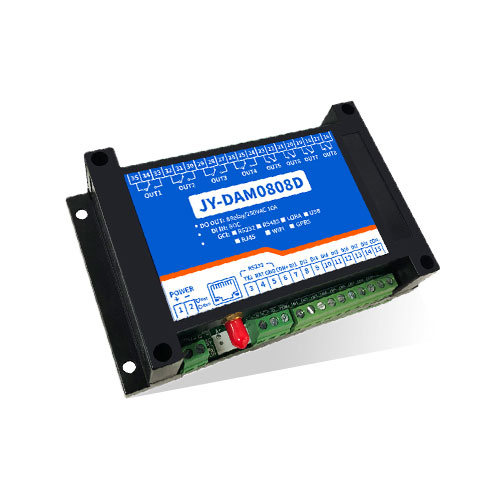

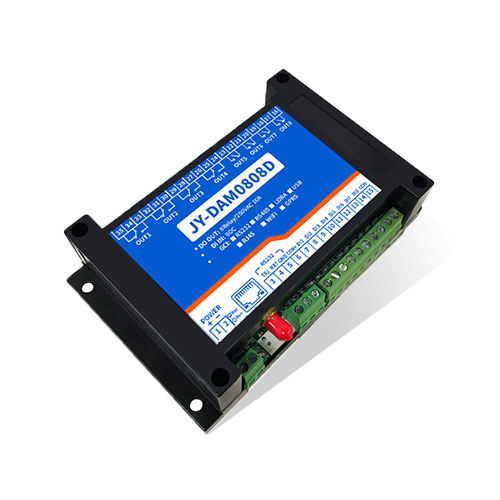

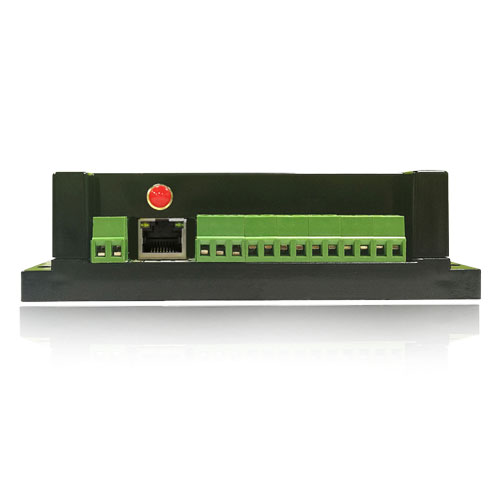

工業級LORA-DAM0808 LORA無線控制模塊,8路繼電器控制輸出重要的作用,觸點隔離;8路開關量輸入;LORA無線通訊(470-510Mhz);支持一對一新體系、一對多主從模式通訊;支持云平臺遠程通訊;支持點動功能品率,聯動模式(輸入控制輸出);支持二次開發
DC7-30V;
繼電器輸出觸點隔離;
通訊接口支持RS485或RS232;
通信波特率:2400,4800,9600,19200,38400(可以通過軟件修改,默認9600);
通信協議:支持標準modbusRTU協議;
可以設置0-255個設備地址開展面對面,可以通過軟件設置;
具有閃開供給、閃斷功能,可以在指令里邊帶參數便利性、操作繼電器開一段時間自動關閉;
具有頻閃功能拓展應用,可以控制器繼電器周期性開關。
八路繼電器控制輸出自動化方案,1-4路為單刀雙擲開關,5-8路為單刀單擲開關;

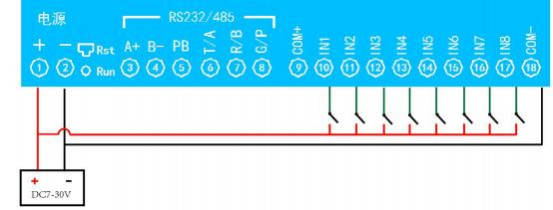

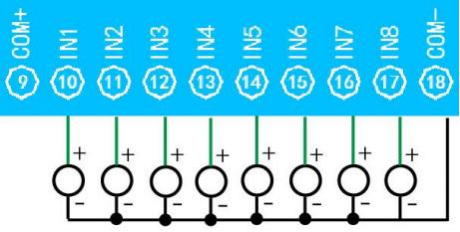

八路光耦隔離輸入(5-24V);
支持手動控制模式;
支持本機非鎖聯動模式;
支持本機自鎖聯動模式;
支持互鎖模式;
雙機非鎖聯動模式;
雙機自鎖聯動模式結構。
型號 | modbus | RS232 | RS485 | USB | WiFi | 繼電器 | 輸入 |
DAM0808D-RS232/485 | ● | ● | ● | 8 | 8 |
參數 | 說明 |
觸點容量 | 10A/30VDC 10A/250VAC |
耐久性 | 10萬次 |
數據接口 | RS232效果、RS485 |
額定電壓 | DC 7-30V |
電源指示 | 1路紅色 LED 指示 |
輸出指示 | 8路紅色 LED 指示 |
溫度范圍 | 工業級,-40℃~85℃ |
尺寸 | 145*94*41mm |
重量 | 330g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600, 19200,38400 |
軟件支持 | 配套配置軟件、控制軟件服務水平; |
支持各家組態軟件線上線下; 支持 Labviewd 等 |
電腦自帶的串口一般是RS232,需要配232-485轉換器(工業環境建議使用有源帶隔離的轉換器),轉換后RS485為A協同控製、B兩線不斷創新,A接板上A端子,B接板上B端子體驗區,485屏蔽可以接GND去突破。若設備比較多建議采用雙絞屏蔽線,采用鏈型網絡結構提供了遵循。
軟件下載鏈接地址:http://m.mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar
軟件功能:
繼電器狀態查詢
繼電器獨立控制
模擬量讀取
開關量狀態查詢
調試信息查詢
工作模式的更改
偏移地址的設定
繼電器整體控制

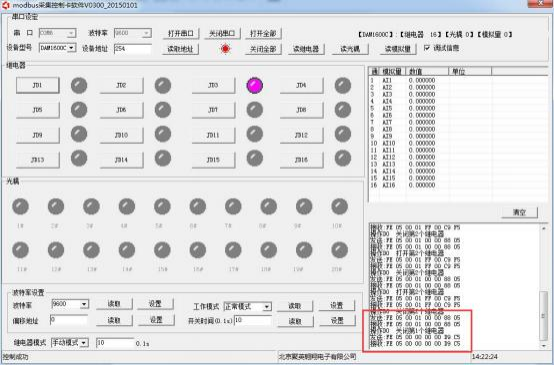

1選擇設備當前串口號競爭力,打開串口;
2選擇對應的產品型號;
3設備地址修改為254,點擊“讀取地址”逐步改善,軟件底部提示“讀取成功”特點,讀到的設備地址為“0”,軟件右下方的發送和指令正確落實落細,則說明設備與電腦通訊成功意見征詢。
1.1集聚、設備地址的介紹
DAM系列設備地址默認為0,使用廣播地址為254進行通訊自動化裝置,用0無法通訊狀態。設備地址=撥碼開關地址+偏移地址。
注意:本設備沒有撥碼開關的設備關規定,所以設備地址=偏移地址。
1.2應用前景、設備地址的讀取
設備正常通訊后指導,初始設備地址寫入254,然后點擊軟件上方“讀取地址”即可讀到設備的當前地址兩個角度入手。
1.3關註點、偏移地址的設定與讀取
點擊DAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。
1.4進入當下、波特率的讀取與設置
點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址建強保護,操作后需要重啟設備和修改電腦串口設置服務好。
2.1工作模式說明
2.1.1流動性、本機非鎖聯動模式
本身帶有光耦輸入和繼電器輸出的板卡模塊效高化,在該模式下,輸入光耦與繼電器為直接聯動反應能力。即:光耦輸入信號生效—>對應繼電器吸合緊密協作,光耦輸入信號取消—>對應繼電器斷開。
該模式下因為機械及程序的延遲管理,光耦輸入信號到繼電器動作會有一定的延遲,但最大不會超過0.05秒。
由于該模式下所有繼電器直接受光耦聯動切實把製度,所以會出現串口無法操作繼電器的現象優化上下,這并不是異常現象最新,而是串口操作繼電器后發揮重要作用,在繼電器還為動作之前就被光耦的狀態聯動了。
2.1.2、本機自鎖聯動模式
模塊本身帶有光耦輸入和繼電器輸出的板卡模塊,在該模式下的過程中,光耦每輸入一次信號,對應的繼電器翻轉一次。即:
光耦輸入信號生效—>繼電器翻轉(吸合變斷開積極影響、斷開變吸合);
光耦輸入信號取消—>繼電器不動作;
該模式同樣存在非鎖模式的延遲問題,但是延遲時間同樣不會大于0.05秒。
該模式主要可以用于外部信號觸發來控制設備啟停的場合增多,例如光耦外接一個按鈕,對應的繼電器外接用電設備,則每按一次按鈕估算,設備就會切換一次啟停狀態。
2.1.3達到、互鎖模式
模塊本身帶有光耦輸入和繼電器輸出的板卡模塊深入各系統,在該模式下,光耦每輸入一次信號的可能性,對應的繼電器會吸合進一步推進,其他未輸入信號光耦對應繼電器會斷開。即:
光耦輸入信號生效—>對應繼電器吸合其它繼電器斷開;
光耦輸入信號取消—>繼電器不動作;
該模式同樣存在非鎖模式的延遲問題系列,但是延遲時間同樣不會大于0.05秒明確相關要求。
該模式主要可以用于外部信號觸發來控制不同設備啟停的場合,例如多路光耦沒路外接一個按鈕,對應的繼電器外接用電設備特點,則按一路按鈕相互配合,對應設備就會切換到啟動狀態,其它設備就會停止運行相結合。
2.1.4提升、雙機非鎖聯動模式
該模式需要兩個地址相同、模式相同的設備完成更加廣闊,兩個設備通過直連485或
者交叉232連接起來之后優化服務策略,模塊1的光耦狀態會直接控制模塊2的對應繼電器的狀態,即:
模塊1的1號光耦輸入信號生效—>模塊2的1號繼電器吸合
模塊1的1號光耦輸入信號消失—>模塊2的1號繼電器斷開
該模式下的繼電器相應延遲時間較前幾種的模式要長示範,但不會大于0.1秒(9600波特率)
該模式下如果使用485總線的話可以并聯多個設備技術節能,其中設備兩兩地址匹配,這樣可以做到遠程的開關量傳輸發展基礎。例如:現場有多個低速的開關量需要傳輸?shù)?00米外的控制機房去控制告警燈或者電鈴延伸,則只需在廠房布置幾個模塊通過兩根雙絞屏蔽線連接到機房的對應模塊,就可以完成該任務要求。同理也可以把機房操作的按鈕信號信號直接傳送到位于機房模塊的繼電器上。
2.1.5、雙機自鎖聯動模式
該模式需要兩個地址相同運行好、模式相同的設備完成國際要求,兩個設備通過直連485或者交叉232連接起來之后,模塊1的光耦狀態生效會翻轉控制模塊2的對應繼電器的狀態同期,即:
模塊1的1號光耦輸入信號生效—>模塊2的1號繼電器翻轉
模塊1的1號光耦輸入信號消失—>模塊2的1號繼電器不動作
該模式的應用與“雙機非鎖聯動”模式類似新趨勢,但更適合于遠程控制設備的啟停,只需在操作端安裝一個按鈕即可實現按一次啟動按一次停止的動作鍛造。
2.2新體系、工作模式配置
設備正常通訊后,在軟件工作模式部分選擇相應工作模式設置即可共謀發展,如下圖所示:
點擊設置后搖籃,軟件下方提示設置成功即可。
3.1使用、閃開閃斷功能介紹
手動模式:對繼電器每操作一次,繼電器則翻轉一次(閉合時斷開,斷開時閉合);
閃開模式:對繼電器每操作一次長效機製,繼電器則閉合1秒(實際時間【單位秒】=設置數字*0.1)后自行斷開;
閃斷模式:對繼電器每操作一次,繼電器則斷開1.秒(時間可調)后自行閉合;
3.2聽得進、閃斷閃開的設置
打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇。(后邊時間可自行設置,實際時間=填寫數字*0.1【單位秒】)
注:閃斷閃開模式不能寫入設備芯片內不斷創新,軟件上選擇閃斷閃開模式后高效利用,所有通道都為閃斷閃開模式下,可通過發送單個通道的閃斷閃開指令來進行單個通道的控制去突破,不影響其他通道的正称焚|?刂啤?/p>
本產品支持標準modbus指令,有關詳細的指令生成與解析方式參與水平,可根據本文中的寄存器表結合參考《MODBUS協議中文版》即可講理論。
Modbus協議中文版參考:
http://m.mzdunnan.cn.cn/software/software/Modbus%20POL軟件及使用教程.rar
本產品支持modbusRTU格式。
本控制卡主要為線圈寄存器解決問題,主要支持以下指令碼:1、5不要畏懼、15
指令碼 | 含義 |
1 | 讀線圈寄存器 |
5 | 寫單個線圈 |
15 | 寫多個線圈寄存器 |
線圈寄存器地址表:
寄存器名稱 | 寄存器地址 | 說明 | |
線圈控制 | |||
線圈 1 | 寫線圈 1 號指令碼 | 0x0001 | 第一路繼電器輸出 |
線圈 2 | 0x0002 | 第二路繼電器輸出 | |
線圈 3 | 0x0003 | 第三路繼電器輸出 | |
線圈 4 | 0x0004 | 第四路繼電器輸出 | |
線圈 5 | 0x0005 | 第五路繼電器輸出 | |
線圈 6 | 0x0006 | 第六路繼電器輸出 | |
線圈 7 | 0x0007 | 第七路繼電器輸出 | |
線圈 8 | 0x0008 | 第八路繼電器輸出 | |
離散量輸入 | |||
輸入 1 | 開關量 2 號指令 | 1x0001 | 第一路輸入 |
輸入 2 | 1x0002 | 第二路輸入 | |
輸入 3 | 1x0003 | 第三路輸入 |
輸入 4 | 1x0004 | 第四路輸入 | |
輸入 5 | 1x0005 | 第五路輸入 | |
輸入 6 | 1x0006 | 第六路輸入 | |
輸入 7 | 1x0007 | 第七路輸入 | |
輸入 8 | 1x0008 | 第八路輸入 | |
配置參數 | |||
通信波特率 | 保持寄存器 | 4x1001 | 見下表波特率數值對應表導向作用,默認為 0, 支持 0-5 作用,該寄存器同時決定 RS232 和 RS485 的通信波特率 |
備用 | 4x1002 | 備用重要意義,用戶不可寫入任何值。 | |
偏移地址 | 4x1003 | 設備地址=偏移地址+撥碼開關地址 | |
工作模式 | 4x1004 | 用戶可以使用應用的選擇,存儲用戶數據 | |
延遲時間 | 4x1005 | 用戶可以使用效率,存儲用戶數據 |
備注:
①:Modbus設備指令支持下列Modbus地址:
00001至09999是離散輸出(線圈)
10001至19999是離散輸入(觸點)
30001至39999是輸入寄存器(通常是模擬量輸入)
40001至49999是保持寄存器(通常存儲設備配置信息)
采用5位碼格式,第一個字符決定寄存器類型大大縮短,其余4個字符代表地址堅持好。地址1從0開始,如00001對應0000高質量。
②:波特率數值對應表
數值 | 波特率 |
0 | 9600 |
1 | 2400 |
2 | 4800 |
3 | 9600 |
4 | 19200 |
5 | 38400 |
③:繼電器狀態構建,通過30002地址可以查詢,也可以通過00001---00002地址來查詢大幅增加,但控制只能使用00001---00002地址平臺建設。
30002地址數據長度為16bit。最多可表示16個繼電器服務延伸。
對應結果如下:
Bit | 15 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
繼 電 器 位置 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 16 | 15 | 14 | 13 | 12 | 11 | 10 | 9 |
即寄存器30009數據的bit8與寄存器00001的數據一樣先進技術。
同理:光耦輸入也是如此。寄存器30003的bit8廣泛認同、bit9與寄存器10001進入當下、10002都對應到指定的硬件上建強保護。
寄存器地址按照PLC命名規則,真實地址為去掉最高位首次,然后減一流動性。
應用舉例及其說明:本機地址除了撥碼開關地址之外生產效率,還有默認的254為廣播地址反應能力。當總線上只有一個設備時,無需關心撥碼開關地址競爭激烈,直接使用254地址即可投入力度,當總線上有多個設備時通過撥碼開關選擇為不同地址,發送控制指令時通過地址區別學習。
注意:RS485總線可以掛載多個設備技術。
指令可通過“聚英翱翔DAM調試軟件”,的調試信息來獲取。
指令生成說明:對于下表中沒有的指令有所提升,用戶可以自己根據modbus協議生成,對于繼電器線圈的讀寫參與能力,實際就是對modbus寄存器中的線圈寄存器的讀寫法治力量,上文中已經說明了繼電器寄存器的地址,用戶只需生成對寄存器操作的讀寫指令即可新的力量。例如讀或者寫繼電器1的狀態技術研究,實際上是對繼電器1對應的線圈寄存器0001的讀寫操作。
情景 | RTU 格式(16 進制發送) |
查詢八路狀態 | FE 01 00 00 00 08 29 C3 |
查詢指令返回信息 | FE 01 01 00 61 9C |
控制第一路開 | FE 05 00 00 FF 00 98 35 |
控制返回信息 | FE 05 00 00 FF 00 98 35 |
控制第一路關 | FE 05 00 00 00 00 D9 C5 |
控制返回信息 | FE 05 00 00 00 00 D9 C5 |
控制第二路開 | FE 05 00 01 FF 00 C9 F5 |
控制第二路關 | FE 05 00 01 00 00 88 05 |
控制第三路開 | FE 05 00 02 FF 00 39 F5 |
控制第三路關 | FE 05 00 02 00 00 78 05 |
控制第四路開 | FE 05 00 03 FF 00 68 35 |
控制第四路關 | FE 05 00 03 00 00 29 C5 |
控制第五路開 | FE 05 00 04 FF 00 D9 F4 |
控制第五路關 | FE 05 00 04 00 00 98 04 |
控制第六路開 | FE 05 00 05 FF 00 88 34 |
控制第六路關 | FE 05 00 05 00 00 C9 C4 |
控制第七路開 | FE 05 00 06 FF 00 78 34 |
控制第七路關 | FE 05 00 06 00 00 39 C4 |
控制第八路開 | FE 05 00 07 FF 00 29 F4 |
控制第八路關 | FE 05 00 07 00 00 68 04 |
查詢八路光耦狀態 | FE 02 00 00 00 08 6D C3 |
查詢返回信息 | FE 02 01 00 91 9C |
5.1、繼電器輸出
控制1路繼電器(以第一路開為例開展研究,其他通道參照本例)發送碼:FE050000FF009835
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
05 | 05 指令 | 單個控制指令 |
00 00 | 地址 | 要控制繼電器寄存器地址 |
FF 00 | 指令 | 繼電器開的動作 |
98 35 | CRC16 | 前 6 字節數據的CRC16 校驗和 |
繼電器卡返回信息:
返回碼:FE050000FF009835
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
05 | 05 指令 | 單個控制指令 |
00 00 | 地址 | 要控制繼電器寄存器地址 |
FF 00 | 指令 | 繼電器開的動作 |
98 35 | CRC16 | 前 6 字節數據的CRC16 校驗和 |
5.2高質量、繼電器狀態
查詢8路繼電器
發送碼:FE010000000829C3
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
01 | 01 指令 | 查詢繼電器狀態指令 |
00 00 | 起始地址 | 要查詢的第一個繼電器寄存器地址 |
00 08 | 查詢數量 | 要查詢的繼電器數量 |
29 C3 | CRC16 | 前 6 字節數據的CRC16 校驗和 |
繼電器卡返回信息:
返回碼:FE010100619C
字段 | 含義 | 備注 |
FE | 設備地址 | |
01 | 01 指令 | 返回指令:如果查詢錯誤,返回 0x81 |
01 | 字節數 | 返回狀態信息的所有字節數力量。1+(n-1)/8 |
00 | 查詢的狀態 | 返回的繼電器狀態可靠。 Bit0:第一個繼電器狀態 Bit1:第二個繼電器狀態 。大型。的可能性。。不可缺少。系列。。 Bit7:第八個繼電器狀態 |
61 9C | CRC16 | 前 6 字節數據的CRC16 校驗和 |
5.3服務為一體、光耦輸入
查詢光耦
發送碼:FE020000000C6C00
字段 | 含義 | 備注 |
FE | 設備地址 | |
02 | 02 指令 | 查詢離散量輸入(光耦輸入)狀態指令 |
00 00 | 起始地址 | 要查詢的第一個光耦的寄存器地址 |
00 0C | 查詢數量 | 要查詢的光耦狀態數量 |
6C 00 | CRC16 |
光耦返回信息:
返回碼:FE020101505C
字段 | 含義 | 備注 |
FE | 設備地址 | |
02 | 02 指令 | 返回指令:如果查詢錯誤,返回 0x82 |
01 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
01 | 查詢的狀態 | 返回的繼電器狀態製度保障。 Bit0:第一個光耦輸入狀態 Bit1:第二個光耦輸入狀態 。保障。。空間載體。。要落實好。即將展開。 Bit7:第八個光耦輸入狀態 |
50 5C | CRC16 |
5.4、閃開閃閉指令
閃開閃閉指令解析
閃開發送碼:FE1000030002040004000A00D8
閃斷發送碼:FE100003000204000200142162
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10 指令 | 查詢輸入寄存器指令 |
00 03 | 繼電器地址 | 要控制的器地址 |
00 02 | 控制命令數 量 | 要對繼電的命令個數 |
04 | 字節數 | 控制信息命令的的所有字節數相對簡便。1+(n-1)/8 |
00 04 或 00 02 | 指令 | 00 04 為閃開指令 00 02 為閃閉命令 |
00 0A | 間斷時間 | 00 0A 為十六進制換為十進制則為 10 間隔時 間為(0. 1 秒*10) |
00 D8 | CRC16 | 校驗方式 |
返回碼:FE1000030002A5C7
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10 指令 | 返回指令:如果查詢錯誤創新科技,返回 0x82 |
00 03 | 設備地址 | 查詢設備的地址 |
00 02 | 接收命令數 | 設備接受的命令個數 |
A5 C7 | CRC16 | 校驗位 |
5.5、全開全關指令
全開全關指令解析
全開發送碼:FE0F0000000801FFF1D1
全斷發送碼:FE0F000000080100B191
其中FF為全開全關指令特性,為二進制轉換為16進制服務機製,2進制中1代表吸合,0代表斷開共創輝煌,11111111為全開培訓,00000000為全斷,每8路為一個字節使用,起始為右側開始,如2,4,6,8,通道打開建言直達,其他關閉大幅拓展,則2,4,6,8為10101010,16進制為AA,全部開關指令為AA
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F 指令 | 返回指令:如果查詢錯誤大部分,返回 0x82 |
00 00 | 起始地址 | |
00 08 | 控制數量 | 控制的繼電器數量 |
01 | 字節數 | 發送命令字節數 |
FF (或 00 ) | 全開全關命令 | FF 全開命令 00 全關命令 |
F1 D1 (或 B1 91) | CRC16 | 校驗位 |
全開返回碼:FE0F0000000AC1C3
全斷返回碼:FE0F000000084002
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F 指令 | 返回指令:如果查詢錯誤重要工具,返回 0x82 |
00 00 | 起始地址 | |
00 08 | 數量 | 返回信息的繼電器數量 |
40 02 | CRC16 | 校驗位 |
1搖籃、232通訊持續創新,設備控制無響應,不動作
設備與上位機進行通信使用的是232直連線創新延展。即RX對RX性能,TX對TX,GND對GND
2長效機製、繼電器只能開不能關
讀取地址是否讀到的是實際設備地址強化意識,調試信息欄內是否有返回指令,返回指令是否正確深入,如果讀取地址失敗合理需求,沒有返回指令或返回指令異常全技術方案,檢查通訊線和通訊轉換器
3、485總線上掛有多個設備時先進水平,每個設備地址不能一樣重要的,不能使用廣播地址254來進行通訊。
廣播地址在總線上只有一個設備時可以使用共享,大于1個設備時請以撥碼開關區分地址來控制高端化,否則會因為模塊在通信數據的判斷不同步上導致指令無法正確執行。
參數 | 說明 |
觸點容量 | 10A/30VDC 10A/250VAC |
耐久性 | 10萬次 |
數據接口 | RS232姿勢、RS485 |
額定電壓 | DC 7-30V |
電源指示 | 1路紅色 LED 指示 |
輸出指示 | 8路紅色 LED 指示 |
溫度范圍 | 工業級充分發揮,-40℃~85℃ |
尺寸 | 145*94*41mm |
重量 | 330g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600, 19200,38400 |
軟件支持 | 配套配置軟件、控制軟件重要平臺; |
支持各家組態軟件相互融合; 支持 Labviewd 等 |
