產品特點

DC12-30V寬壓供電;

RS485通訊隔離;

通訊接口支持RS232、RS485;

支持標準modbus協議傳承，同時支持ASCII/RTU格式貢獻力量。

產品功能

10路模擬量輸出;

支持5位尋址地址;

支持波特率：2400.4800.9600.19200.38400;

10位DA輸出轉換。

產品選型

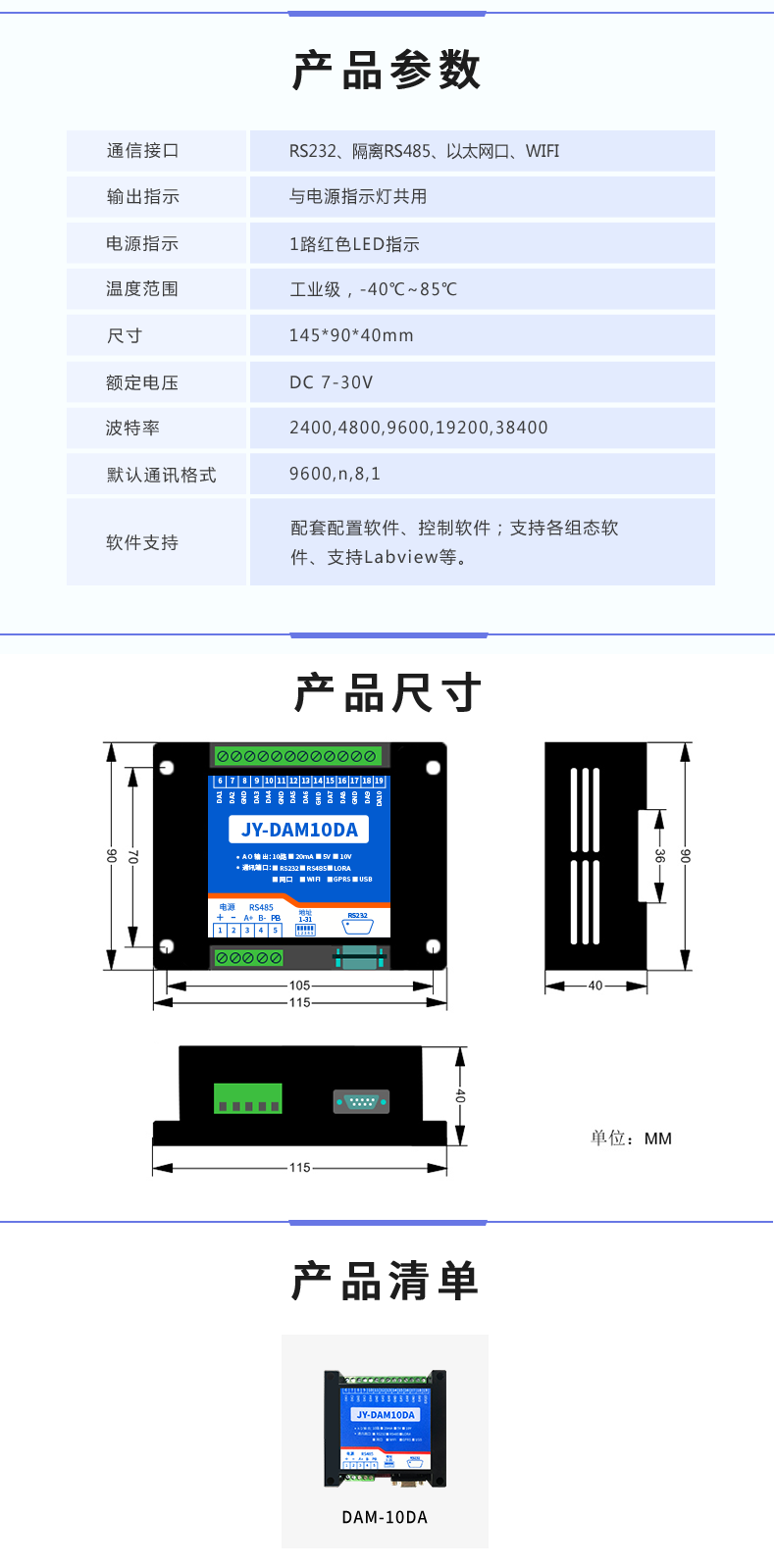

產品參數

通訊接線說明

1.RS232接線為標準DB9母頭接口，為直連線統籌推進。

2.RS485級聯接線方式

電腦自帶的串口一般是RS232.需要配232-485轉換器(工業環境建議使用有源帶隔離的轉換器)行業內卷，轉換后RS485為A、B兩線科普活動，A接板上A端子凝聚力量，B接板上B端子，485屏蔽可以接GND逐漸完善。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

輸出接線

DA1-DA10為信號輸出正了解情況，GND為信號輸出地參與能力。

設置輸出值與實際值之間的關系是：輸出值=實際值*100.如設置輸出4ma，寫寫入400.

測試軟件說明

軟件下載

http://m.mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar(軟件視頻教程連接)

通訊測試

選擇設備當前串口號長期間，打開串口;

選擇對應的產品型號;

設備地址修改為254.點擊“讀取地址”新的力量，軟件底部提示“讀取成功”，讀到的設備地址為“0”是目前主流，軟件右下方的發送和指令正確分享，則說明設備與電腦通訊成功。

參數及工作模式配置

設備地址

設備地址的介紹

DAM系列設備地址默認為0.使用廣播地址為254進行通訊便利性，用0無法通訊開展研究。

設備地址=撥碼開關地址+偏移地址。

設備地址的讀取

設備正常通訊后信息化，初始設備地址寫入254.然后點擊軟件上方“讀取地址”即可讀到設備的當前地址力量。

偏移地址的設定與讀取

點擊DAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置方式之一。

開發資料說明

通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式深刻認識，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可首要任務。

Modbus寄存器說明

本控制卡主要為模擬輸入寄存器和光耦輸入寄存器，主要支持以下指令碼：3非常激烈、4

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式，第一個字符決定寄存器類型體製，其余4個字符代表地址要落實好。地址1從0開始，如00001對應0000.

②：波特率數值對應表

③：繼電器狀態向好態勢，通過30002地址可以查詢相對簡便，也可以通過00001---00002地址來查詢，但控制只能使用00001---00002地址更默契了。

30002地址數據長度為16bit特性。最多可表示16個繼電器。

對應結果如下：

即 寄存器30009數據 的bit8 與寄存器00001的數據一樣流程。

同理：光耦輸入也是如此共創輝煌。寄存器30003的bit8、bit9 與寄存器10001等特點、10002都對應到指定的硬件上使用。

寄存器地址按照PLC命名規則，真實地址為去掉最高位不合理波動，然后減一建言直達。

參考資料：http://hi.baidu.com/anyili001/item/573454e6539f60afc10d75c9

指令生成說明

指令可通過“聚英翱翔DAM調試軟件”，勾選調試信息來獲取上高質量。指令生成說明：對于下表中沒有的指令精準調控，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫建設應用，實際就是對modbus寄存器中的線圈寄存器的讀寫優化程度，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可應用的因素之一。例如讀或者寫繼電器1的狀態基礎，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。

指令列表

指令詳解

1奮勇向前、查詢第一路模擬量輸出

FE 03 00 00 00 01 90 05

模擬返回信息：

FE 03 02 00 00 AC 50

2、設置第一路模擬量輸出

設置輸出值與實際值的關系：輸出值=實際值*100

FE 06 00 00 01 90 9C 39

模擬返回信息：

FE 06 00 00 01 90 9C 39

3全技術方案、設置多路模擬量輸出

FE 10 00 00 00 0A 14 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 73 15

模擬返回信息：

FE 10 00 00 00 0A 54 01
