DAM04-LAMP是一款專用的4路調光模塊機製，采用MOS管形式進行輸出不同占空比的周期信號以實現電壓的調節，可實現調光大面積、調壓發力、調速功能。上位機可使用485通訊進行控制設備集成應用，實現家居燈光明暗反應能力、顏色變化等功能。
產品介紹
DAM04-LAMP是一款專用的4路調光模塊競爭激烈，采用MOS管形式進行輸出不同占空比的周期信號以實現電壓的調節，可實現調光效果、調壓學習、調速功能。上位機可使用485通訊進行控制設備改善，實現家居燈光明暗、顏色變化等功能。
產品特點
DC7-30V直流供電;
RS485/RS232通訊控制;
30V10A負載電流設計;
0.01Hz~10000H寬頻輸出;
10000級占空比調節;
支持RGB565調色輸出
支持標準Modbus RTU/TCP/ASCII協議;
可以設置0-255個設備地址推廣開來，通過軟件設置空白區。
產品功能
4路MOS管輸出;
7~30V 10A/路負載設計;
RS485通訊控制;
支持波特率：2400.4800.9600.19200.38400.115200(可以通過軟件修改貢獻法治，默認9600);
版本說明
版本 | RGB565 | RS485 | RS232 |
JYDAM04-LAMP-RS232 | ● | ● | |
JYDAM04-LAMP-RS485 | ● | ● |
主要參數
參數 | 說明 |
工作電壓 | DC7-30V |
輸出電流 | 單路最大5A，4路總和不超過10A |
輸出功率 | 300W (最大) |
靜態功率 | 12V 8mA 約0.01W |
數據接口 | RS485 / RS232 |
輸出頻率 | 0.01Hz-10KHz 可調 默認1K |
PWM占空比 | 0-255 / 0-10000 |
電源指示 | 1路紅色LED指示（通電時常亮） |
溫度范圍 | 工業級應用優勢，-40℃～85℃ |
尺寸 | 80*50*32mm |
重量 | 60g |
默認通訊格式 | 9600.n,8.1 可配置其它通訊格式 |
波特率 | 2400.4800.9600.19200.38400,115200 |
軟件支持 | 配套配置軟件相對較高、控制軟件； |
引腳說明
功能 | 序號 | 引腳 | 說明 |
供電DC7-30V | 1 | VIN | 電源正極 |
2 | GND | 電源負極 | |
通訊 | 3 | R | 232通訊RX接口 |
4 | T | 232通訊TX接口 | |
3 | A+ | 485通訊A接口 | |
4 | B- | 485通訊B接口 | |
調光輸出 | 5 | VOUT | 電源正極輸出 |
6 | LED1 | 第一路調光輸出 | |
7 | LED2 | 第二路調光輸出 | |
8 | LED3 | 第三路調光輸出 | |
9 | LED4 | 第四路模擬量輸入信號正 | |
10 | GND | 電源負極 |
通訊接線說明
電腦自帶的串口一般是RS232.需要配232-485轉換器(工業環境建議使用有源帶隔離的轉換器)創新內容，轉換后RS485為A、B兩線舉行，A接板上A端子，B接板上B端子，485屏蔽可以接GND習慣。若設備比較多建議采用雙絞屏蔽線記得牢，采用鏈型網絡結構。
調試軟件介紹
調試使用時我們可以建立MODBUS POLL工程覆蓋，如上圖所示服務體系，使用03指令，0寄存器開始順延10位不可缺少，通訊成功后就可以進行調試和使用系列，如需要配置地址波特率等參數可以參照下表進行配置。
開發資料說明
通訊協議說明
本產品支持標準modbus指令服務為一體，有關詳細的指令生成與解析方式方案，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。
Modbus協議說明書下載鏈接地址：
http://m.mzdunnan.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar
Modbus寄存器說明
寄存器地址表：
寄存器名稱 | 支持指令碼 | 寄存器地址 | 說明 | |
LED調光輸出 | ||||
第一路輸出（0-255） | 03：保持寄存器 | 0 | 第一路255級占空比調節輸出 | |
第二路輸出（0-255） | 1 | 第二路255級占空比調節輸出 | ||
第三路輸出（0-255） | 2 | 第三路255級占空比調節輸出 | ||
第四路輸出（0-255） | 3 | 第四路255級占空比調節輸出 | ||
第一路輸出（0-10000） | 4 | 第一路10000級占空比調節輸出 | ||
第二路輸出（0-10000） | 5 | 第二路10000級占空比調節輸出 | ||
第三路輸出（0-10000） | 6 | 第三路10000級占空比調節輸出 | ||
第四路輸出（0-10000） | 7 | 第四路10000級占空比調節輸出 | ||
RGB565調節 | 8 | 支持RGB565數據相互配合，可輸入0-65535 | ||
上升軟起動時間（0.1S） | 9 | 亮度增加時的延時時間0-30000 | ||
下降軟起動時間（0.1S） | 10 | 亮度減小時的延時時間0-30000 | ||
配置參數 | ||||
通信波特率 | 03：保持寄存器 | 1000 | 見下表波特率數值對應表統籌發展，默認為0，支持0-5積極回應，該寄存器同時決定RS232和RS485的通信波特率 | |
備用 | 1001 | 備用可靠保障，用戶不可寫入任何值。 | ||
偏移地址 | 1002 | 設備地址=偏移地址+撥碼開關地址 | ||
頻率高位（0.01Hz） | 1004 | 默認1Khz,（0.01Hz-10kHz） | ||
頻率高位（0.01Hz） | 1005 | 無需修改 | ||
掉電記憶 | 1010 | 0：關閉 1：開啟 | ||
備注：
①：RGB565描述
低字節的前5位用來表示B(BLUE)
低字節的后三位+高字節的前三位用來表示G(Green)
高字節的后5位用來表示R(RED)
②：對Modbus的定義說明為準共同努力。
PLC例程下載地址：
http://m.mzdunnan.cn.cn/zlxz/danziliao/1226.html
第三方組態(MCGS/組態王/力控/WINCC/威綸通)例程下載地址：
http://m.mzdunnan.cn.cn/software/software/第三方組態例程.rar
②：波特率及校驗位
串口1保持寄存器地址1000
字節位數 | 定義 | 說明 |
Bit0~Bit7 | 波特率 | 0：9600 1：2400 2：4800 3：9600 4：19200 5：38400 6：115200 7：57600 8：56000 9：14400 10：1200 |
Bit8~Bit9 | 奇偶校驗 | 0：無校驗 1：偶校驗（Even） 2：奇校驗（Odd） |
Bit10~Bit11 | 停止位 | 0：停止位1位 1：停止位2位 2：停止位1.5位 |
情景1控制輸出 | RTU格式（16進制發送） |
查詢四路狀態 | FE 03 00 00 00 04 50 06 |
查詢指令返回信息 | FE 03 08 00 64 00 FF 00 FF 0.0 0A 27 25(舉例) |
控制第一路輸出 | FE 06 00 00 00 FF DD 85 |
控制返回信息 | FE 06 00 00 00 FF DD 85 |
控制第一路關閉 | FE 06 00 00 00 00 9D C5 |
控制返回信息 | FE 06 00 00 00 00 9D C5 |
控制第二路輸出 | FE 06 00 01 00 FF 8C 45 |
控制第二路關閉 | FE 06 00 01 00 00 CC 05 |
控制第三路輸出 | FE 06 00 02 00 FF 7C 45 |
控制第三路關閉 | FE 06 00 02 00 00 3C 05 |
控制第四路輸出 | FE 06 00 03 00 FF 2D 85 |
控制第四路關閉 | FE 06 00 03 00 00 6D C5 |
情景2 控制RGB565 | |
控制RGB565輸出 | FE 06 00 08 FE DC 5D FE |
查詢指令返回信息 | FE 06 00 08 FE DC 5D FE |
情景3設置延時啟動和關閉 | |
延時啟動設置 | FE 06 00 09 00 0A CD C0 |
延時關閉設置 | FE 06 00 0A 00 0A 3D C0 |
指令詳解
4.1服務品質、單路LED
模擬量數據與實際輸出值之間的關系為：實際值=輸出值*0.01
設置第一路模擬量輸出
FE 06 00 00 00 FF DD 85
字段 | 含義 | 備注 |
FE | 設備地址 | |
06 | 06指令 | 占空比調節輸出 |
00 00 | 地址 | 要設置第一路模擬量寄存器地址 0 |
00 FF | 數值 | 要設置的模擬量數值 0x00FF = 255 |
DD 85 | CRC16 | 校驗碼 |
模擬返回信息：
FE 06 00 00 00 FF DD 85
字段 | 含義 | 備注 |
FE | 設備地址 | |
06 | 06指令 | 占空比調節輸出 |
00 00 | 地址 | 要設置第一路模擬量寄存器地址 0 |
00 FF | 數值 | 要設置的模擬量數值 0x00FF = 255 |
DD 85 | CRC16 | 校驗碼 |
4.2、設置多路模擬量輸出
FE 10 00 00 04 08 00 00 00 00 00 00 00 00 00 BB F5
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 寫多路輸出寄存器指令 |
00 00 | 地址 | 輸出的第一路LED寄存器地址 |
00 04 | 輸出數量 | LED輸出的數量 |
08 | 字節數 | 設置輸出字節數 |
00 00 ...... 00 00 | 模擬量輸出值 | 第一路LED輸出 ...... 第四路LED輸出 |
BB F5 | CRC16 | 校驗位 |
模擬返回信息：
FE 10 00 00 00 04 D5 C5
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 寫多路輸出寄存器指令 |
00 00 | 地址 | 要設置的第一路LED寄存器地址 |
00 04 | 輸出數量 | LED輸出的數量 |
D5 C | CRC16 | 校驗位 |
參數及工作模式配置
設備地址
設備地址的介紹
DAM系列設備地址默認為1.使用廣播地址為254進行通訊智能化，用0無法通訊生產製造。
設備地址=偏移地址。
設備地址的介紹
設備正常通訊后綜合措施，初始設備地址寫入254.然后點擊軟件上方“配置參數”即可讀到設備的當前地址多元化服務體系。
偏移地址的設定與讀取
點擊JYDAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。
波特率的讀取與設置
點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址攜手共進，操作后需要重啟設備和修改電腦串口設置實力增強。
| DAM04-LAMP 4路燈光調色控制說明書 | DAM04-LAMP 4路燈光調色控制說明書 |
| Modbus工程 | Modbus工程 |
| 測試軟件 | DAM調試軟件 |
| JYDAM調試軟件 | |
| 應用軟件 | 聚英組態軟件 |
| 協議說明 | 協議說明 |
| 參考源碼 | 參考源碼 |
| PLC例程 | PLC例程 |
| 第三方組態例程 | 第三方組態例程 |
天貓旗艦店
點擊購買阿里巴巴
點擊購買銷售專線： 010-82899827/1 4006688400 7x24小時銷售服務熱線
聯系郵箱：juyingele@163.com
在線咨詢： 點擊咨詢
聯系郵箱：juyingele@163.com
聯網方式：RS232
功能說明：12DO+8DI+8AI+4AO
版本說明：智能自控版
聯網方式：RS232/RS485
功能說明：24DO+24DI+2AO
版本說明：智能自控版
聯網方式：RS232/RS485/網口/WiFi
功能說明：2DO+8AI+8AO+12PT
版本說明：標準版
聯網方式：RS485 / RS232 (可選)
功能說明：4路/6路/8路/16路AIA0模擬量輸出
版本說明：標準版
聯網方式：RS485/網口/WIFI/4G
功能說明：8DO+8DI+8AI+4AO
版本說明：智能自控版

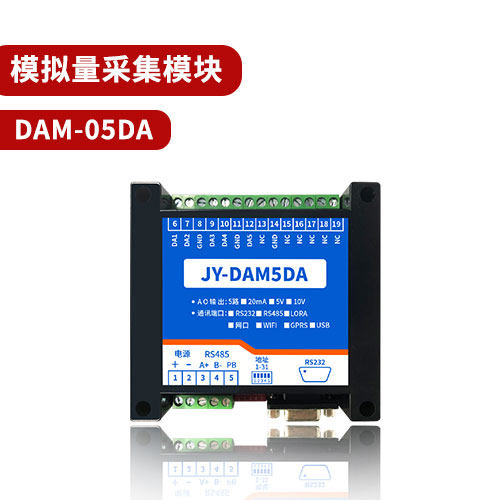

聯網方式：RS232/RS485
