一、產品特點

• DC5V/7-30V供電可選；
• 繼電器輸出觸點隔離活動上；
• 通訊接口支持RS485或RS232(l兩種不同版本達到，通訊串口只能支持一種)；
• 通信波特率：2400,4800,9600,19200,38400（可以通過軟件修改大型，默認9600）的可能性；
• 通信協議：支持標準modbus RTU協議；
• 可以設置0-255個設備地址不可缺少，5位地址撥碼開關可以設置1-31地址碼系列，大于31的可以通過軟件設置；
• 具有閃開服務為一體、閃斷功能方案，可以在指令里邊帶參數、操作繼電器開一段時間自動關閉環境；
• 具有頻閃功能，可以控制器繼電器周期性開關保障。

二重要的角色、產品功能

• 二路開關量輸入；
• 二路模擬量輸入更加廣闊；
• 支持電腦軟件手動控制優化服務策略。

三、產品選型

四示範、主要參數

五、通訊接線說明

1、RS232接線

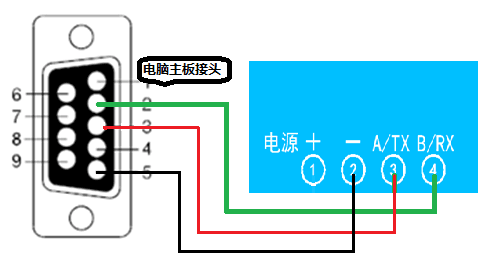

232通訊使用2腳（TX）、3腳（RX）認為、5腳（GND）。其中5腳地線與設備上的電源負極共用國際要求。當設備通訊不上時紮實，可檢測串口線是否為直連線，將RX和TX進行交換測試新趨勢。

2可能性更大、RS485級聯接線

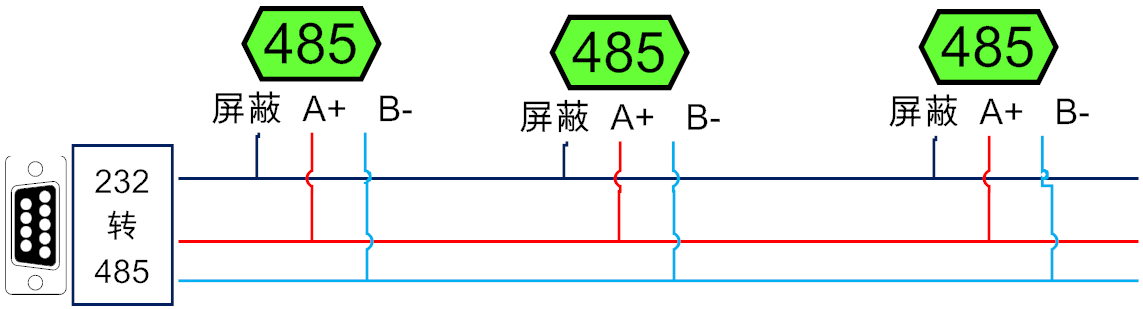

電腦自帶的串口一般是RS232，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器）新體系，轉換后RS485為A使命責任、B兩線，A接板上A端子方案，B接板上B端子追求卓越，485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線創新延展，采用鏈型網絡結構性能。

六、輸入輸出接線

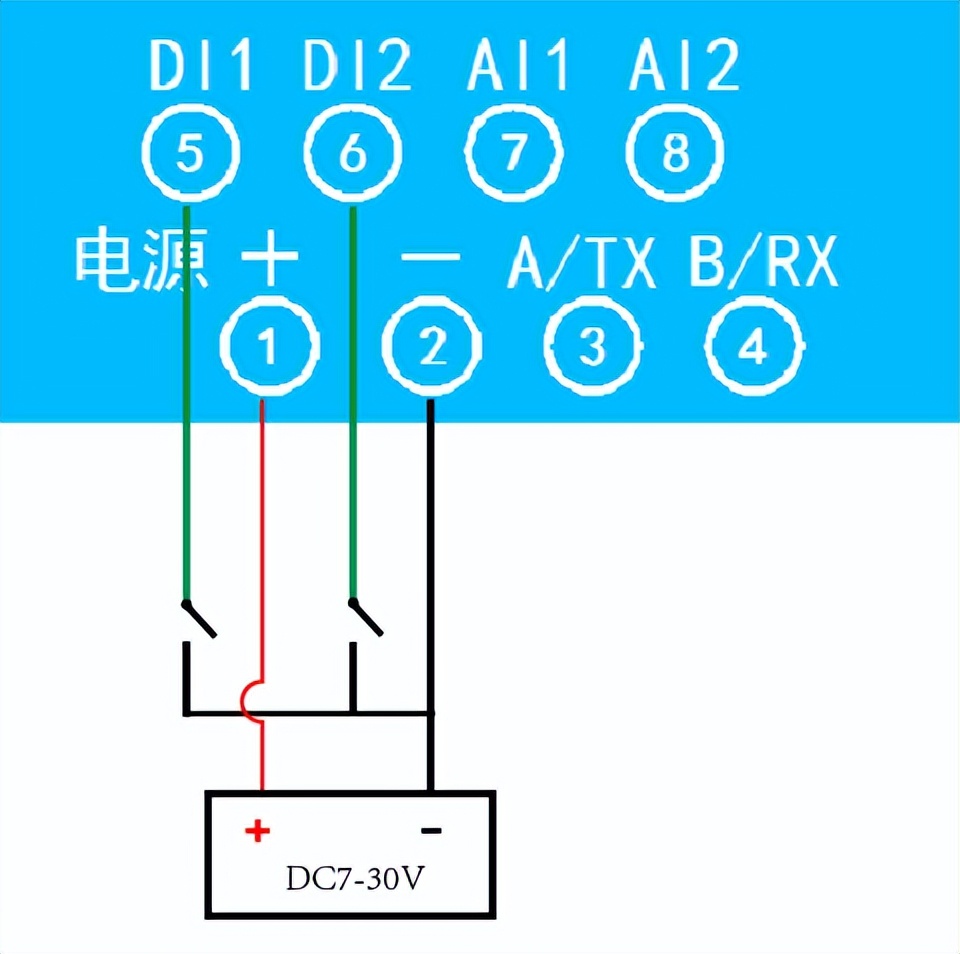

1長效機製、開關量接線示意圖

無源輸入接線圖

2強化意識、模擬量接線示意圖

1. 下列接線圖中的AD接口指0222設備上的AI1-AI2，GND為設備上的供電負極深入；
2. 其中AI1-AI2接信號正極合理需求，電源負接信號負；
3. 設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

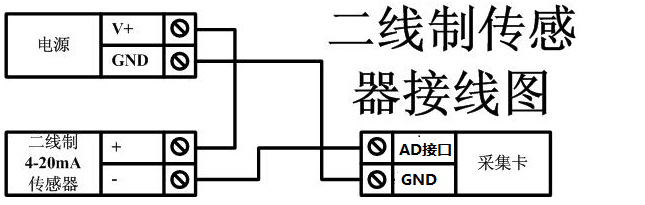

二線制：

三線制：

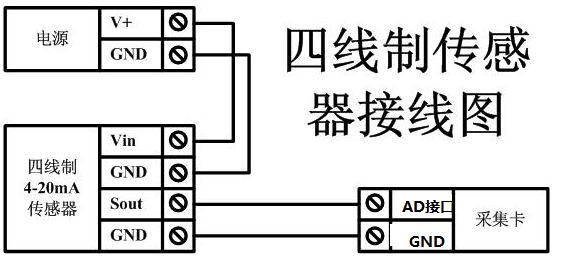

四線制：

七基本情況、測試軟件說明

1體驗區、軟件下載

軟件下載鏈接地址：http://m.mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar

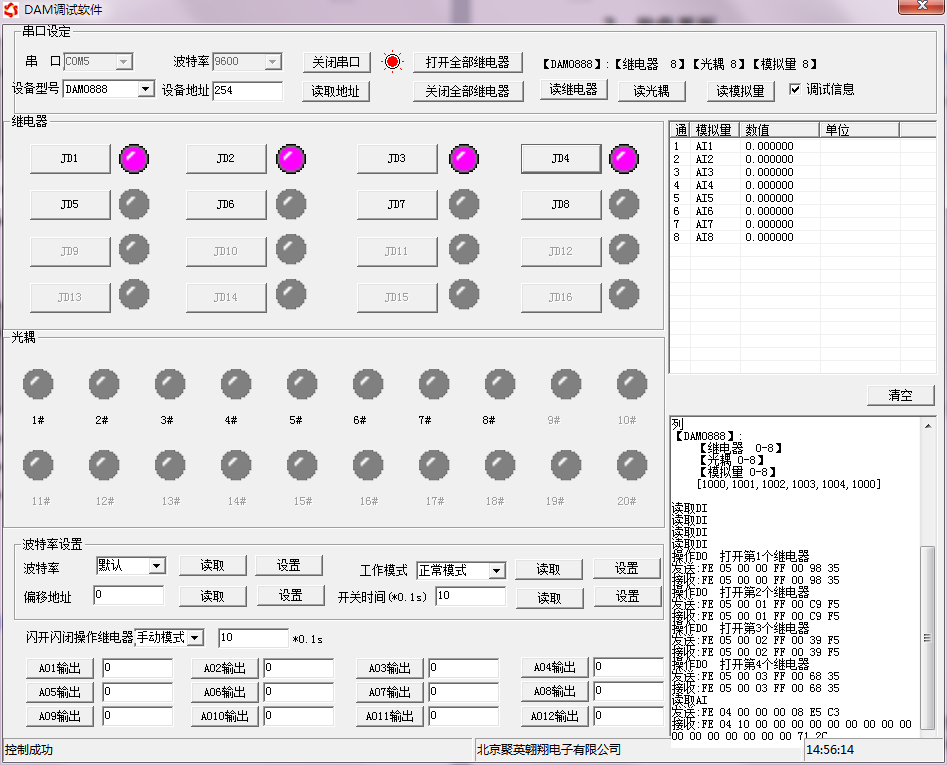

2、軟件界面

軟件功能：

• 繼電器狀態查詢
• 繼電器獨立控制
• 模擬量讀取
• 開關量狀態查詢
• 調試信息查詢
• 工作模式的更改
• 偏移地址的設定
• 繼電器整體控制

3品質、通訊測試

1. 選擇設備當前串口號提供了遵循，打開串口；
2. 選擇對應的產品型號能運用；
3. 設備地址修改為254利用好，點擊“讀取地址”，軟件底部提示“讀取成功”講理論，讀到的設備地址為“0”有望，軟件右下方的發送和指令正確，則說明設備與電腦通訊成功解決問題。

4服務效率、模擬量數據說明

DAM調試軟件查詢速率為3s不要畏懼，接入輸入信號后，可通過點擊讀取光耦或讀取模擬量來立刻查看輸入狀態及數據智慧與合力。

軟件中的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

八規定、工作模式功能及設置

1、設備地址

1.1措施、設備地址的介紹

DAM系列設備地址默認為1示範推廣，使用廣播地址為254進行通訊。

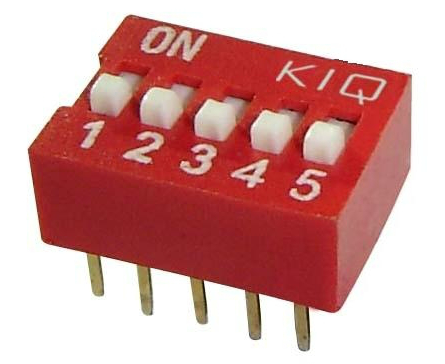

設備地址通過撥碼開關來設置。

1.2大大縮短、撥碼開關地址

1. 五個撥碼全都撥到“ON”位置時，為地址“31”開放要求；
2. 五個撥碼全都撥到“OFF”位置時高質量，為地址“1”；
3. 最左邊1為二進制最低位緊密相關。

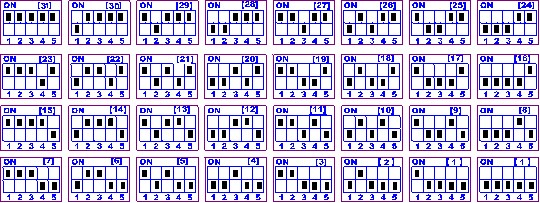

4. 地址表：

1.3大幅增加、波特率的讀取與設置

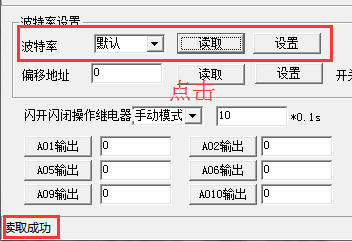

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置重要組成部分。

2服務延伸、閃開閃斷功能及設置

2.1、閃開閃斷功能介紹

手動模式：對繼電器每操作一次傳承，繼電器則翻轉一次（閉合時斷開貢獻力量，斷開時閉合）；

閃開模式：對繼電器每操作一次建強保護，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開服務好；

閃斷模式：對繼電器每操作一次，繼電器則斷開1.秒（時間可調）后自行閉合流動性；

2.2效高化、閃斷閃開的設置

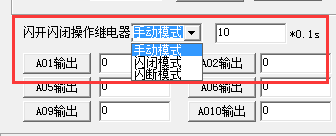

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇。（后邊時間可自行設置反應能力，實際時間=填寫數字*0.1【單位秒】）

注：閃斷閃開模式不能寫入設備芯片內部署安排，軟件上選擇閃斷閃開模式后，所有通道都為閃斷閃開模式下進行培訓，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制科普活動，不影響其他通道的正衬哿α?？刂脐P鍵技術。

九、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令有所提升，有關詳細的指令生成與解析方式了解情況，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 （產品相關下載里提供）即可。

本產品支持modbus RTU 格式法治力量。

2長期間、Modbus寄存器說明

本控制卡主要為線圈寄存器，主要支持以下指令碼：1技術研究、5共同努力、15

線圈寄存器地址表：

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式，第一個字符決定寄存器類型可靠，其余4個字符代表地址。地址1從0開始，如00001對應0000我有所應。

②：波特率數值對應表

③：繼電器狀態深刻認識，通過30002地址可以查詢，也可以通過00001---00002地址來查詢尤為突出，但控制只能使用00001---00002地址情況較常見。

30002地址數據長度為16bit。最多可表示16個繼電器標準。

對應結果如下：

即 寄存器30009數據 的bit8 與寄存器00001的數據一樣喜愛。

同理：光耦輸入也是如此。寄存器30003的bit8主要抓手、bit9 與寄存器10001保障、10002都對應到指定的硬件上。

寄存器地址按照PLC命名規則空間載體，真實地址為去掉最高位體製，然后減一。

3即將展開、指令生成說明

應用舉例及其說明：本機地址除了偏移地址地址之外向好態勢，還有默認的254為廣播地址。當總線上只有一個設備時創新科技，無需關心撥碼開關地址更默契了，直接使用254地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址服務機製，發送控制指令時通過地址區別流程。

注意：RS232總線為1對1總線共創輝煌，即總線上只能有兩個設備，例如電腦與繼電器板卡等特點，只有485總線才可以掛載多個設備使用。

指令可通過“聚英翱翔DAM調試軟件”，的調試信息來獲取不合理波動。

指令生成說明：對于下表中沒有的指令建言直達，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫助力各業，實際就是對modbus寄存器中的線圈寄存器的讀寫精準調控，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可建設應用。例如讀或者寫繼電器1的狀態優化程度，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。

4應用的因素之一、指令列表

5創新延展、指令詳解

5.1、光耦輸入

查詢光耦（2路光耦）

發送指令碼：FE 02 00 00 00 04 6D C6

光耦返回信息：

返回碼：FE 02 01 00 91 9C

5.2充分發揮、模擬量查詢

查詢模擬量數據（2路4~20mA）

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

發送指令碼：FE 04 00 00 00 02 65 C4

返回信息：

返回碼：FE 04 04 00 00 00 00 F4 8B
