一相結合、產品介紹

1提升、產品概述

人體紅外傳感器是將人體移動信號轉換成開關量輸出或者 485 輸 出∠嚓P性？蓮V泛應用于樓宇報警競爭力，安防監控。安全可靠的必然要求，外觀美觀的過程中，安裝 方便。

2狀況、產品特點

l DC7-30V 寬壓供電範圍和領域；

l 熱釋紅外檢測

l RS485 和繼電器開關量輸出

l 觸發延時可調節

l 報警輸出延時可設置

l 長壽命、高精度業務、高重復性、高穩定性；

3完善好、產品功能

l 熱釋紅外檢測

l 支持 RS485 通訊促進進步；

l 支持標準 Modbus RTU 協議；

l 0-255 設備地址可通過軟件設置全過程；

l 支持波特率：2400,4800,9600, 19200,38400, 115200(默認 9600)更高要求。

4、型號說明

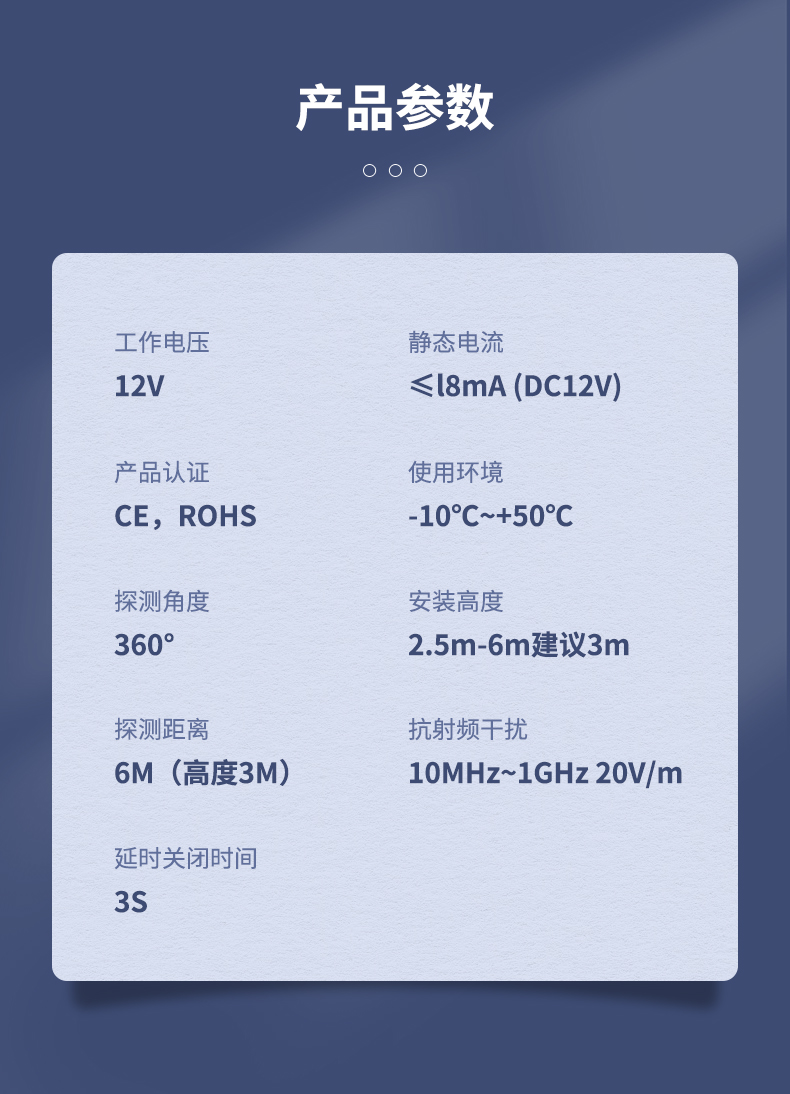

二優勢領先、主要參數

三經驗分享、接口說明

1 、撥碼開關

1 、五個撥碼全都撥到“ON ”位置時搖籃，為“31 ”；

2 創造、五個撥碼全都撥到“OFF ”位置時使用，為“0 ”；

3 保供、最左邊 1 為二進制最低位能力建設。

JY-DAM-PIR 版本：

作為觸發延遲時間使用。

如：撥碼開關 1 和 3 撥到“ON ”位置技術創新。觸發延遲時間設置為 5 秒

JY-DAM-PIR-485 版本： 作為設備地址使用醒悟。

2 、電位器

輸出保持時間

JY-DAM-PIR-485 版本輸出保持時間可通過內部寄存器來配置選擇是否啟用生產體系。 電位器數值范圍：1~1000

如： 電位器數值為200 新模式，輸出保持時間為 2 秒 電位器數值為 500 ，輸出保持時間為 5 秒

電位器數值為 800 高質量，輸出保持時間為 20 秒  電位器數值為 1000 應用情況，輸出保持時間為 60 秒

四、通訊接線說明

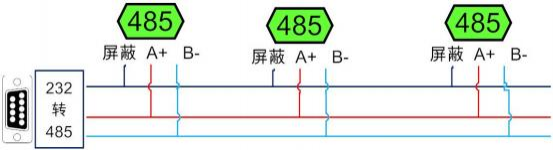

1 、RS485 級聯接線方式

 電腦自帶的串口一般是 RS232 也逐步提升，需要配 232-485 轉換器(工業環境 建議使用有源帶隔離的轉換器) ，轉換后 RS485 為 A 能力和水平、B 兩線組織了，A 接 板上 A 端子，B 接板上 B 端子註入了新的力量，485 屏蔽可以接隔離地表現。

若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構說服力，在 485 總線的頭尾兩端的信號線 AB 之間各并聯一個 120R 電阻導向作用。

五、開發資料說明

1 作用、通訊協議說明

本產品支持標準modbus 指令重要意義，有關詳細的指令生成與解析方式，可根據本文中的寄存 器表結合參考《MODBUS 協議中文版》 即可應用的選擇。

Modbus 協議說明書下載鏈接地址：

http://www.juyingele.com.cn/software/software/Modbus%20POLL 軟件及使用教 程.rar

2 效率、Modbus 寄存器說明

寄存器地址表：

功能碼01  線圈寄存器

功能碼02  輸入寄存器

功能碼04  輸入寄存器

功能碼03  保持寄存器

備注：

① ：對 Modbus 的定義說明為準研究成果。

PLC 例程下載地址：

http://m.mzdunnan.cn.cn/zlxz/danziliao/1226.html

第三方組態(MCGS/組態王/力控/WINCC/威綸通)例程下載地址：

http://m.mzdunnan.cn.cn/software/software/第三方組態例程.rar

② ：波特率及校驗位

串口 1 保持寄存器地址 1000

3發展契機、指令列表

4、指令詳解

報警狀態查詢

FE 04 00 00 00 01 25 C5

模擬返回信息：

FE 04 02 00 01 6CE4

修改地址

FE 06 03 EA 00 02 3D B4

返回信息：

FE 06 03 EA 00 02 3D B4

六、測試軟件說明

1 改造層面、軟件下載

軟件下載鏈接地址：http://www.juyingele.com.cn/software/software/聚英翱翔 DAM 調試軟件使用教程.rar

2 機製、軟件界面

JYDAM 調試軟件：

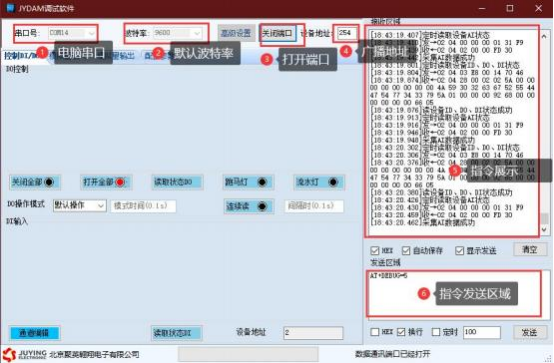

通訊測試

1   選擇設備當前串口號；

2   選擇默認波特率 9600大面積；

3   打開端口：

4   右側有接收指令發力，即通訊成功。

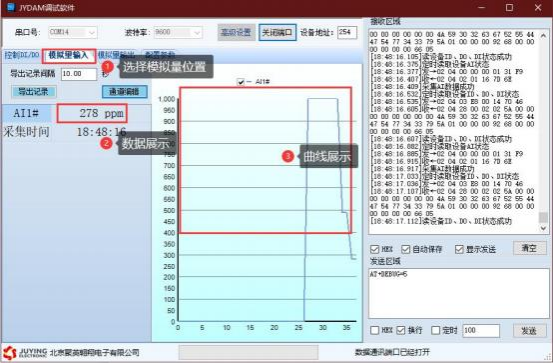

3集成應用、模擬量數據輸入說明

1   選擇模擬量輸入反應能力；

2   下方可以直接查看數據大小和實時曲線。

七競爭激烈、參數及工作模式配置

1 投入力度、設備地址

1.1 、設備地址的介紹

DAM 系列設備地址默認為 1 學習，使用廣播地址為 254 進行通訊技術，用0 無法通訊。

設備地址=偏移地址。

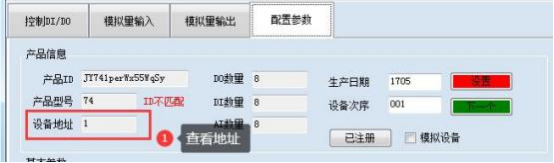

1.2 結構重塑、設備地址的讀取

設備正常通訊后，初始設備地址寫入254 空白區，然后點擊軟件上方“配置參數 ” 即可讀到設備的當前地址貢獻法治。

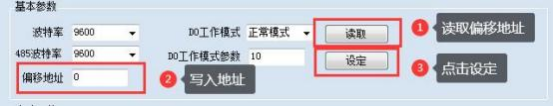

  1.3 、偏移地址的設定與讀取

點擊 JYDAM 調試軟件下方偏移地址后邊的“讀取 ”或“設置 ”來對設備的 偏移地址進行讀取或設置應用優勢。

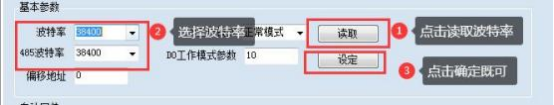

2 相對較高、波特率的讀取與設置

點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置發展需要。

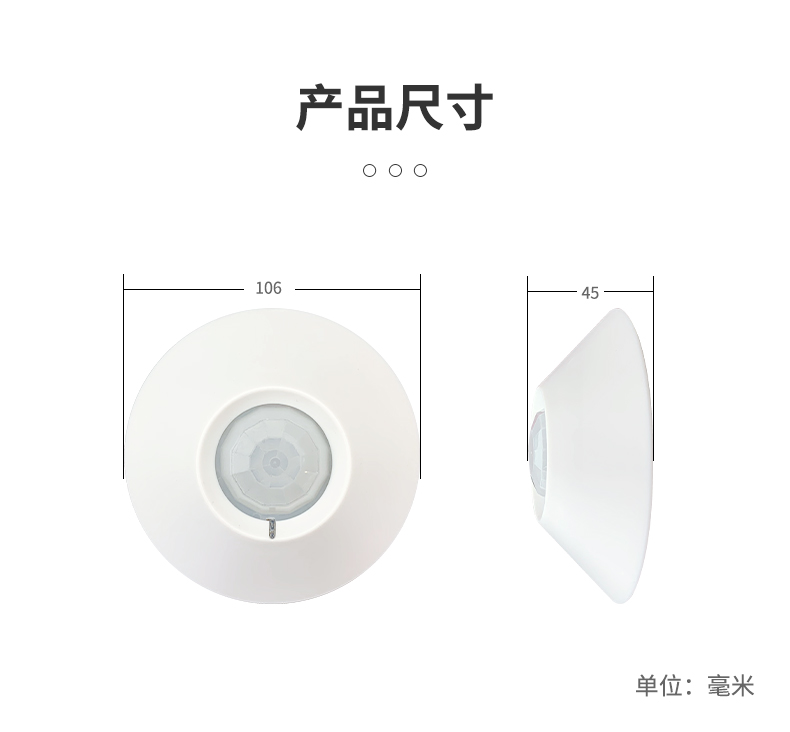

八創新內容、外殼尺寸

九、常見問題與解決方法

（1）485 設備與上位機不能通訊

答：檢查接線是否錯誤舉行，可使用廣播地址 254 通訊嘗試。
