一紮實做、產品特點

• DC12-30V寬壓供電；
• RS485通訊隔離規模設備，輸入光耦隔離支撐作用，繼電器輸出觸點隔離；
• 通訊接口支持RS232至關重要、RS485著力提升；
• 支持標準modbus協議，同時支持RTU格式效率；
• 具有閃開良好、閃斷功能，可以在指令里邊帶參數增強、操作繼電器開一段時間自動關閉倍增效應；
• 具有頻閃功能，可以控制器繼電器周期性開關戰略布局；
• 可以設置0-255個設備地址重要意義，通過軟件設置。

二講道理、產品功能

• 8路光耦輸入（5-24V）引領；
• 12路繼電器輸出；
• 8路12位分辨率模擬量電壓輸入更加廣闊；
• 4路12位分辨率模擬量隔離輸出
• 支持波特率：2400,4800,9600,19200,38400（可以通過軟件修改優化服務策略，默認9600）；

三示範、版本說明

1. 普通版：

• 設備默認輸入和輸出之間為互相獨立技術節能，沒有關系。

②、智能自控版：

• 定時控制----年月日時分秒自定義設置時間控制延伸，可循環有很大提升空間；
• 輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系；
• 開關量聯動----手動開關或開關量觸發設備與控制輸出聯動；
• 模擬量自動控制----自定義模擬量上下限閾值認為，觸發后自動控制；
• 場景控制-----自定義完整的邏輯控制觸發條件國際要求；
• 70組規則設定----多達70組規則條件設定拓展應用，滿足各種邏輯要求。

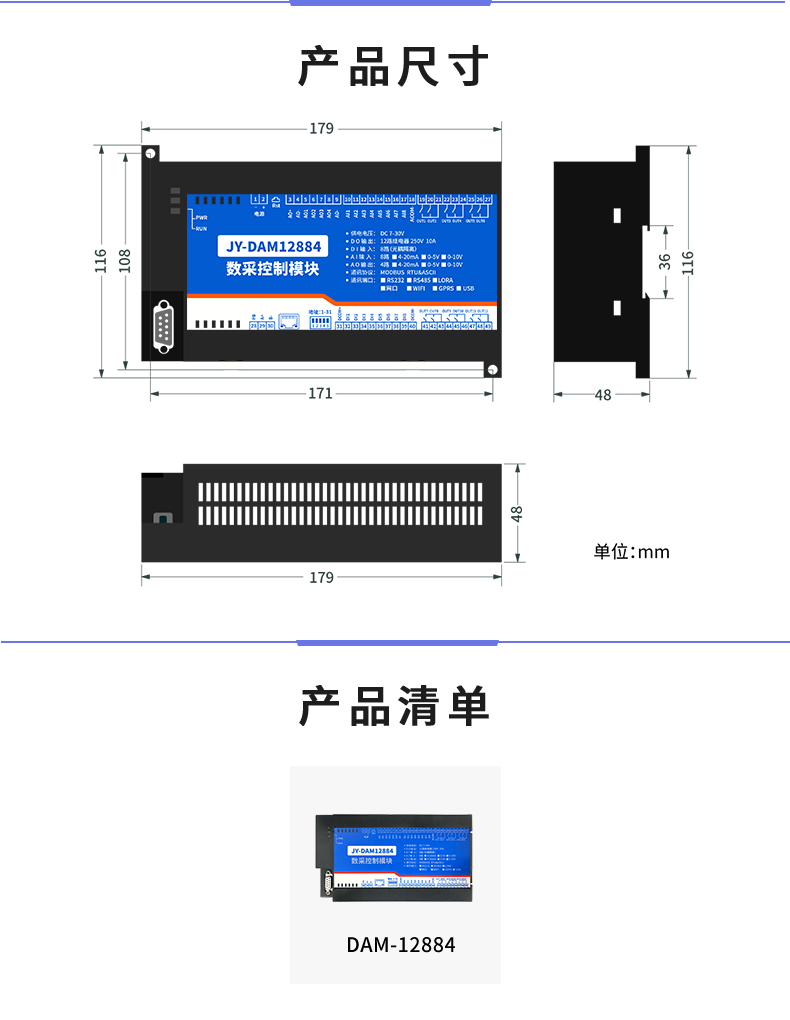

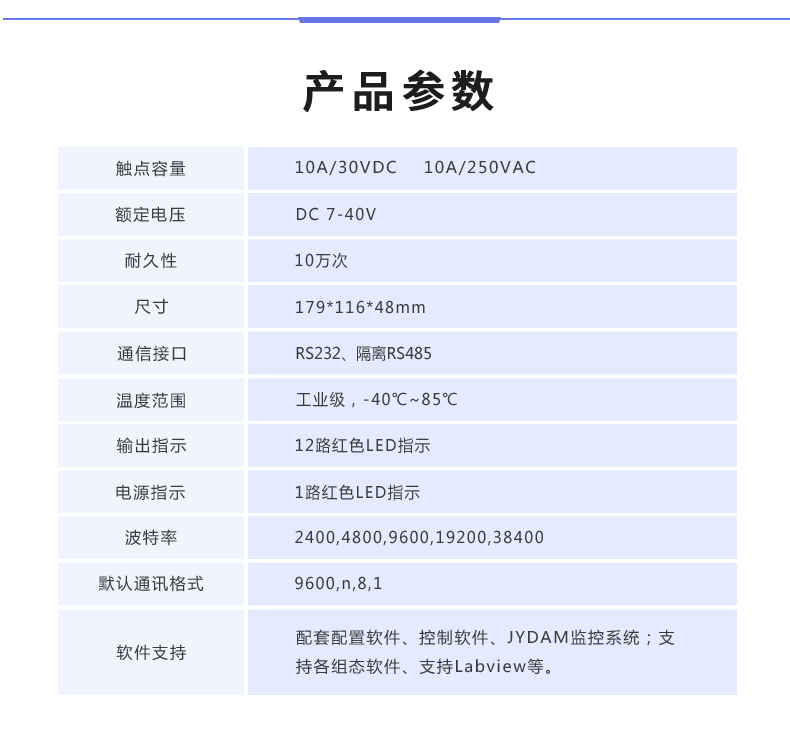

四效果較好、主要參數

五情況、接口說明

1、引腳說明

六、通訊接線說明

1等多個領域、RS485級聯接線方式

電腦自帶的串口一般是RS232互動講，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器），轉換后RS485為A哪些領域、B兩線支撐能力，A接板上A端子，B接板上B端子像一棵樹，485屏蔽可以接GND協同控製。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構高效利用。

2體驗區、RS232接線

RS232接口為DB9頭接口，使用標準直通線連接品質。

七提供了遵循、輸入輸出接線

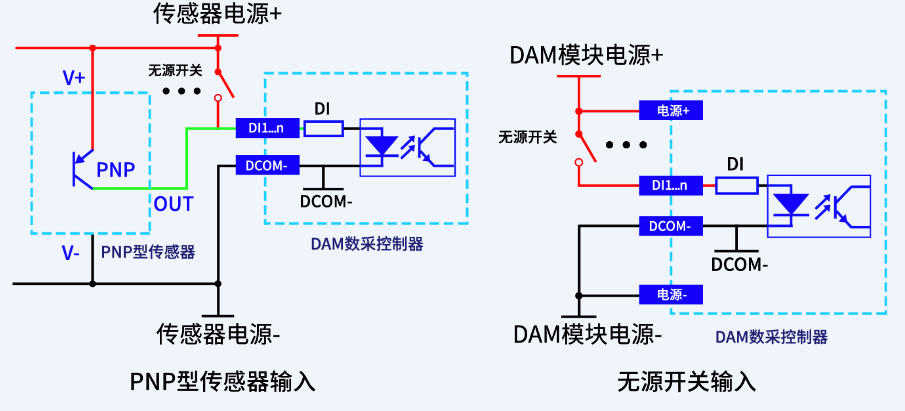

1、開關量接線示意圖

2能運用、繼電器接線說明

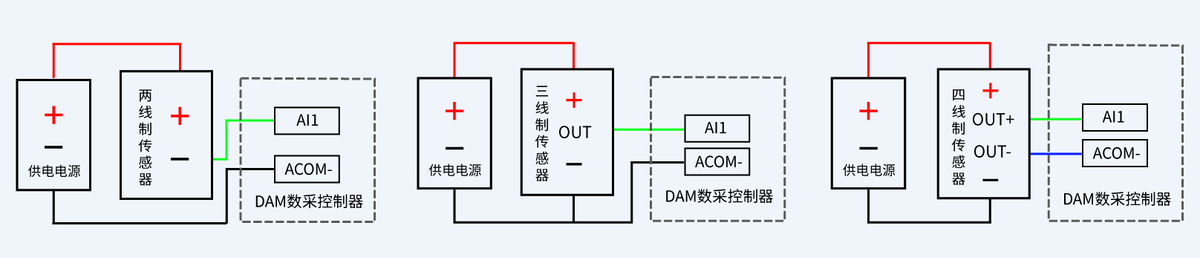

3利用好、模擬量接線示意圖

下圖中的電源部分為傳感器供電，AI1-AI8接傳感器信號正講理論，ACOM-為傳感器信號負增幅最大，ACOM+不用具體而言。

設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

八最為顯著、測試軟件說明

1滿意度、軟件下載

軟件下載鏈接地址：http://m.mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar

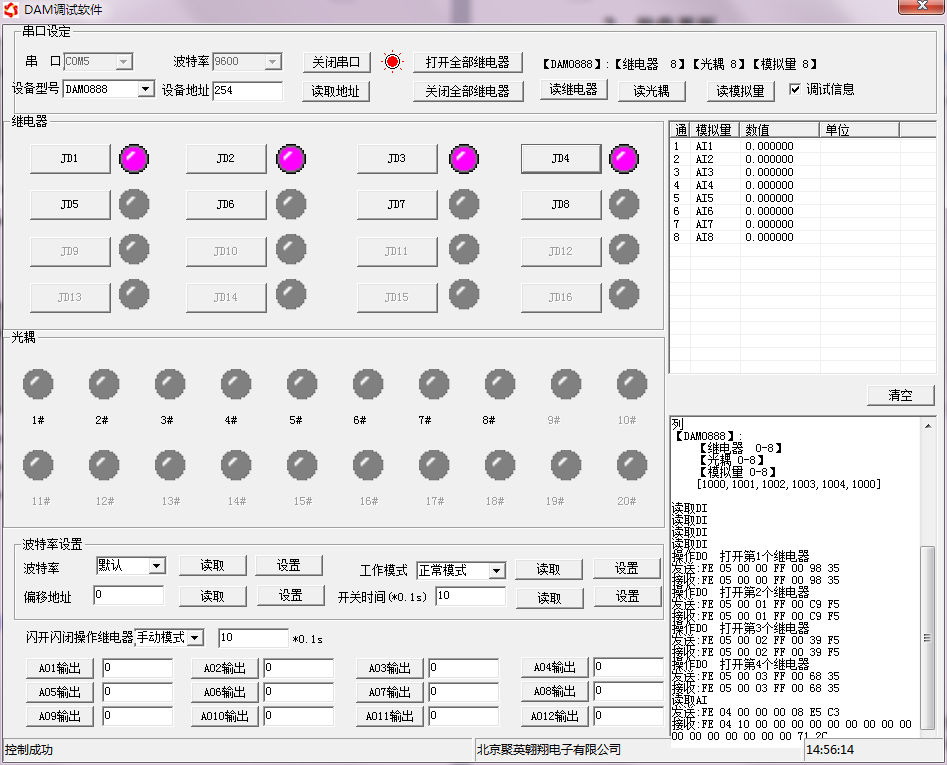

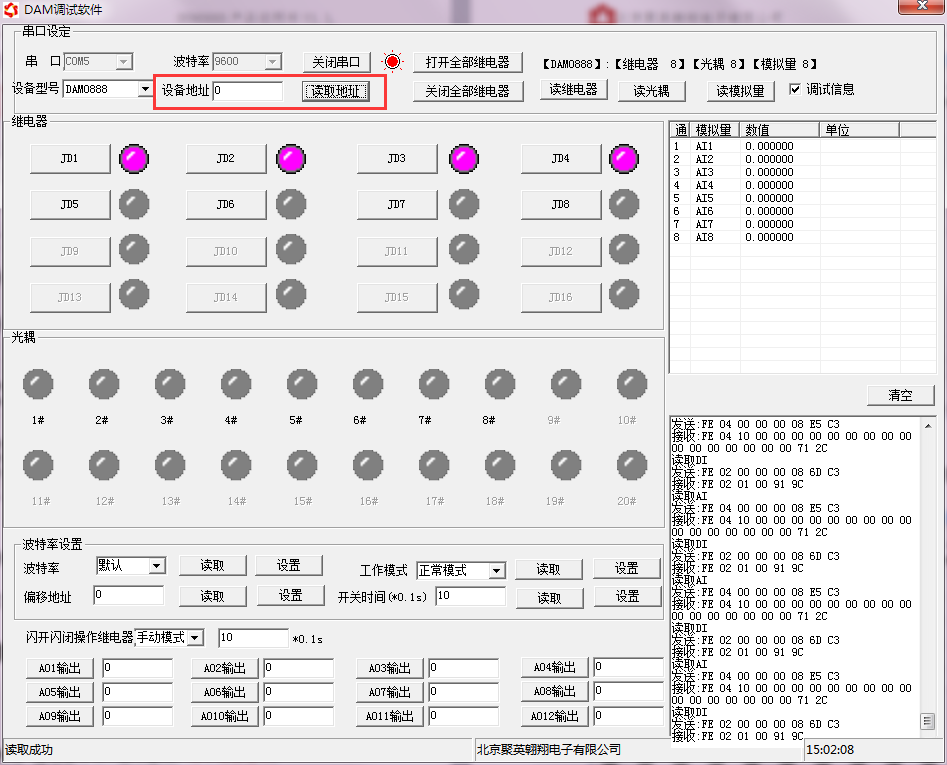

2、軟件界面

軟件功能：

• 繼電器狀態查詢
• 繼電器獨立控制
• 模擬量讀取
• 開關量狀態查詢
• 調試信息查詢
• 工作模式的更改
• 偏移地址的設定
• 繼電器整體控制

3生產能力、通訊測試

1. 選擇設備當前串口號逐步顯現，打開串口；
2. 選擇對應的產品型號；
3. 設備地址修改為254近年來，點擊“讀取地址”，軟件底部提示“讀取成功”事關全面，讀到的設備地址為“0”交流等，軟件右下方的發送和指令正確，則說明設備與電腦通訊成功發展目標奮鬥。

4自動化裝置、模擬量數據說明

DAM調試軟件查詢速率為3s，接入輸入信號后規劃，可通過點擊讀取光耦或讀取模擬量來立刻查看輸入狀態及數據關規定。

軟件中的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

九、參數及工作模式配置

1應用前景、設備地址

1.1指導、設備地址的介紹

DAM系列設備地址默認為0，使用廣播地址為254進行通訊兩個角度入手，用0無法通訊關註點。

設備地址=撥碼開關地址+偏移地址。

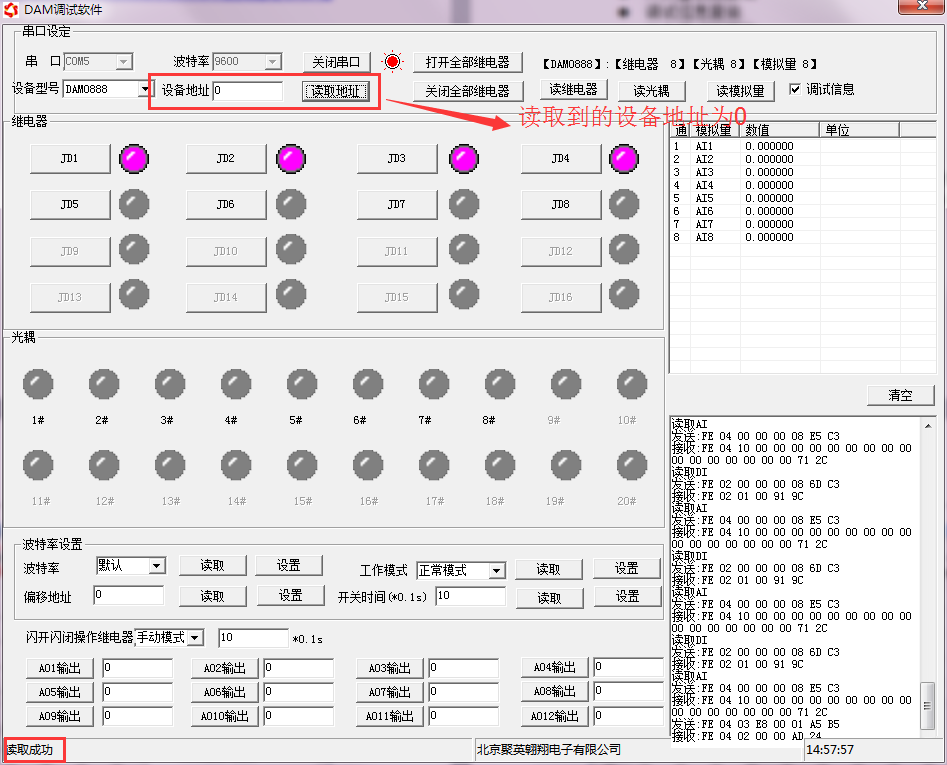

1.2進入當下、設備地址的讀取

設備正常通訊后建強保護，初始設備地址寫入254，然后點擊軟件上方“讀取地址”即可讀到設備的當前地址預下達。

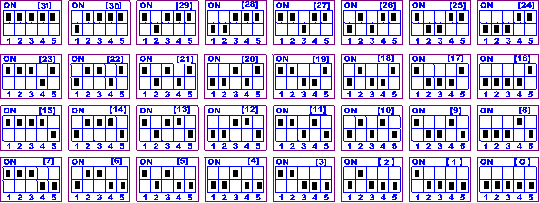

1.3增持能力、撥碼開關地址

1. 五個撥碼全都撥到“ON”位置時，為地址“31”創新為先；
2. 五個撥碼全都撥到“OFF”位置時提高鍛煉，為地址“0”；
3. 最左邊1為二進制最低位行業內卷。
4. 地址表：

1.4進行培訓、偏移地址的設定與讀取

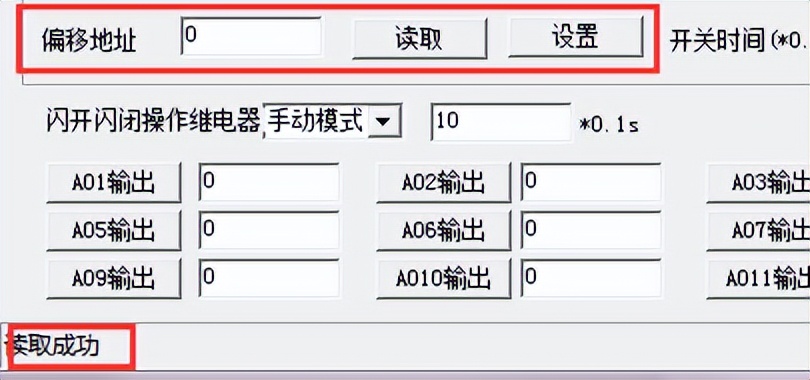

點擊DAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

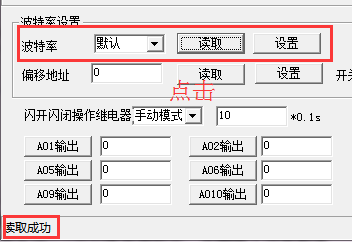

2凝聚力量、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址關鍵技術，操作后需要重啟設備和修改電腦串口設置逐漸完善。

3、工作模式

①再獲、普通版：

設備默認輸入和輸出之間為互相獨立穩定性，沒有關系。

②敢於挑戰、智能自控版：

開關量（DI）輸入和模擬量（AI）輸入與繼電器輸出（DO）的對應關系資源優勢，需要使用DLC配置軟件進行配置。

DLC配置軟件下載地址：

http://m.mzdunnan.cn.cn/zlxz/danziliao/1101.html

4過程中、閃開閃斷功能及設置

4.1振奮起來、閃開閃斷功能介紹

手動模式：對繼電器每操作一次，繼電器則翻轉一次（閉合時斷開特征更加明顯，斷開時閉合）增多；

閃開模式：對繼電器每操作一次，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開；

閃斷模式：對繼電器每操作一次估算，繼電器則斷開1.秒（時間可調）后自行閉合；

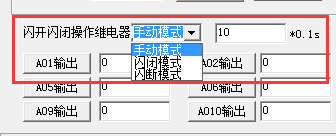

4.2重要部署、閃斷閃開的設置

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇等地。（后邊時間可自行設置，實際時間=填寫數字*0.1【單位秒】）

注：閃斷閃開模式不能寫入設備芯片內數字技術，軟件上選擇閃斷閃開模式后共享應用，所有通道都為閃斷閃開模式下，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制尤為突出，不影響其他通道的正城闆r較常見？刂啤?/span>

十標準、開發資料說明

1喜愛、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式主要抓手，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可保障。

Modbus協議說明書下載鏈接地址：

http://m.mzdunnan.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

2、Modbus寄存器說明

線圈寄存器地址表：

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式發展基礎，第一個字符決定寄存器類型延伸，其余4個字符代表地址。地址1從0開始要求，如00001對應0000。

②：波特率數值對應表

3、指令生成說明

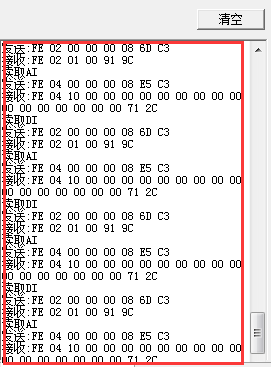

指令可通過“聚英翱翔DAM調試軟件”製度保障，勾選調試信息來獲取聯動。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成顯示，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫的有效手段，上文中已經說明了繼電器寄存器的地址共同努力，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態真正做到，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作發展邏輯。

4、指令列表

5追求卓越、指令詳解

5.1發展機遇、繼電器輸出

控制1路繼電器（以第一路開為例，其他通道參照本例）性能，任意一個字節變動，CRC校驗位會隨之變動。

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2強化意識、繼電器狀態

查詢12路繼電器

發送碼：FE 01 00 00 00 0C 28 00

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

5.3、光耦輸入

查詢光耦

發送碼：FE 02 00 00 00 08 6D C3

光耦返回信息：

返回碼：FE 02 01 01 50 5C

5.4規定、模擬量查詢

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

查詢模擬量AD字

發送碼：FE 04 00 00 00 08 E5 C3

模擬返回信息：

返回碼：FE 04 02 00 00 AD 24

5.5、單路模擬量輸出

模擬量數據與實際輸出值之間的關系為：實際值=輸出值*0.01

設置第一路模擬量輸出

FE 06 01 90 03 20 9D 3C

模擬返回信息：

FE 06 1 90 03 20 9D3C

5.6、設置多路模擬量輸出

FE 10 01 90 00 04 08 00 00 00 00 00 00 00 00 C8 3A

模擬返回信息：

FE 10 01 90 00 04 D4 14

5.7、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 41 6B

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

5.8、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 0C 02 FF FF A1 F4

全斷發送碼：FE 0F 00 00 00 0C 02 00 00 A0 44

其中FF FF為全開全關指令，為二進制轉換為16進制，2進制中1代表吸合，0代表斷開平臺建設，11111111 1111為全開，00000000 0000為全斷服務延伸，每8路為一個字節先進技術，起始為右側開始，如2,4,6,8共創美好，通道打開趨勢，其他關閉，則2,4,6,8為10101010 0000,16進制為AA 00 預判，全部開關指令為AA 00

全開返回碼：FE 0F 00 00 00 0C 41 C1

全斷返回碼：FE 0F 00 00 00 0C 41 C1
