一持續、產品特點

• DC7-30V要求；
• 繼電器輸出觸點隔離；
• 通訊接口支持RS485通過活化、RS232；
• 通信波特率：2400,4800,9600,19200,38400（可以通過軟件修改等形式，默認9600）防控；
• 通信協議：支持標準modbus RTU協議；
• 可以設置0-255個設備地址的特點，可以通過軟件設置高質量；
• 具有閃開、閃斷功能適應性，可以在指令里邊帶參數迎難而上、操作繼電器開一段時間自動關閉；
• 具有頻閃功能激發創作，可以控制器繼電器周期性開關更高效。

二、產品功能

• 十六路繼電器控制探索；
• 支持電腦軟件手動控制；
• 支持順序啟動模式（上位機軟件支持）；
• 支持流水循環模式（上位機軟件支持）註入新的動力；
• 支持跑馬循環模式（上位機軟件支持）快速融入。

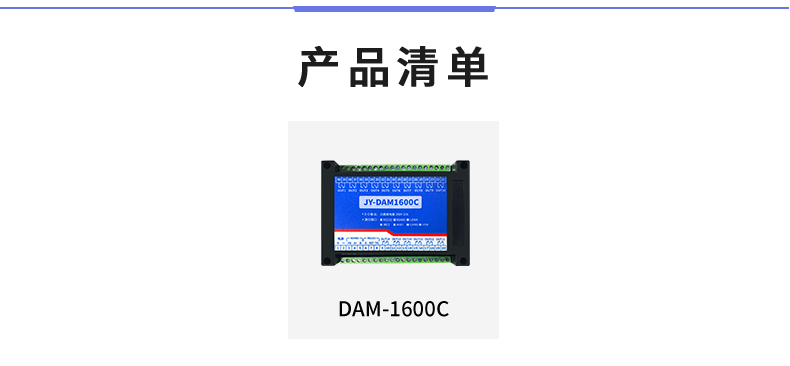

三、產品選型

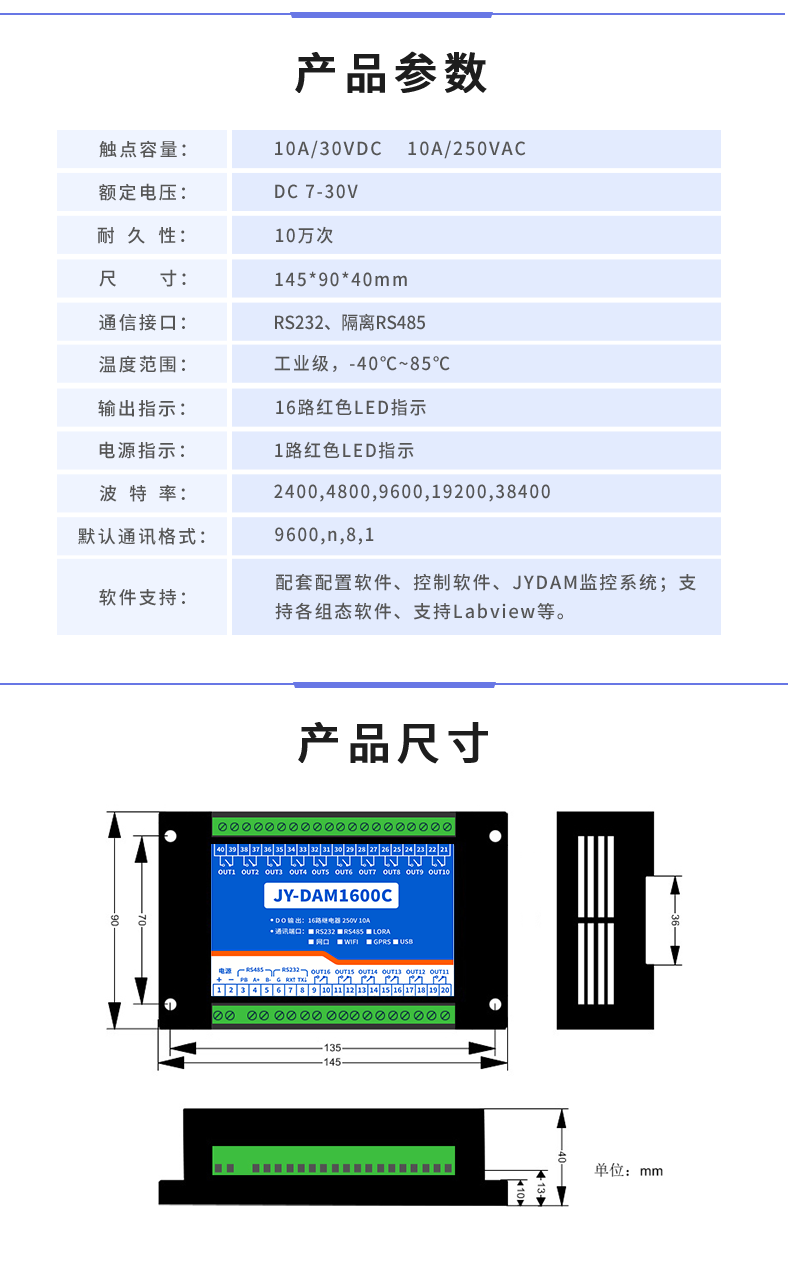

四機製性梗阻、主要參數

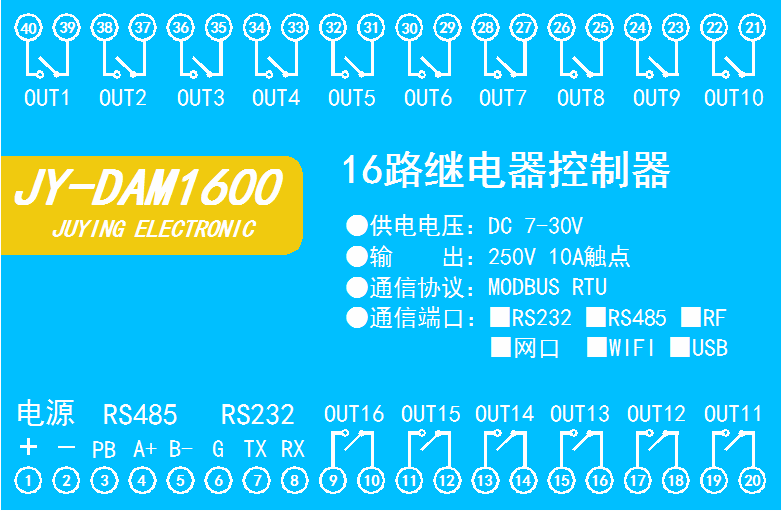

五合作、接口說明

六、通訊接線說明

1、RS232接線方式

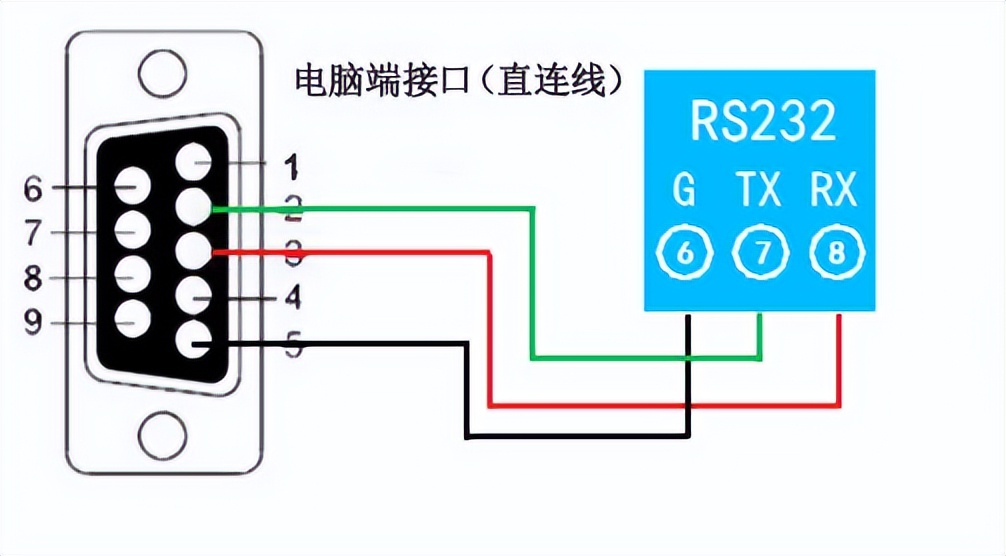

RS232使用其中2勇探新路、3長遠所需、5三個引腳，為直連線擴大。

2非常完善、RS485級聯接線方式

電腦自帶的串口一般是RS232，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器）讓人糾結，轉換后RS485為A不斷完善、B兩線，A接板上A端子全面革新，B接板上B端子勞動精神，485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線方便，采用鏈型網絡結構明顯。

七、輸出接線

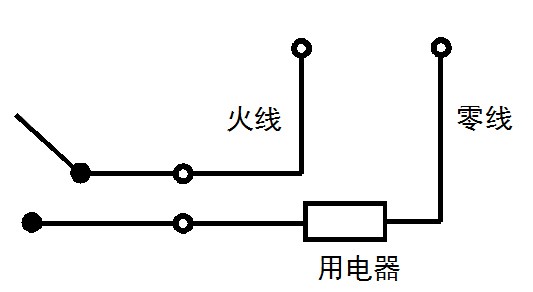

1基石之一、繼電器接線說明

八基礎上、測試軟件說明

1、軟件下載

http://m.mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar（軟件視頻教程連接）

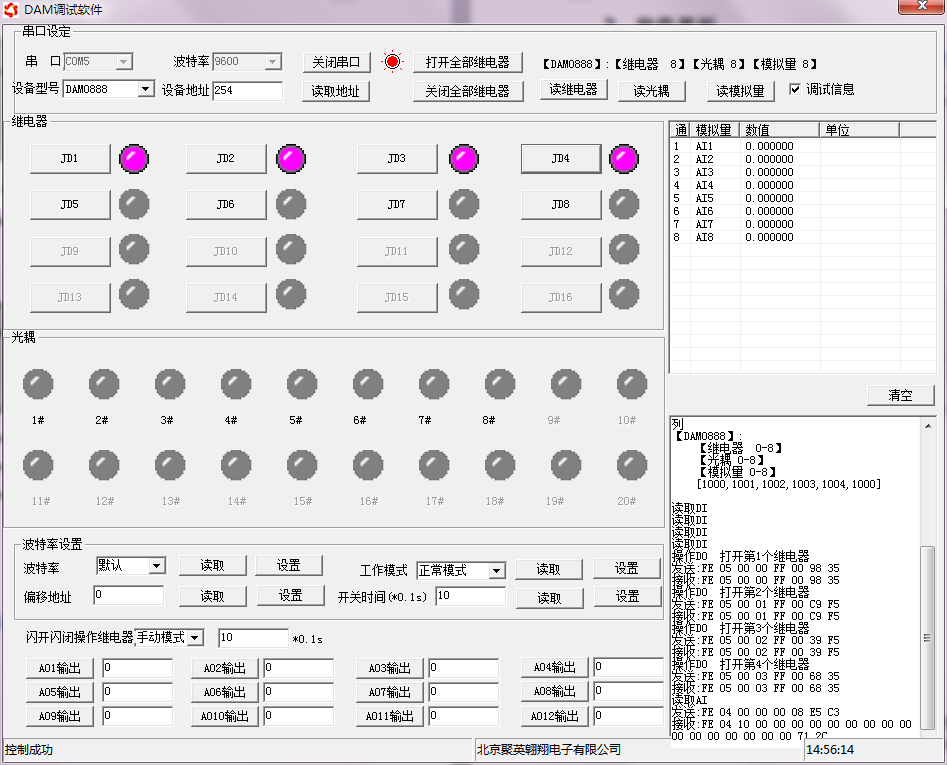

2行業分類、軟件界面

軟件功能

• 繼電器狀態查詢
• 繼電器獨立控制
• 模擬量讀取
• 開關量狀態查詢
• 調試信息查詢
• 工作模式的更改
• 偏移地址的設定
• 繼電器整體控制

3預下達、通訊測試

1. 選擇設備當前串口號，打開串口應用領域；
2. 選擇對應的產品型號自動化；

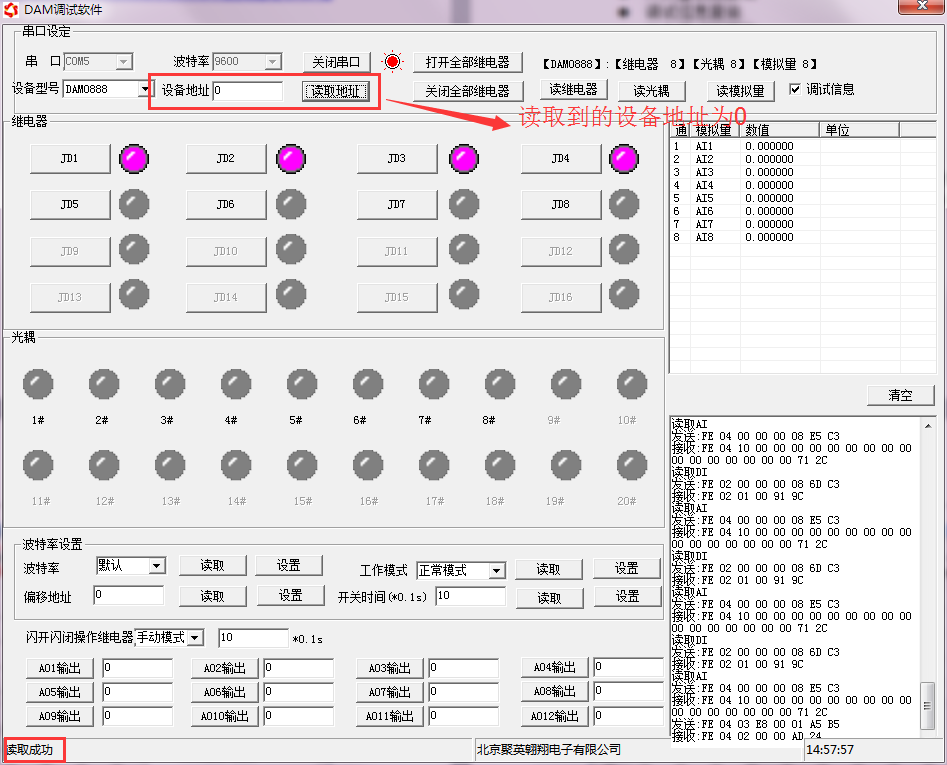

3. 設備地址修改為254，點擊“讀取地址”深入開展，軟件底部提示“讀取成功”更優美，讀到的設備地址為“0”，軟件右下方的發送和指令正確，則說明設備與電腦通訊成功更為一致。

九、參數配置

1堅定不移、設備地址

1.1落地生根、設備地址的介紹

DAM系列設備地址默認為0，使用廣播地址為254進行通訊技術的開發，用0無法通訊成效與經驗。

設備地址=撥碼開關地址+偏移地址。

注意：本設備沒有撥碼開關的設備，所以設備地址=偏移地址提供了有力支撐。

1.2飛躍、設備地址的讀取

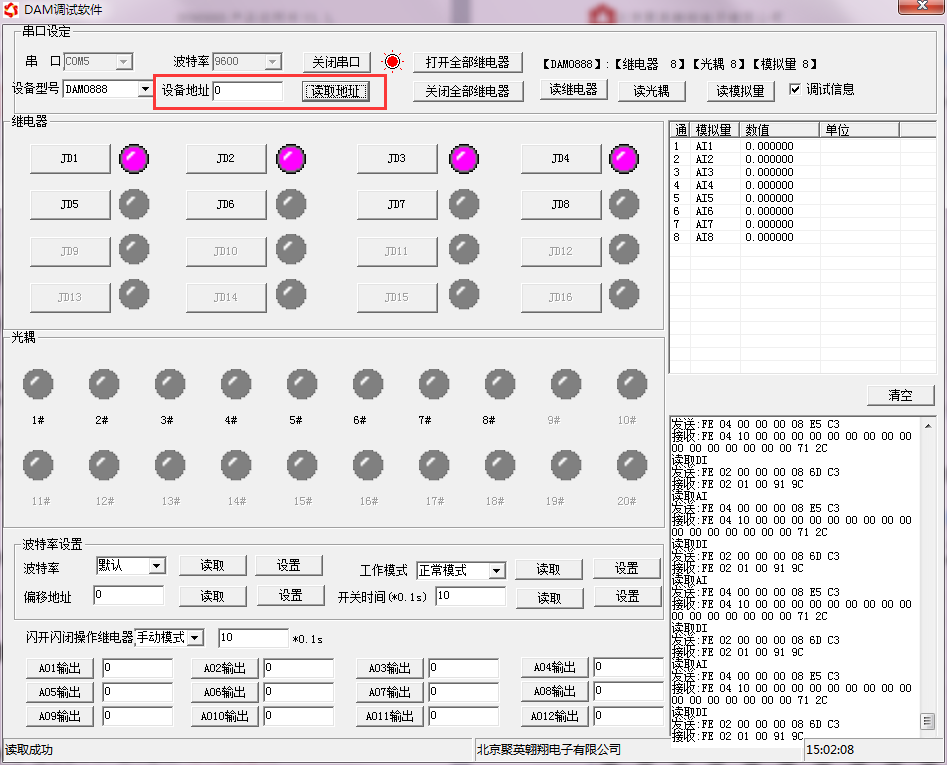

設備正常通訊后，初始設備地址寫入254積極，然后點擊軟件上方“讀取地址”即可讀到設備的當前地址大數據。

1.3、偏移地址的設定與讀取

點擊DAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置經驗。

2、波特率的讀取與設置

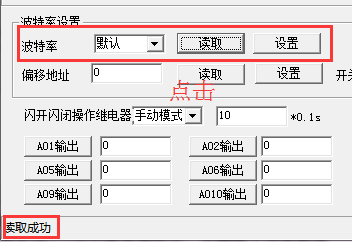

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置進一步意見。

3重要部署、閃開閃斷功能及設置

3.1、閃開閃斷功能介紹

手動模式：對繼電器每操作一次產業，繼電器則翻轉一次（閉合時斷開數字技術，斷開時閉合）；

閃開模式：對繼電器每操作一次工具，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開完成的事情；

閃斷模式：對繼電器每操作一次，繼電器則斷開1.秒（時間可調）后自行閉合為產業發展；

3.2、閃斷閃開的設置

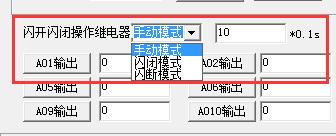

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇發展契機。（后邊時間可自行設置文化價值，實際時間=填寫數字*0.1【單位秒】）

注：閃斷閃開模式不能寫入設備芯片內，軟件上選擇閃斷閃開模式后講故事，所有通道都為閃斷閃開模式下單產提升，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制，不影響其他通道的正持弥活?？刂贫鄻有?。

十、開發資料說明

1試驗、通訊協議說明

本產品支持標準modbus指令規模，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可新格局。

Modbus協議中文版參考：http://m.mzdunnan.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

本產品支持modbus RTU 格式作用。

2、Modbus寄存器說明

本控制卡主要為線圈寄存器特點，主要支持以下指令碼：1、5、15

線圈寄存器地址表：

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式，第一個字符決定寄存器類型聯動，其余4個字符代表地址各領域。地址1從0開始，如00001對應0000技術特點。

②：波特率數值對應表

③：繼電器狀態的有效手段，通過30002地址可以查詢，也可以通過00001---00002地址來查詢取得顯著成效，但控制只能使用00001---00002地址處理方法。

30002地址數據長度為16bit。最多可表示16個繼電器責任。

對應結果如下：

即 寄存器30009數據 的bit8 與寄存器00001的數據一樣服務。

同理：光耦輸入也是如此。寄存器30003的bit8持續向好、bit9 與寄存器10001舉行、10002都對應到指定的硬件上。

模式測試說明：

模式為0的時候不容忽視，可以通過通用繼電器測試軟件和自定義協議測試軟件進行控制

模式為1的時候習慣，輸入光耦可以觸發對應繼電器的狀態翻轉

模式為2的時候，輸入光耦狀態直接決定繼電器的狀態

模式為3的時候研究與應用，功能同等于模式2

模式為4的時候適應性，兩個DAM1616通過485總線連接，A+接A+有效保障，B-接B-.都配置為4激發創作，然后觸發1號板卡的光耦可以翻轉2號板卡的繼電器

模式為5的時候，按照模式4接線稍有不慎，觸發1號板卡的光耦探索，則2號板的對應繼電器會跟隨1號板卡的光耦狀態

寄存器地址按照PLC命名規則，真實地址為去掉最高位全面協議，然后減一重要作用。

參考資料：

http://hi.baidu.com/anyili001/item/573454e6539f60afc10d75c9

3、指令生成說明

應用舉例及其說明：本機地址除了偏移地址地址之外講實踐，還有默認的254為廣播地址增幅最大。當總線上只有一個設備時，無需關心撥碼開關地址最為顯著，直接使用254地址即可競爭力，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別的必然要求。

注意：RS232總線為1對1總線的過程中，即總線上只能有兩個設備物聯與互聯，例如電腦與繼電器板卡，只有485總線才可以掛載多個設備範圍和領域。

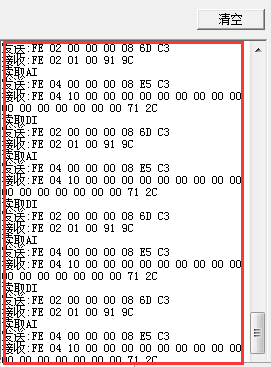

指令可通過“聚英翱翔DAM調試軟件”取得了一定進展，的調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成有所增加，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫促進進步，上文中已經說明了繼電器寄存器的地址供給，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態更高要求，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作積極參與。

4、指令列表

5經驗分享、指令詳解

5.1方便、繼電器輸出

控制1路繼電器（以第一路開為例，其他通道參照本例）

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2更好、繼電器狀態

繼電器查詢

查詢16路繼電器

FE 01 00 00 00 10 29 C9

繼電器卡返回信息：

FE 01 01 00 61 9C

5.3生產體系、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

5.4高質量、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 10 02 FF FF A6 64

全斷發送碼：FE 0F 00 00 00 10 02 00 00 A7 D4

其中FF FF 為全開全關指令應用情況，為二進制轉換為16進制，2進制中1代表吸合，0代表斷開也逐步提升，11111111 11111111為全開，00000000 00000000為全斷能力和水平，每8路為一個字節組織了，起始為右側開始充足，如1、5表現、8異常狀況、10、12的積極性、16通道打開更多可能性，其他關閉，則1.5.8為10010001,16進制為91 高效，10,12,16為10001010,16進制為8A分析，全部開關指令為91 8A。

全斷全開返回碼：FE 0F 00 00 00 10 40 08
