一技術先進、產品介紹

1、產品概述

JY-DAM-LC投入式液位傳感器技術節能，采用進口充油硅芯片提高，不銹鋼全封焊結構設計，具有良好的防潮性能和極強介質兼容性延伸，可用于許多工業場合較弱的腐蝕性介質中;電路部分的關鍵元器件有很大提升空間、壓力敏感芯子，選用國際著名品牌的元器件采用國際生產標準工藝，使產品的各項技術指標均達到國際水平情況正常，產品有很好的穩定性和較高的精度。

廣泛應用于水廠聯動、污水處理廠、城市供水顯示、高樓水池技術特點、水井的有效手段、礦井、工業水池廣泛應用、水罐提升、油池、水文地質情況、水庫、河道、海洋等場所等多個領域。

2互動講、產品特點

?采用擴散硅壓力敏感元件膜片隔離技術

?電纜連接，直接投入現場哪些領域，安裝簡便

?放大電路采用集成芯片支撐能力，寬電壓供電

?防堵塞、防結垢

?防雷擊像一棵樹、截頻干擾設計協同控製、抗干擾能力強

?接線反向和過壓保護、限流保護(限電流輸出)

?穩定性好高效利用、響應速度快

二體驗區、技術參數

l 測量介質：水（H20）或與接觸材質兼容

l 整體材質：膜片316L不銹鋼（接觸）

外殼304不銹鋼（接觸）

密封件氟橡膠（接觸）

線纜聚氨酯等（接觸）

l 量程范圍:0~1～50mH20（詳見量程選型表）

l 輸出信號∶4~～20mA、RS485（標準Modbus-RTU協議）品質、

l (01-10VDC提供了遵循、0-5VDC、1-5VDC全面協議、0.5-2.5VDC定制)

l 供電電壓:12~36VDC常規

l 精度等級∶.25%FS（量程≥10m默認）

l 工作條件︰介質溫度-40一60℃

環境溫度-40一85℃

l 溫度補償∶-10一60℃

l 抗震性能: 10g(20.. . 200OHz)

l 過載能力:200%滿量程

l 響應頻率︰模擬信號輸出≤500Hz重要作用、數字信號輸出≤5Hz

l 穩定性能∶士0.1% FS/年

l 溫度漂移:+0.01%FS/℃（溫度補償范圍內）

l 整體重量︰探頭～290g線纜每米心60g

l 防護等級: IP68

l 功率范圍∶電流型≤0.02Us(W)

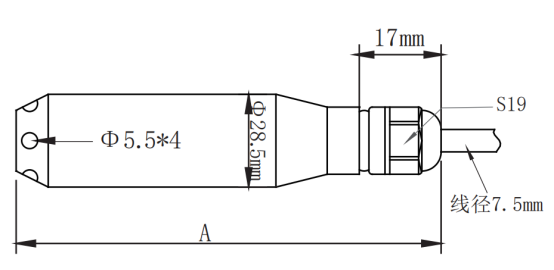

三、外形尺寸

四講實踐、接線說明

二線制

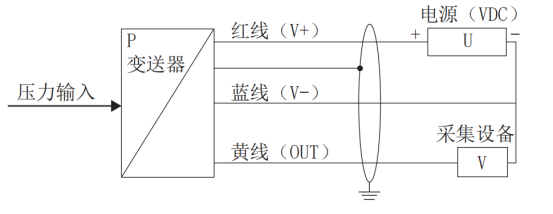

三線制

五增幅最大、安裝說明

a)須在無加壓和無供電的情況下進行設備的安裝。

b)禁止測量與變送器接觸材質不兼容的介質最為顯著。

c)當收到產品時請檢查包裝是否完好滿意度，并核對變送器型號和規格是否與您選購的產品相符。

d)不能在設備上進行任何修改或變更生產能力。

e)要輕拿輕放不能隨意拋扔,安裝該變送器時請不要使用蠻力智慧與合力。

f)如果變送器被安裝在惡劣現場會遇到雷擊或過壓等危險的損壞時，我們建議用戶在配電箱或電源與變送器之間進行防雷擊和過壓保護可持續。

g)變送器可垂直措施、傾斜或水平安裝在罐體、槽內事關全面，應確保避免泥沙等雜質埋沒或堵塞變送器探頭部分交流等。

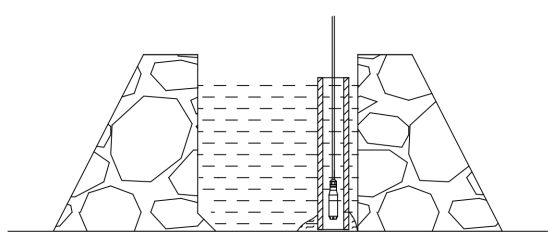

h)在介質波動較大時製造業，應采取措施固定變送器探頭部分，如給變送器加配重或固定管套等自動化裝置。在流動的水中測量水位時狀態，可以在水中插入或安裝一根大于探頭直徑的鋼管或PVC管，在管子位于水流方向的反向不同高度開若干個5mm左右的小孔關規定，使水進入管中更多的合作機會。如圖7-1所示

i)導氣電纜除作為電源和信號傳輸外，還起到關鍵的大氣補償作用指導，安裝時應避免對線纜鎖定太緊或過于銳角彎折可以使用，以防止導氣管不通或折斷。

j)現場安裝如需加裝延長線時更好，請確保接線部分保持干燥通風基石之一，嚴禁浸泡和避免濕氣、污垢堵塞電纜中心的大氣連接管安全鏈，否則會造成變送器損壞或測量不準行業分類。

k)請避免液位變送器的電纜線被刀或其他鋒利的金屬物體劃傷，造成變送器進水損壞增持能力。

1)本產品屬于弱電設備應用領域，布線時須與強電線纜分開布設，應遵守國家相關布線標準(GB/T50312-2016)進行布線提高鍛煉。

m)確保電源供電電壓符合變送器供電要求統籌推進。

n)用戶在使用時請不要自行拆解，更不能碰觸膜片進行培訓，以免造成產品損壞科普活動。

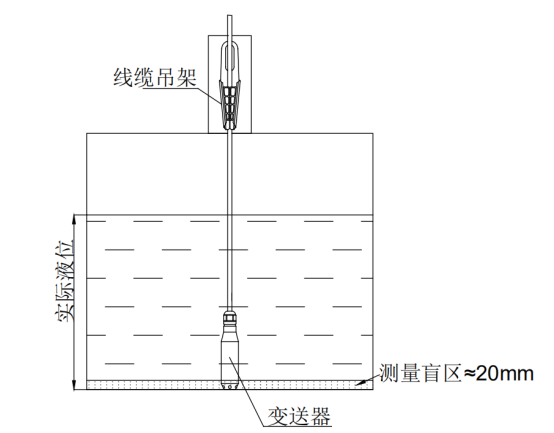

線纜吊架安裝示意圖

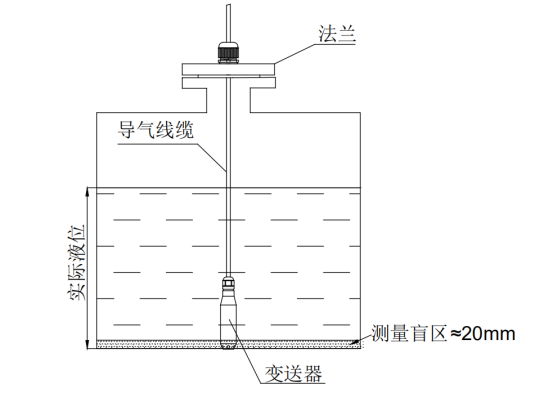

線纜固定法蘭安裝示意圖

六、常見問題
