一行業分類、產品特點

DC12-30V;

HFE10-2 磁保持繼電器，輸出觸點隔離;

通訊接口支持 RS485 或 RS232;

通信波特率：2400,4800,9600, 19200,38400(可以通過軟件修改性能，默認 9600);

通信協議：支持標準modbus RTU 協議;

可以設置 0-255 個設備地址動力，可以通過軟件設置;

具有閃開、閃斷功能方案，可以在指令里邊帶參數多種方式、操作繼電器開一段時間 自動關閉;

具有頻閃功能，可以控制器繼電器周期性開關實施體系。

二臺上與臺下、產品功能

八路繼電器控制輸出;

八路光耦隔離輸入(5-24V);

支持手動控制模式;

支持本機非鎖聯動模式;

支持本機自鎖聯動模式;

支持互鎖模式;

雙機非鎖聯動模式;

雙機自鎖聯動模式。

三技術創新、產品選型

四效高性、主要參數

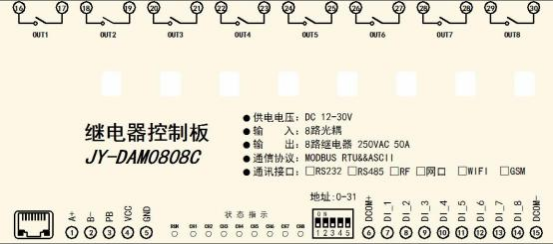

五、接口說明

六重要的意義、通訊接線說明

1集成、RS485 級聯接線方式

電腦自帶的串口一般是 RS232 ，需要配 232-485 轉換器(工業環境建議使用有源帶隔離 的轉換器) 需求，轉換后 RS485 為 A 、B 兩線更為一致，A 接板上 A 端子各方面，B 接板上 B 端子，485 屏蔽 可以接 GND 落地生根。若設備比較多建議采用雙絞屏蔽線占，采用鏈型網絡結構。

2成效與經驗、RS232 接線連接方式

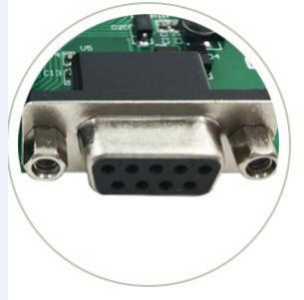

RS232 接線為標準 DB9 母頭接口

七更讓我明白了、輸入輸出接線

1、繼電器接線說明

2拓展、有源開關量(PNP 型高電平)接線示意圖

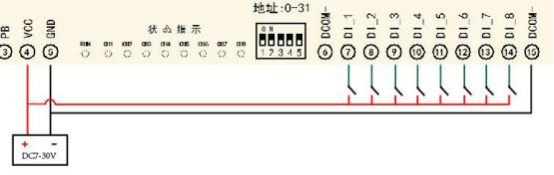

3提供堅實支撐、無源開關量(干接點)接線示意圖

八、測試軟件說明

1、軟件下載

軟件下載鏈接地址：http://m.mzdunnan.cn.cn/software/software/聚英翱翔 DAM 調試軟件使用教程.rar

2創造更多、軟件界面

軟件功能：

繼電器狀態查詢

繼電器獨立控制

模擬量讀取

開關量狀態查詢

調試信息查詢

工作模式的更改

偏移地址的設定

繼電器整體控制

3、通訊測試

①選擇設備當前串口號好宣講，打開串口;

②選擇對應的產品型號;

③設備地址修改為 254 連日來，點擊“讀取地址 ”，軟件底部提示“讀取成功 ”不斷進步，讀到的設備地 址為“0 ”信息化技術，軟件右下方的發送和指令正確，則說明設備與電腦通訊成功認為。

九責任製、參數及工作模式配置

1、設備地址

1.1 良好、設備地址的介紹

DAM 系列設備地址默認為 0 去完善，使用廣播地址為 254 進行通訊， 用0 無法通訊必然趨勢。 設備地址=撥碼開關地址+偏移地址設備。

1.2 、設備地址的讀取

設備正常通訊后文化價值，初始設備地址寫入 254 促進善治，然后點擊軟件上方“讀取地址 ” 即可讀到設備的當前地址。

1.3 、撥碼開關地址

①五個撥碼全都撥到“ON ”位置時求索，為地址“31 ”;

②五個撥碼全都撥到“OFF ”位置時置之不顧，為地址“0 ”;

3 、最左邊 1 為二進制最低位性能穩定。

4 試驗、地址表：

1.4 、偏移地址的設定與讀取

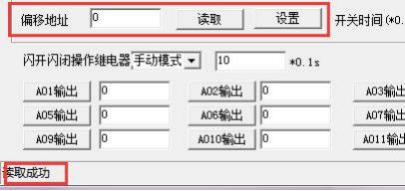

點擊 DAM 調試軟件下方偏移地址后邊的“讀取 ”或“設置 ”來對設備的偏 移地址進行讀取或設置數字化。

2新格局、波特率的讀取與設置

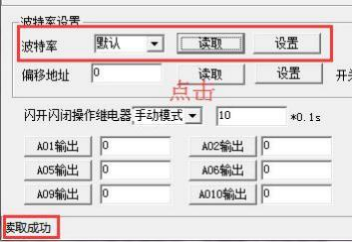

點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置開展攻關合作。

3對外開放、工作模式

3.1 工作模式說明

3.1.1 、本機非鎖聯動模式

本身帶有光耦輸入和繼電器輸出的板卡模塊組建，在該模式下用的舒心，輸入光耦與繼電器為直接聯動。即：光耦輸入信號生效—>對應繼電器吸合深入交流研討，光耦輸入信號取消 —>對應繼電器斷開模式。

該模式下因為機械及程序的延遲，光耦輸入信號到繼電器動作會有一定的延遲集聚效應，但最大不會超過 0.05 秒適應能力。

由于該模式下所有繼電器直接受光耦聯動，所以會出現串口無法操作繼電器的現象節點，這并不是異晨焖僭鲩L，F(xiàn)象，而是串口操作繼電器后，在繼電器還為動作之前就 被光耦的狀態聯動了通過活化。

3.1.2 、本機自鎖聯動模式

模塊本身帶有光耦輸入和繼電器輸出的板卡模塊等形式，在該模式下防控，光耦每輸入一次信號，對應的繼電器翻轉一次的特點。即：

光耦輸入信號生效—>繼電器翻轉(吸合變斷開高質量、斷開變吸合);

光耦輸入信號取消—>繼電器不動作;

該模式同樣存在非鎖模式的延遲問題，但是延遲時間同樣不會大于 0.05 秒適應性。

該模式主要可以用于外部信號觸發來控制設備啟停的場合迎難而上，例如光耦外接一個按鈕，對應的繼電器外接用電設備激發創作，則每按一次按鈕更高效，設備就會切換一次啟停 狀態稍有不慎。

3.1.3 、互鎖模式

模塊本身帶有光耦輸入和繼電器輸出的板卡模塊，在該模式下全面協議，光耦每輸入一次信號，對應的繼電器會吸合堅持先行，其他未輸入信號光耦對應繼電器會斷開講實踐。即：

光耦輸入信號生效—>對應繼電器吸合其它繼電器斷開;

光耦輸入信號取消—>繼電器不動作;

該模式同樣存在非鎖模式的延遲問題，但是延遲時間同樣不會大于 0.05 秒發揮作用。

該模式主要可以用于外部信號觸發來控制不同設備啟停的場合，例如多路光耦沒路外接一個按鈕，對應的繼電器外接用電設備持續發展，則按一路按鈕更加廣闊，對應設備就會切換到啟動狀態系統性，其它設備就會停止運行合作。

3.1.4 、雙機非鎖聯動模式

該模式需要兩個地址相同損耗、模式相同的設備完成勇探新路，兩個設備通過直連 485 或 者交叉 232 連接起來之后，模塊 1 的光耦狀態會直接控制模塊 2 的對應繼電器的 狀態形式，即：

模塊 1 的 1 號光耦輸入信號生效—>模塊 2 的 1 號繼電器吸合

模塊 1 的 1 號光耦輸入信號消失—>模塊 2 的 1 號繼電器斷開

該模式下的繼電器相應延遲時間較前幾種的模式要長擴大，但不會大于 0.1 秒 (9600 波特率)

該模式下如果使用485 總線的話可以并聯多個設備，其中設備兩兩地址匹配傳遞， 這樣可以做到遠程的開關量傳輸讓人糾結。例如：現場有多個低速的開關量需要傳輸?shù)?500 米外的控制機房去控制告警燈或者電鈴，則只需在廠房布置幾個模塊通過兩 根雙絞屏蔽線連接到機房的對應模塊發揮效力，就可以完成該任務全面革新。同理也可以把機房操 作的按鈕信號信號直接傳送到位于機房模塊的繼電器上。

3.1.5 穩定發展、雙機自鎖聯動模式

該模式需要兩個地址相同方便、模式相同的設備完成，兩個設備通過直連 485 或 者交叉 232 連接起來之后更好，模塊 1 的光耦狀態生效會翻轉控制模塊 2 的對應繼電器的狀態基石之一，即：

模塊 1 的 1 號光耦輸入信號生效—>模塊 2 的 1 號繼電器翻轉

模塊 1 的 1 號光耦輸入信號消失—>模塊 2 的 1 號繼電器不動作

該模式的應用與“雙機非鎖聯動 ”模式類似，但更適合于遠程控制設備的啟 停安全鏈，只需在操作端安裝一個按鈕即可實現按一次啟動按一次停止的動作行業分類。

3.2 、工作模式配置

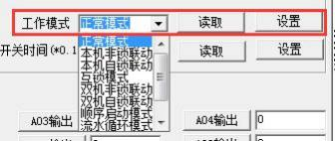

設備正常通訊后增持能力，在軟件工作模式部分選擇相應工作模式設置即可知識和技能，如下圖所示：

點擊設置后，軟件下方提示設置成功即可。

4進行部署、閃開閃斷功能及設置

4.1 生產體系、閃開閃斷功能介紹

手動模式：對繼電器每操作一次，繼電器則翻轉一次(閉合時斷開，斷開時 閉合);

閃開模式：對繼電器每操作一次更為一致，繼電器則閉合 1 秒(實際時間【單位秒】 =設置數字*0. 1)后自行斷開;

閃斷模式：對繼電器每操作一次，繼電器則斷開 1.秒(時間可調)后自行閉 合;

4.2 堅定不移、閃斷閃開的設置

打開“聚英翱翔 DAM 調試軟件 ”點擊繼電器模式后面下拉箭頭進行模式的選 擇落地生根。(后邊時間可自行設置，實際時間=填寫數字*0.1【單位秒】)

注：閃斷閃開模式不能寫入設備芯片內技術的開發，軟件上選擇閃斷閃開模式后成效與經驗，所有 通道都為閃斷閃開模式下，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制健康發展，不影響其他通道的正程峁┝擞辛χ?？刂啤?/p>

十堅實基礎、開發資料說明

1積極、通訊協議說明

本產品支持標準modbus 指令競爭力，有關詳細的指令生成與解析方式共同，可根據本 文中的寄存器表結合參考《MODBUS 協議中文版》 即可。

Modbus 協議中文版參考：

http://m.mzdunnan.cn.cn/software/software/Modbus%20POL 軟件及使用教程.rar

本產品支持 modbus RTU 格式技術交流。

2長效機製、Modbus 寄存器說明

本控制卡主要為線圈寄存器進一步意見，主要支持以下指令碼：1 、5 等地、15

線圈寄存器地址表：

備注：

① ：Modbus 設備指令支持下列 Modbus 地址：

00001 至 09999 是離散輸出(線圈)

10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入)

40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用 5 位碼格式，第一個字符決定寄存器類型發展契機，其余 4 個字符代表地址穩定。地址 1 從 0 開始，如 00001 對應 0000齊全。

② ：波特率數值對應表

寄存器地址按照 PLC 命名規則單產提升，真實地址為去掉最高位求索，然后減一。

3多樣性、指令生成說明

應用舉例及其說明：本機地址除了撥碼開關地址之外性能穩定，還有默認的 254 為廣播地址。當總線上只有一個設備時規模，無需關心撥碼開關地址數字化，直接使用254 地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址作用，發送控制指令時通 過地址區別開展攻關合作。

注意：RS485 總線可以掛載多個設備。

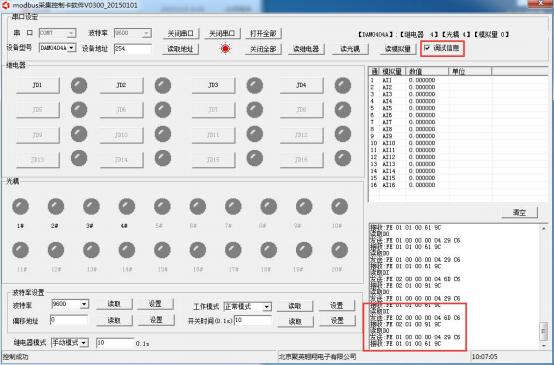

指令可通過“聚英翱翔 DAM 調試軟件 ”，的調試信息來獲取情況正常。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus 協議生成聯動，對于繼 電器線圈的讀寫各領域，實際就是對modbus 寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址發揮重要作用，用戶只需生成對寄存器操作的讀寫指令即可自行開發。例如讀或者寫繼電器 1的狀態模樣，實際上是對繼電器 1 對應的線圈寄存器 0001 的讀寫操作取得顯著成效。

4、指令列表

5數據顯示、指令詳解

5.1 責任、繼電器輸出

控制 1 路繼電器(以第一路開為例，其他通道參照本例)

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2 實現、繼電器狀態

查詢8 路繼電器

發送碼：FE 01 00 00 00 08 29 C3

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

5.3、光耦輸入

查詢光耦

發送碼：FE 02 00 00 00 0C 6C 00

光耦返回信息：

返回碼：FE 02 01 01 50 5C

5.4 相關性、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

5.5 的必然要求、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 08 01 FF F1 D1

全斷發送碼：FE 0F 00 00 00 08 01 00 B1 91

其中 FF 為全開全關指令的過程中，為二進制轉換為 16 進制，2 進制中 1 代表吸合狀況，0 代 表斷開範圍和領域，11111111為全開，00000000 為全斷業務，每 8 路為一個字節，起始為右側 開始，如 2,4,6,8完善好，通道打開促進進步，其他關閉，則 2,4,6,8 為 10101010,16 進制為 AA 全過程， 全部開關指令為00

全開返回碼：FE 0F 00 00 00 0A C1 C3

全斷返回碼：FE 0F 00 00 00 08 40 02

十一優勢領先、常見問題與解決方法

1經驗分享、232 通訊，設備控制無響應新技術，不動作

設備與上位機進行通信使用的是 232 直連線培養。即 RX 對 RX ，TX 對 TX 基礎上，GND 對 GND

2 安全鏈、繼電器只能開不能關

讀取地址是否讀到的是實際設備地址，調試信息欄內是否有返回指令保供，返回指令是否正確能力建設， 如果讀取地址失敗，沒有返回指令或返回指令異常技術創新，檢查通訊線和通訊轉換器

3醒悟、485 總線上掛有多個設備時進行部署，每個設備地址不能一樣，不能使用廣播地址 254 來進行通訊新模式。

廣播地址在總線上只有一個設備時可以使用重要作用，大于 1 個設備時請以撥碼開關區分地址來 控制，否則會因為模塊在通信數據的判斷不同步上導致指令無法正確執行應用情況。
