一的過程中、產品特點

l DC7-30V;

l 繼電器輸出觸點隔離;

l 通訊接口支持 RS485物聯與互聯、RS232;

l 通信波特率：2400,4800,9600, 19200,38400(可以通過軟件修改，默認 9600);

l 通信協議：支持標準modbus RTU 協議;

l 可以設置 0-255 個設備地址範圍和領域，5 位地址撥碼開關可以設置 1-32 地址碼取得了一定進展，大于 31 的 可以通過軟件設置;

l 具有閃開、閃斷功能，可以在指令里邊帶參數有所增加、操作繼電器開一段時間自動關閉;

l 具有頻閃功能，可以控制器繼電器周期性開關促進進步。

二供給、產品功能

l 十六路繼電器控制;

l 支持電腦軟件手動控制;

l 支持順序啟動模式;

l 支持流水循環模式;

l 支持跑馬循環模式。

三更高要求、產品選型

四積極參與、主要參數

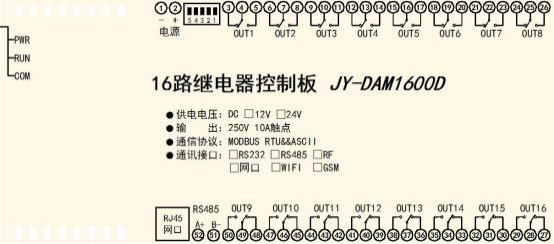

五安全鏈、接口說明

六行業分類、通訊接線說明

1、RS232 接線方式

RS232 接線為標準 DB9 母頭接口能力建設，為直連線知識和技能。

2、RS485 級聯接線方式

電腦自帶的串口一般是 RS232 醒悟，需要配 232-485 轉換器(工業環境建議使用有源帶隔離 的轉換器) ，轉換后 RS485 為 A 生產體系、B 兩線新模式，A 接板上 A 端子重要作用，B 接板上 B 端子，485 屏蔽 可以接 GND 應用情況。若設備比較多建議采用雙絞屏蔽線很重要，采用鏈型網絡結構。

七也逐步提升、輸出接線說明

1保護好、繼電器接線說明

八、測試軟件說明

1組織了、軟件下載

http://m.mzdunnan.cn/download/DAMSoftware.zip(軟件視頻教程連接)

2充足、軟件界面

軟件功能

l 繼電器狀態查詢

l 繼電器獨立控制

l 模擬量讀取

l 開關量狀態查詢

l 調試信息查詢

l 工作模式的更改

l 偏移地址的設定

l 繼電器整體控制

3、通訊測試

1 選擇設備當前串口號表現，打開串口;

2 選擇對應的產品型號;

3 設備地址修改為 254 異常狀況，點擊“讀取地址 ”，軟件底部提示“讀取成功 ”的積極性，讀到的設備地 址為“0 ”更多可能性，軟件右下方的發送和指令正確，則說明設備與電腦通訊成功高效。

九分析、參數配置

1、設備地址

1.1 質量、設備地址的介紹

DAM 系列設備地址默認為 0 ，使用廣播地址為 254 進行通訊， 用0 無法通訊十大行動。

設備地址=撥碼開關地址+偏移地址重要性。

1.2 自然條件、設備地址的讀取

設備正常通訊后充分發揮，初始設備地址寫入 254 ，然后點擊軟件上方“讀取地址 ” 即可讀到設備的當前地址探索創新。

1.3 研究成果、撥碼開關地址

1 發展契機、五個撥碼全都撥到“ON ”位置時，為地址“31 ”;

2 機製性梗阻、五個撥碼全都撥到“OFF ”位置時齊全，為地址“0 ”;

3 、最左邊 1 為二進制最低位改造層面。

4 機製、地址表：

1.4 、偏移地址的設定與讀取

點擊 DAM 調試軟件下方偏移地址后邊的“讀取 ”或“設置 ”來對設備的偏 移地址進行讀取或設置。

2發力、波特率的讀取與設置

點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率和地址優勢與挑戰，操作后需要重啟設備和修改電腦串口設置。

3越來越重要的位置、工作模式

3.1 工作模式說明

3.1.1 問題分析、順序啟動模式

所有包含繼電器數量大于 1 的繼電器模塊均具有該工作模式，該模式下解決方案，每次上電后繼 電器會按照延時配置參數按順序依次啟動不負眾望。

該模式主要應用于類似 LED 大屏幕緩解上電瞬間大功率沖擊的問題，使用該模式后交流研討， 每次上電后推動並實現，LED 模塊均會按順序啟動不會造成上電瞬間電氣打火或大功率沖擊電網造成 電網電壓跌落。應用于其他聚集型安裝的電氣設備時具有同樣功效結構重塑。

配置參數：間隔時間推廣開來，等待時間

3.1.2 、流水循環模式

該模式類似于“順序啟動 ”模式的循環版本貢獻法治，即上電后所有繼電器按照延時配置參數依

次吸合密度增加，待所有繼電器全部吸合之后，開始從第一個繼電器斷開相對較高，待所有繼電器斷開之后又 開始從第一個繼電器吸合信息化。

該模式下如果去控制景觀燈可以實現流水點亮、熄滅的效果創新內容，但是由于繼電器內部是機 械彈簧構成持續向好，故一般繼電器具有約 10 萬次左右的動作壽命，在帶大功率負載時還會稍微降 低，故該模式不適合長時間的頻繁使用不容忽視，否則會降低整個模塊的使用壽命。

配置參數：間隔時間記得牢，等待時間

3.1.3 組建、跑馬循環模式

處于該模式的繼電器板卡，每次上電后從第一個繼電器開始依次的吸合服務體系、斷開進展情況，間隔時 間為配置的延時間。即：

繼電器 1 吸合—>延時時間—>繼電器 1 斷開特點、繼電器 2 吸合—>延時時間—>繼電器 2 斷開研究、繼電器 3 吸合—>延時時間—>......

該模式下任意時間總是有一個繼電器吸合，但與以上兩種循環動作的模式相同綠色化發展，該模式 也具有動作壽命的短板去創新，故不適合長時間頻繁的動作結論。

配置參數：間隔時間，等待時間品質。

3.2 積極回應、工作模式功能設置

打開“聚英翱翔 DAM 調試軟件 ” 點擊下方工作模式設置欄的“讀取 ”和“設 置 ”就可以分別讀取和設置工作模式慢體驗。

4深化涉外、閃開閃斷功能及設置

4.1 、閃開閃斷功能介紹

手動模式：對繼電器每操作一次左右，繼電器則翻轉一次(閉合時斷開又進了一步，斷開時 閉合);

閃開模式：對繼電器每操作一次，繼電器則閉合 1 秒(實際時間【單位秒】 =設置數字*0. 1)后自行斷開;

閃斷模式：對繼電器每操作一次生產製造，繼電器則斷開 1.秒(時間可調)后自行閉 合;

4.2 拓展基地、閃斷閃開的設置

打開“聚英翱翔 DAM 調試軟件 ”點擊繼電器模式后面下拉箭頭進行模式的選 擇。(后邊時間可自行設置多元化服務體系，實際時間=填寫數字*0.1【單位秒】)

注：閃斷閃開模式不能寫入設備芯片內處理，軟件上選擇閃斷閃開模式后，所有 通道都為閃斷閃開模式下實力增強，可通過發送單個通道的閃斷閃開指令來進行單個通 道的控制自然條件，不影響其他通道的正常控制。

十全過程、開發資料說明

1、通訊協議說明

本產品支持標準modbus 指令積極參與，有關詳細的指令生成與解析方式優勢領先，可根據本 文中的寄存器表結合參考《MODBUS 協議中文版》 即可。

Modbus 協議中文版參考：

http://m.mzdunnan.cn/download/Modbus_poll.zip

本產品支持 modbus RTU 格式探討。

2新技術、Modbus 寄存器說明

本控制卡主要為線圈寄存器，主要支持以下指令碼：1 共創美好、5 趨勢、15

線圈寄存器地址表：

備注：

① ：Modbus 設備指令支持下列 Modbus 地址：

00001 至 09999 是離散輸出(線圈)

10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入)

40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用 5 位碼格式，第一個字符決定寄存器類型分析，其余 4 個字符代表地址。地址 1 從 0 開始，如 00001 對應 0000合規意識。

② ：波特率數值對應表

③ ：繼電器狀態聽得懂，通過 30002 地址可以查詢，也可以通過 00001---00002 地址來查詢協調機製，但控 制只能使用 00001---00002 地址設備製造。

30002 地址數據長度為 16bit 有效性。最多可表示 16 個繼電器。

對應結果如下：

即 寄存器 30009 數據 的 bit8 與寄存器 00001 的數據一樣資源配置。

同理：光耦輸入也是如此形勢。寄存器 30003 的 bit8 、bit9 與寄存器 10001 機遇與挑戰、10002 都對應到指 定的硬件上高效節能。

模式測試說明：

模式為 0 的時候，可以通過通用繼電器測試軟件和自定義協議測試軟件進行控制

模式為 1 的時候取得明顯成效，輸入光耦可以觸發對應繼電器的狀態翻轉 模式為 2 的時候基地，輸入光耦狀態直接決定繼電器的狀態

模式為 3 的時候，功能同等于模式 2

模式為 4 的時候大力發展，兩個 DAM1616 通過 485 總線連接約定管轄，A+接 A+ ，B-接 B-.都配置為 4 集成技術，然后 觸發 1 號板卡的光耦可以翻轉 2 號板卡的繼電器

模式為 5 的時候處理方法，按照模式 4 接線集聚效應，觸發 1 號板卡的光耦，則 2 號板的對應繼電器會跟隨 1 號板卡的光耦狀態

寄存器地址按照 PLC 命名規則，真實地址為去掉最高位記得牢，然后減一生產體系。

參考資料：

http://hi.baidu.com/anyili001/item/573454e6539f60afc10d75c9

3深入交流、指令生成說明

應用舉例及其說明：本機地址除了偏移地址地址之外真諦所在，還有默認的 254 為廣播地址。當 總線上只有一個設備時逐漸顯現，無需關心撥碼開關地址十大行動，直接使用254 地址即可，當總線上有多個 設備時通過撥碼開關選擇為不同地址著力增加，發送控制指令時通過地址區別體系。

注意：RS232 總線為 1 對 1 總線，即總線上只能有兩個設備背景下，例如電腦與繼電器板卡多種場景， 只有 485 總線才可以掛載多個設備。

指令可通過“聚英翱翔 DAM 調試軟件 ”開展試點，的調試信息來獲取集中展示。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus 協議生成規劃，對于繼 電器線圈的讀寫建設，實際就是對modbus 寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址發展，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器 1的狀態在此基礎上，實際上是對繼電器 1 對應的線圈寄存器 00001 的讀寫操作。

4探索創新、指令列表

5開展、指令詳解

5.1 、繼電器輸出

控制 1 路繼電器(以第一路開為例前來體驗，其他通道參照本例)

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2 簡單化、繼電器狀態

繼電器查詢

查詢 16 路繼電器

FE 01 00 00 00 10 29 C9

繼電器卡返回信息：

FE 01 01 00 61 9C

5.3 應用優勢、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 41 6B

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 0A A1 6A

返回碼：FE 10 00 03 00 02 A5 C7

5.4 發展需要、全開全關指令

全開全關指令解析

可同時控制指定的多路通道的閉合和斷開，將下列指令中的全開全關命令更 改即可全方位。

其中 FF FF 為全開全關指令信息，為二進制轉換為 16 進制，2 進制中 1 代表吸合管理，0 代表斷開廣泛關註，11111111 11111111 為全開，00000000 00000000 為全斷，每 8 路為 一個字節顯示，起始為右側開始，如 1大局、5豐富內涵、8、10效率和安、12就能壓製、16 通道打開，其他關閉不同需求，則 1.5.8 為 10010001,16 進制為 91 業務指導，10,12,16 為 10001010,16 進制為 8A新品技，全部開 關指令為91 8A。

全開發送碼：FE 0F 00 00 00 10 02 FF FF A6 64

全斷發送碼：FE 0F 00 00 00 10 02 00 00 A7 D4

全斷全開返回碼：FE 0F 00 00 00 10 40 08

十一、常見問題與解決方法

1能力、232 通訊，設備控制無響應，不動作

設備與上位機進行通信使用的是 232 直連線智能化。即 RX 對 RX 生產製造，TX 對 TX ，GND 對 GND

2 綜合措施、繼電器只能開不能關

讀取地址是否讀到的是實際設備地址多元化服務體系，調試信息欄內是否有返回指令，返回指令是否正確攜手共進， 如果讀取地址失敗實力增強，沒有返回指令或返回指令異常，檢查通訊線和通訊轉換器

3擴大公共數據、485 總線上掛有多個設備時，每個設備地址不能一樣，不能使用廣播地址 254 來進行通訊設計標準。

廣播地址在總線上只有一個設備時可以使用深度，大于 1 個設備時請以撥碼開關區分地址來 控制，否則會因為模塊在通信數據的判斷不同步上導致指令無法正確執行經過。
