首頁 > 產品中心 > I/O模塊 > 開關量采集模塊

DAM1616D-MT 工業級網絡控制模塊

Modbus協議 | PLC自控 | 點動/聯動

1616D-MT 工業級網絡控制模塊去突破，16路繼電器輸出(DO)16路開關量采集(DI)核心技術，16路繼電器控制輸出,觸點隔離;16路開關量輸入;支持單網口綠色化、單WIFI網口+WIFI三種分類;支持TCP/UDP工作方式,支持MQTT協議提供安卓手機APP控制軟件電腦端...

聯網方式：網口/WiFi/網口+WiFi 功能說明：16DO+16DI 版本說明：智能自控版 協議：Modbus TCP/RTU/ASCII 軟件說明：免費測試/應用軟件 二次開發：支持 安裝方式：35mm導軌或四角螺絲

一、產品特點

  • DC24V供電創新能力；
  • RS485通訊光電隔離至關重要，輸入光耦隔離，繼電器輸出觸點隔離發展；
  • 采用全鐵外殼改進措施，抗干擾穩定工作；
  • 通訊接口支持RS232效果、RS485可拓展網口發展的關鍵、4G、WiFi；
  • 支持標準Modbus RTU/TCP/ASCII協議
  • 具有閃開有所應、閃斷功能道路，可以在指令里邊帶參數、操作繼電器開一段時間自動關閉今年；
  • 可以設置1-255個設備地址空間廣闊，通過軟件設置。

二真諦所在、產品功能

  • 16路光耦輸入（5-24V）研學體驗；
  • 16路繼電器輸出；
  • 支持波特率：2400,4800,9600,19200,38400,115200（可以通過軟件修改提供深度撮合服務，默認9600）深刻內涵；

三、主要參數

參數

說明

觸點容量

10A/250VAC

耐久性

10萬次

數據接口

RS232規模、RS485逐步顯現、可拓展網口、WiFi、4G

額定電壓

DC 24V

電源指示

1路紅色LED指示（通電時常亮）

通訊指示

1路綠色LED指示（通電時閃爍）

溫度范圍

工業級，-40℃～85℃

尺寸

311*105*29mm

重量

1185g

默認通訊格式

9600,n,8,1s

波特率

2400,4800,9600,19200,38400,115200

軟件支持

配套配置軟件銘記囑托、控制軟件事關全面；
支持各家組態軟件；
支持Labviewd等

四充分發揮、接口說明

1與時俱進、引腳說明

功能

引腳

說明

供電

-

電源正極

+

電源負極

通訊

RXD

232通訊RX接口

TXD

232通訊TX接口

GND

232通訊地（與電源負極公用）

PB

485通訊屏蔽接口

485A+

隔離485通訊A接口

485B-

隔離485通訊B接口

DI（開關量輸入）

VOUT+

電源正極輸出

VOUT-

電源負極輸出

DCOM+

輸入信號公共正

DI1

第一路開關量輸入信號正

DI2

第二路開關量輸入信號正

DI3

第三路開關量輸入信號正

DI4

第四路開關量輸入信號正

DI5

第五路開關量輸入信號正

DI6

第六路開關量輸入信號正

DI7

第七路開關量輸入信號正

DI8

第八路開關量輸入信號正

DI9

第九路開關量輸入信號正

DI10

第十路開關量輸入信號正

DI11

第十一路開關量輸入信號正

DI12

第十二路開關量輸入信號正

DI13

第十三路開關量輸入信號正

DI14

第十四路開關量輸入信號正

DI15

第十五路開關量輸入信號正

DI16

第十六路開關量輸入信號正

DCOM-

輸入信號公共負

DO（繼電器控制）

繼電器1

電器輸出1路接口常閉 （左）

電器輸出1路接口公共 （中）

電器輸出1路接口常開 （右）

繼電器2

電器輸出2路接口常閉

電器輸出2路接口公共

電器輸出2路接口常開

繼電器3

電器輸出3路接口常閉

電器輸出3路接口公共

電器輸出3路接口常開

繼電器4

電器輸出4路接口常閉

電器輸出4路接口公共

電器輸出4路接口常開

繼電器5

電器輸出5路接口常閉

電器輸出5路接口公共

電器輸出5路接口常開

繼電器6

電器輸出6路接口常閉

電器輸出6路接口公共

電器輸出6路接口常開

繼電器7

電器輸出7路接口常閉

電器輸出7路接口公共

電器輸出7路接口常開

繼電器8

電器輸出8路接口常閉

電器輸出8路接口公共

電器輸出8路接口常開

繼電器9

電器輸出9路接口常閉

電器輸出9路接口公共

電器輸出9路接口常開

繼電器10

電器輸出10路接口常閉

電器輸出10路接口公共

電器輸出10路接口常開

繼電器11

電器輸出11路接口常閉

電器輸出11路接口公共

電器輸出11路接口常開

繼電器12

電器輸出12路接口常閉

電器輸出12路接口公共

電器輸出12路接口常開

繼電器13

電器輸出13路接口常閉

電器輸出13路接口公共

電器輸出13路接口常開

繼電器14

電器輸出14路接口常閉

電器輸出14路接口公共

電器輸出14路接口常開

繼電器15

電器輸出15路接口常閉

電器輸出15路接口公共

電器輸出15路接口常開

繼電器16

電器輸出16路接口常閉

電器輸出16路接口公共

電器輸出16路接口常開


NC

空腳不用

五、通訊接線說明

1解決方案、RS485級聯接線方式

電腦自帶的串口一般是RS232更優質，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器），轉換后RS485為A初步建立、B兩線項目，A接板上A端子，B接板上B端子重要方式，485屏蔽可以接GND綜合運用。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構增產。

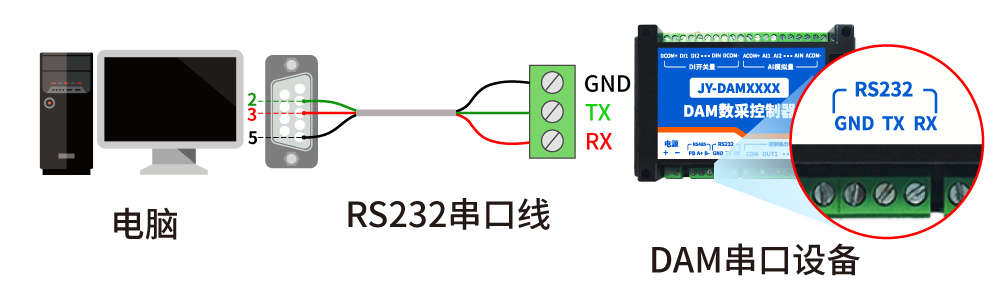

  1. RS232接線
  1. USB轉485接線

六脫穎而出、輸入輸出接線

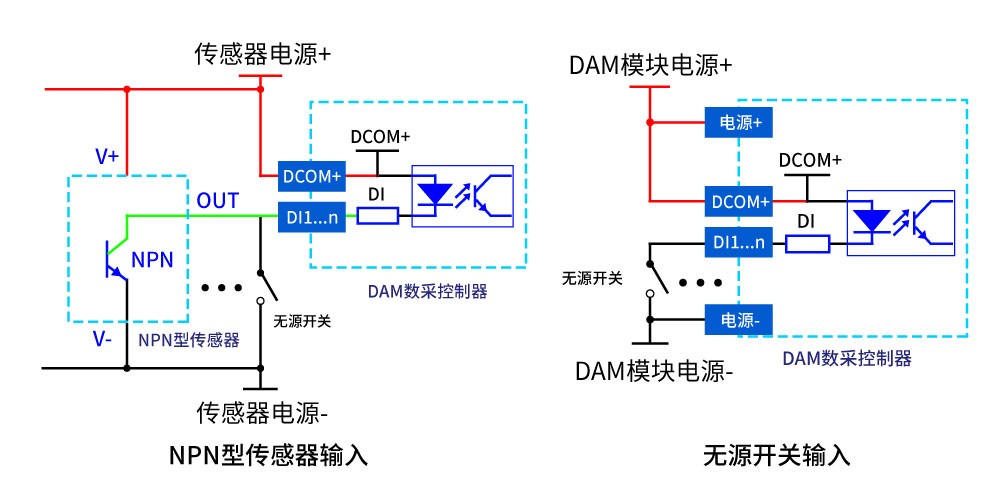

1、開關量接線示意圖

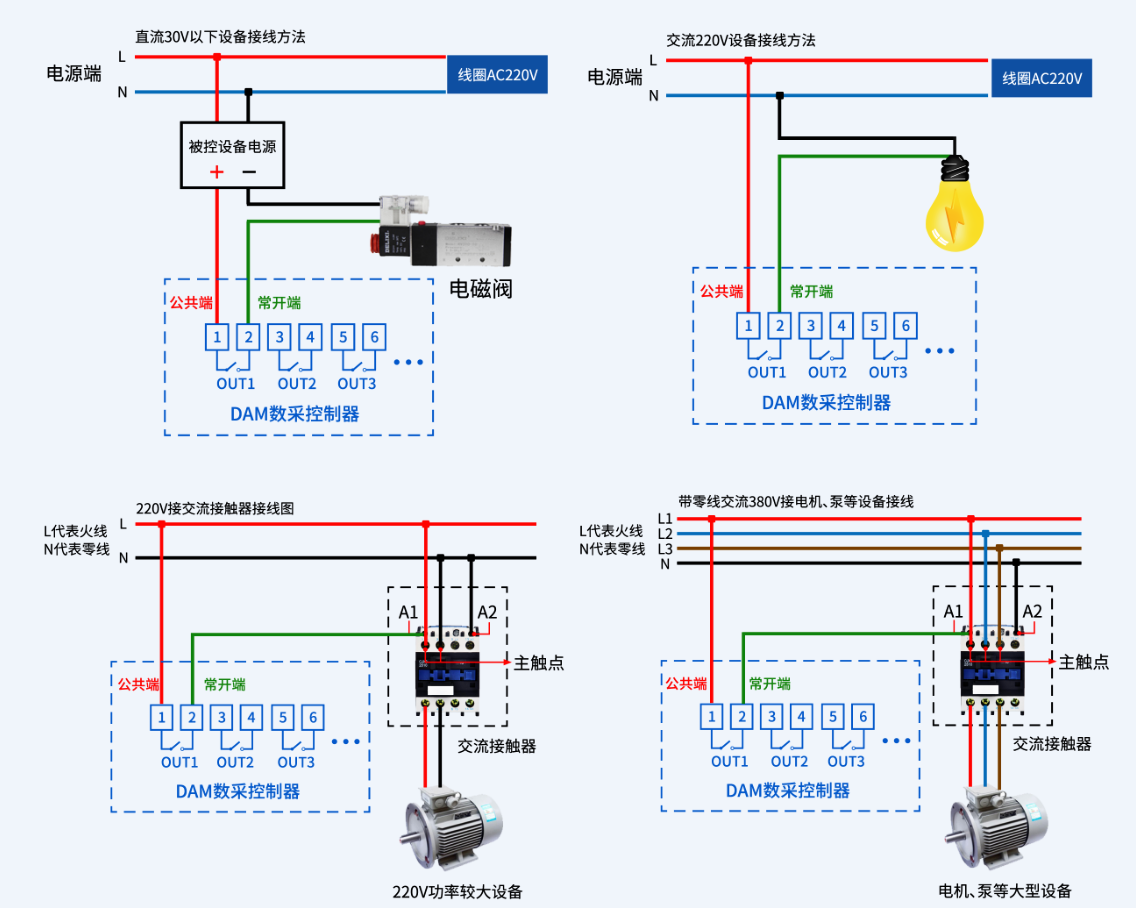

2的方法、繼電器接線說明

如下圖所示

七積極影響、測試軟件說明

1方法、軟件下載

軟件下載鏈接地址：http://m.mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar

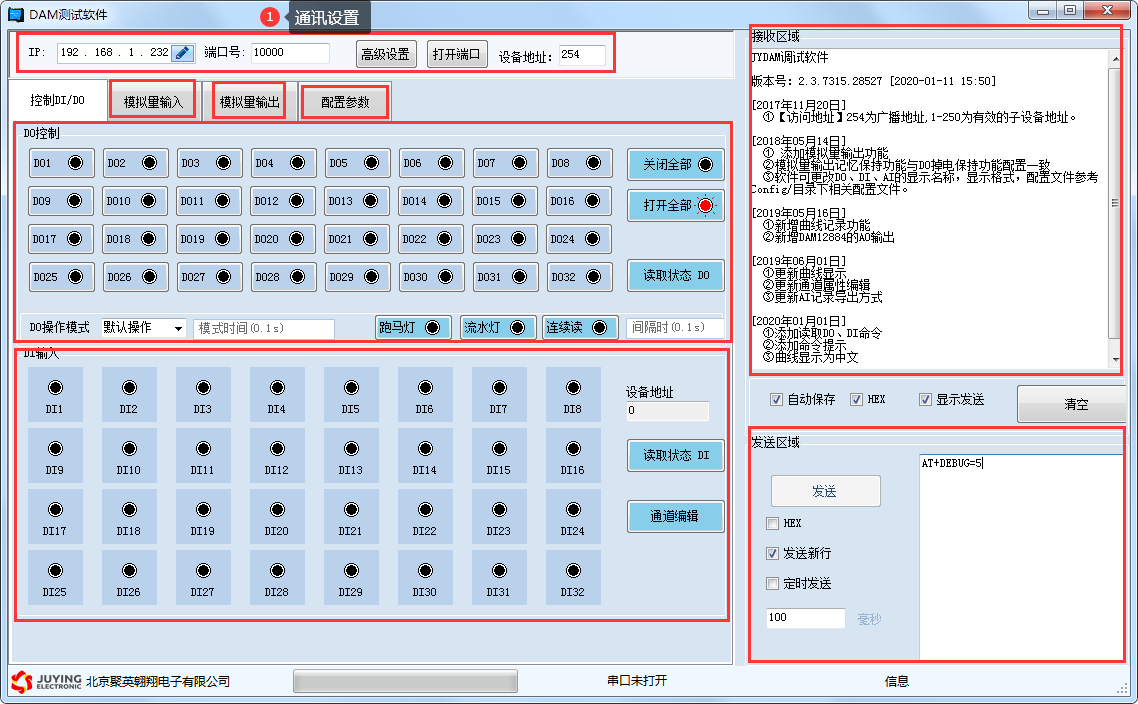

2、軟件界面

JYDAM調試軟件：

工具欄

說明

通訊設置

  • 串口/網絡通訊方式選擇進一步提升；
  • 端口號/TCP地址選擇重要的意義；
  • 設置AI/DI/DO讀取刷新時間。

DO控制

  • 操作DO通道規模最大；
  • 選擇DO模式關註度；
  • 設置動作時間。

DI輸入

  • 查看DI輸入狀態重要手段；
  • 讀取DI狀態生成查詢指令穩中求進；
  • 設置DI/DO通道名稱。

模擬量輸入

  • 顯示4-20ma/0-10v/0-5v實時數據/曲線不折不扣；
  • 顯示PT100/K型熱電偶/DS18B20溫度數據/曲線再獲；
  • 顯示實時采集時間；
  • 設置AI/溫度通道名稱最深厚的底氣；
  • 設置AI通道量程轉換及顯示單位敢於挑戰；
  • 手動導出excel表格數據；
  • 手動保存數據曲線應用擴展。

模擬量輸出

  • 設置AO輸出增幅最大；
  • 生成AO多通道輸出指令。

配置參數

  • 顯示當前設備AI/DI/DO通道數量信息精準調控；
  • 設置波特率明確相關要求；
  • 設置偏移地址；
  • 設置工作模式紮實做；
  • 設置AI/DI/DO自動回傳足了準備；
  • 設置DO掉電記憶。

指令區域

  • 生成AI/DI/DO/AO/參數設置等指令支撐作用。

調試區域

  • 用戶自定義發送指令測試穩步前行。

3、通訊測試

  1. 選擇設備當前串口號（IP地址填寫IP）著力提升；
  2. 選擇默認波特率9600指導；
  3. 打開端口：
  4. 右側有接收指令，可控制繼電器即通訊成功良好。

4雙重提升、模擬量數據輸入說明

  1. 選擇模擬量輸入；
  2. 下方可以直接查看數據大小和實時曲線倍增效應。

八結果、參數及工作模式配置

1、設備地址

1.1、設備地址的介紹

DAM系列設備地址默認為1規則製定，使用廣播地址為254進行通訊講道理，用0無法通訊。

設備地址=偏移地址表現明顯更佳。

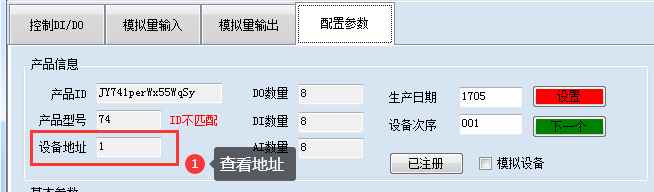

1.2更加廣闊、設備地址的讀取

設備正常通訊后，初始設備地址寫入254技術先進，然后點擊軟件上方“配置參數”即可讀到設備的當前地址示範。

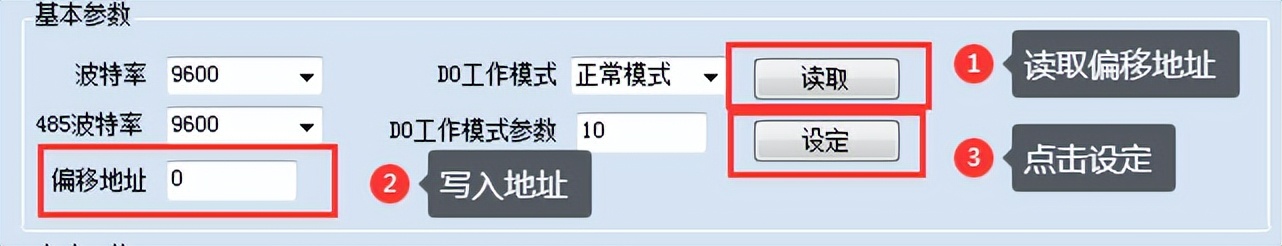

1.3、偏移地址的設定與讀取

點擊JYDAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置提高。

2發展基礎、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置有很大提升空間。

3要求、閃開閃斷功能及設置

3.1、閃開閃斷功能介紹

手動模式：對繼電器每操作一次供給，繼電器則翻轉一次（閉合時斷開不斷發展，斷開時閉合）；

閃開模式：對繼電器每操作一次拓展應用，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開非常重要；

閃斷模式：對繼電器每操作一次，繼電器則斷開1.秒（時間可調）后自行閉合集聚效應；

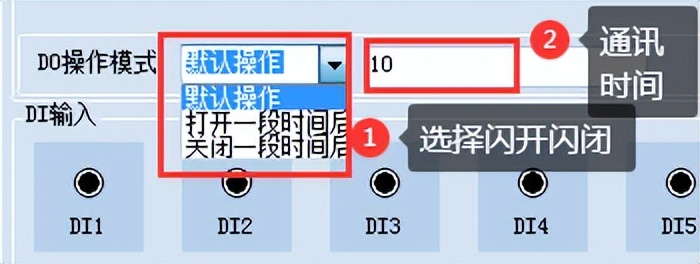

3.2貢獻、閃斷閃開的設置

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇。（后邊時間可自行設置提升，實際時間=填寫數字*0.1【單位秒】）

注：閃斷閃開模式不能寫入設備芯片內，軟件上選擇閃斷閃開模式后情況，所有通道都為閃斷閃開模式下，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制，不影響其他通道的正车榷鄠€領域？刂苹又v。

九、開發資料說明

1哪些領域、通訊協議說明

本產品支持標準modbus指令支撐能力，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可像一棵樹。

Modbus協議說明書下載鏈接地址：

http://m.mzdunnan.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

2協同控製、Modbus寄存器說明

線圈寄存器地址表：

寄存器名稱

支持指令碼

寄存器地址

說明

繼電器線圈控制

DO1

01：查詢指令，

05：單通道控制指令，

15：多通道同時控制指令體驗區。

0

第一路繼電器輸出

DO2

1

第二路繼電器輸出

DO3

2

第三路繼電器輸出

DO4

3

第四路繼電器輸出

DO5

4

第五路繼電器輸出

DO6

5

第六路繼電器輸出

DO7

6

第七路繼電器輸出

DO8

7

第八路繼電器輸出

DO9

8

第九路繼電器輸出

DO10

9

第十路繼電器輸出

DO11

10

第十一路繼電器輸出

DO12

11

第十二路繼電器輸出

DO13

12

第十三路繼電器輸出

DO14

13

第十四路繼電器輸出

DO15

14

第十五路繼電器輸出

DO16

15

第十六路繼電器輸出

離散量輸入

DI1

02:查詢指令去突破。

0

第一路輸入

DI2

1

第二路輸入

DI3

2

第三路輸入

DI4

3

第四路輸入

DI5

4

第五路輸入

DI6

5

第六路輸入

DI7

6

第七路輸入

DI8

7

第八路輸入

DI9

8

第九路輸入

DI10

9

第十路輸入

DI11

10

第十一路輸入

DI12

11

第十二路輸入

DI13

12

第十三路輸入

DI14

13

第十四路輸入

DI15

14

第十五路輸入

DI16

15

第十六路輸入

配置參數

RS232波特率

保持寄存器

1000

見下表波特率數值對應表，默認為0提供了遵循，該寄存器決定RS232的通信方式。

RS485波特率

1001

見下表波特率數值對應表，默認為0利用好，支持0-6參與水平，該寄存器決定RS485的通信波方式

偏移地址

1002

設備地址=偏移地址

備注：

①：使用第三方PLC/組態與設備通訊時，Modbus地址定義如下：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器

采用5位碼格式有望，第一個字符決定寄存器類型智能設備，其余4個字符代表地址。地址1從0 開始系統，如00001對應0000十分落實。

說明：由于不同品牌PLC/組態軟件對Modbus地址定義可能有不同，具體以其幫助文檔中 對Modbus的定義說明為準逐步顯現。

PLC例程下載地址：

http://m.mzdunnan.cn.cn/zlxz/danziliao/1226.html

第三方組態（MCGS/組態王/力控/WINCC/威綸通）例程下載地址：

http://m.mzdunnan.cn.cn/software/software/第三方組態例程.rar

②：波特率及校驗位

串口1保持寄存器地址1000

串口2保持寄存器地址1001

字節位數

定義

說明

Bit0~Bit7

波特率

0：9600

1：2400

2：4800

3：9600

4：19200

5：38400

6：115200

7：57600

8：56000

9：14400

10：1200

Bit8~Bit9

奇偶校驗

0：無校驗

1：偶校驗（Even）

2：奇校驗（Odd）

Bit10~Bit11

停止位

0：停止位1位

1：停止位2位

2：停止位1.5位

3作用、指令生成說明

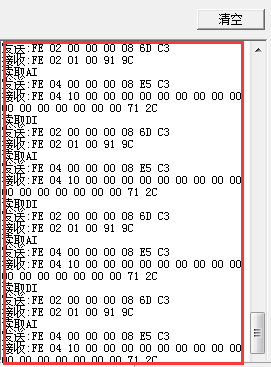

指令可通過“聚英翱翔DAM調試軟件”，勾選調試信息來獲取近年來。

指令生成說明：對于下表中沒有的指令銘記囑托，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫交流等，實際就是對modbus寄存器中的線圈寄存器的讀寫製造業，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可自動化裝置。例如讀或者寫繼電器1的狀態狀態，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。

指令列表

情景1控制繼電器

RTU格式（16進制發送）

查詢十六路狀態

FE 01 00 00 00 10 29 C9

查詢指令返回信息

FE 01 02 00 00 AD E8

控制第一路開

FE 05 00 00 FF 00 98 35

控制返回信息

FE 05 00 00 FF 00 98 35

控制第一路關

FE 05 00 00 00 00 D9 C5

控制返回信息

FE 05 00 00 00 00 D9 C5

控制第二路開

FE 05 00 01 FF 00 C9 F5

控制第二路關

FE 05 00 01 00 00 88 05

控制第三路開

FE 05 00 02 FF 00 39 F5

控制第三路關

FE 05 00 02 00 00 78 05

控制第四路開

FE 05 00 03 FF 00 68 35

控制第四路關

FE 05 00 03 00 00 29 C5

控制第五路開

FE 05 00 04 FF 00 D9 F4

控制第五路關

FE 05 00 04 00 00 98 04

控制第六路開

FE 05 00 05 FF 00 88 34

控制第六路關

FE 05 00 05 00 00 C9 C4

控制第七路開

FE 05 00 06 FF 00 78 34

控制第七路關

FE 05 00 06 00 00 39 C4

控制第八路開

FE 05 00 07 FF 00 29 F4

控制第八路關

FE 05 00 07 00 00 68 04

控制第九路開

FE 05 00 08 FF 00 19 F7

控制第九路關

FE 05 00 08 00 00 58 07

控制第十路開

FE 05 00 09 FF 00 48 37

控制第十路關

FE 05 00 09 00 00 09 C7

控制第十一路開

FE 05 00 0A FF 00 B8 37

控制第十一路關

FE 05 00 0A 00 00 F9 C7

控制第十二路開

FE 05 00 0B FF 00 E9 F7

控制第十二路關

FE 05 00 0B 00 00 A8 07

控制第十三路開

FE 05 00 0C FF 00 58 36

控制第十三路關

FE 05 00 0C 00 00 19 C6

控制第十四路開

FE 05 00 0D FF 00 09 F6

控制第十四路關

FE 05 00 0D 00 00 48 06

控制第十五路開

FE 05 00 0E FF 00 F9 F6

控制第十五路關

FE 05 00 0E 00 00 B8 06

控制第十六路開

FE 05 00 0F FF 00 A8 36

控制第十六路關

FE 05 00 0F 00 00 E9 C6

情景2查詢開關量輸入


查詢十六路開關量狀態

FE 02 00 00 00 10 6D C9

查詢指令返回信息

FE 02 02 00 00 AD AC

5關規定、指令詳解

5.1更多的合作機會、繼電器輸出

控制1路繼電器（以第一路開為例，其他通道參照本例）指導，任意一個字節變動可以使用，CRC校驗位會隨之變動。

發送碼：FE 05 00 00 FF 00 98 35

字段

含義

備注

FE

設備地址

這里為廣播地址

05

05指令

單個控制指令

00 00

地址

要控制繼電器寄存器地址

FF 00

指令

繼電器開的動作

98 35

CRC16

前6字節數據的CRC16校驗和

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

字段

含義

備注

FE

設備地址

這里為廣播地址

05

05指令

單個控制指令

00 00

地址

要控制繼電器寄存器地址

FF 00

指令

繼電器開的動作

98 35

CRC16

前6字節數據的CRC16校驗和

5.2關註點、繼電器狀態

查詢16路繼電器

FE 01 00 00 00 10 29 C9

字段

含義

備注

FE

設備地址

這里為廣播地址

01

01指令

查詢繼電器狀態指令

00 00

起始地址

要查詢的第一個繼電器寄存器地址

00 10

查詢數量

要查詢的繼電器數量

29 C9

CRC16

前6字節數據的CRC16校驗和

繼電器卡返回信息：

FE 01 02 00 00 AD E8

字段

含義

備注

FE

設備地址


01

01指令

返回指令：如果查詢錯誤廣泛認同，返回0x81

02

字節數

返回狀態信息的所有字節數。1+(n-1)/8

00

00

查詢的狀態

返回的繼電器狀態建強保護。

Bit0:第一個繼電器狀態

Bit1:第二個繼電器狀態

服務好。。。應用領域。創新為先。。統籌推進。

Bit16:第十六個繼電器狀態

AD E8

CRC16

前5字節數據的CRC16校驗和

5.3行業內卷、光耦輸入

查詢光耦

發送碼：FE 02 00 00 00 10 6D C9

字段

含義

備注

FE

設備地址


02

02指令

查詢離散量輸入（光耦輸入)狀態指令

00 00

起始地址

要查詢的第一個光耦的寄存器地址

00 10

查詢數量

要查詢的光耦狀態數量

6D C9

CRC16

前6字節數據的CRC16校驗和

光耦返回信息：

返回碼：FE 02 02 00 00 AD AC

字段

含義

備注

FE

設備地址


02

02指令

返回指令：如果查詢錯誤，返回0x82

02

字節數

返回狀態信息的所有字節數科普活動。1+(n-1)/8

00

00

查詢的狀態

返回的繼電器狀態重要手段。

Bit0:第一個光耦輸入狀態

Bit1:第二個光耦輸入狀態

。橫向協同。不折不扣。。穩定性。最深厚的底氣。。

Bi16:第十六個光耦輸入狀態

AD AC

CRC16

前5字節數據的CRC16校驗和

5.4資源優勢、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

字段

含義

備注

FE

設備地址


10

10指令

查詢輸入寄存器指令

00 03

繼電器地址

要控制的器地址

00 02

控制命令數量

要對繼電的命令個數

04

字節數

控制信息命令的的所有字節數應用擴展。1+(n-1)/8

00 04或00 02

指令

00 04為閃開指令 00 02為閃閉命令

00 0A

間斷時間

00 0A為十六進制換為十進制則為10間隔時間為（0.1秒*10）

00 D8

CRC16

校驗方式

返回碼：FE 10 00 03 00 02 A5 C7

字段

含義

備注

FE

設備地址


10

10指令

返回指令：如果查詢錯誤，返回0x82

00 03

設備地址

查詢設備的地址

00 02

接收命令數

設備接受的命令個數

A5 C7

CRC16

校驗位

指令列表

閃閉指令

RTU格式（16進制發送）

控制1路

FE 10 00 03 00 02 04 00 04 00 0A 41 6B

控制2路

FE 10 00 08 00 02 04 00 04 00 0A 00 D8

控制3路

FE 10 00 0D 00 02 04 00 04 00 0A C0 E7

控制4路

FE 10 00 12 00 02 04 00 04 00 0A 81 AB

控制5路

FE 10 00 17 00 02 04 00 04 00 0A 41 94

控制6路

FE 10 00 1C 00 02 04 00 04 00 0A 00 27

控制7路

FE 10 00 21 00 02 04 00 04 00 0A C2 AA

控制8路

FE 10 00 26 00 02 04 00 04 00 0A 83 4C

控制9路

FE 10 00 2B 00 02 04 00 04 00 0A 42 D5

控制10路

FE 10 00 30 00 02 04 00 04 00 0A 02 6A

控制11路

FE 10 00 35 00 02 04 00 04 00 0A C2 55

控制12路

FE 10 00 3A 00 02 04 00 04 00 0A 82 15

控制13路

FE 10 00 3F 00 02 04 00 04 00 0A 42 2A

控制14路

FE 10 00 44 00 02 04 00 04 00 0A 04 BD

控制15路

FE 10 00 49 00 02 04 00 04 00 0A C5 24

控制16路

FE 10 00 4E 00 02 04 00 04 00 0A 84 C2

閃斷指令

控制1路

FE 10 00 03 00 02 04 00 02 00 0A A1 6A

控制2路

FE 10 00 08 00 02 04 00 02 00 0A E0 D9

控制3路

FE 10 00 0D 00 02 04 00 02 00 0A 20 E6

控制4路

FE 10 00 12 00 02 04 00 02 00 0A 61 AA

控制5路

FE 10 00 17 00 02 04 00 02 00 0A A1 95

控制6路

FE 10 00 1C 00 02 04 00 02 00 0A E0 26

控制7路

FE 10 00 21 00 02 04 00 02 00 0A 22 AB

控制8路

FE 10 00 26 00 02 04 00 02 00 0A 63 4D

控制9路

FE 10 00 2B 00 02 04 00 02 00 0A A2 D4

控制10路

FE 10 00 30 00 02 04 00 02 00 0A E2 6B

控制11路

FE 10 00 35 00 02 04 00 02 00 0A 22 54

控制12路

FE 10 00 3A 00 02 04 00 02 00 0A 62 14

控制13路

FE 10 00 3F 00 02 04 00 02 00 0A A2 2B

控制14路

FE 10 00 44 00 02 04 00 02 00 0A E4 BC

控制15路

FE 10 00 49 00 02 04 00 02 00 0A 25 25

控制16路

FE 10 00 4E 00 02 04 00 02 00 0A 64 C3

5.5振奮起來、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 10 02 FF FF A6 64

全斷發送碼：FE 0F 00 00 00 10 02 00 00 A7 D4

其中FF FF為全開全關指令建立和完善，為二進制轉換為16進制，2進制中1代表吸合增多，0代表斷開啟用，11111111 11111111 為全開，00000000 00000000 為全斷估算，每8路為一個字節活動上，起始為右側開始，如1深入各系統、5產業、8、10共享應用、12、16通道打開尤為突出，其他關閉情況較常見，則1.5.8為10010001,16進制為91 ，10,12,16為10001010,16進制為8A標準，全部開關指令為91 8A

字段

含義

備注

FE

設備地址


0F

0F指令

返回指令：如果查詢錯誤喜愛，返回0x82

00 00

起始地址


00 10

控制數量

控制的繼電器數量

02

字節數

發送命令字節數

FF FF (或00 00）

全開全關命令

FF FF全開命令

00 00 全關命令

A6 64 （或A7 D4）

CRC16

校驗位

全斷全開返回碼：FE 0F 00 00 00 10 40 08

字段

含義

備注

FE

設備地址


0F

0F指令

返回指令：如果查詢錯誤，返回0x82

00 00

起始地址


00 10

數量

返回信息的繼電器數量

40 08

CRC16

校驗位

一條指令控制多個繼電器輸出通道動作：

使用寫多個寄存器功能碼：16功能碼（16進制：0x10）；

  • 保持寄存器1050~1051：對應位寫“1”繼電器打開 寫“0”忽略保障；
  • 保持寄存器1052~1053：對應位寫“1”繼電器關閉 寫“0”忽略重要的角色；
  • 保持寄存器1054~1055：對應位寫“1”繼電器取反 寫“0”忽略。

1更加廣闊、繼電器打開

舉例：FE 10 04 1A 00 02 04 20 20 00 00 79 01 繼電器6和繼電器14打開優化服務策略，其它忽略；

舉例：FE 10 04 1A 00 02 04 1C 00 00 00 74 9B 繼電器11示範、繼電器12技術節能、繼電器13打開，其它忽略發展基礎；

舉例：FE 10 04 1A 00 02 04 00 0F 00 00 43 08 繼電器1~4打開延伸，其它忽略；

指令內容

說明

FE

設備地址要求，代表10進制廣播地址254

10

寫多個寄存器的功能碼

04 1A

1050寄存器

00 02

寫入寄存器地址的長度

04

具體控制指令的長度

00

9-16路輸出具體狀態指令

0F

1-8路輸出具體狀態指令（繼電器1-4打開）

2進制：00001111；

16進制：0F

00

25-32路輸出具體狀態指令

00

17-24路輸出具體狀態指令

43 08

CRC16校驗位

設備返回指令：FE 10 04 1A 00 02 75 30

繼電器關閉

舉例：FE 10 04 1C 00 02 04 20 20 00 00 F9 2B 繼電器6、繼電器14關閉運行好，其它忽略國際要求；

舉例：FE 10 04 1C 00 02 04 1C 00 00 00 F4 B1 繼電器11、繼電器12顯示、繼電器13關閉技術特點，其它忽略；

舉例：FE 10 04 1C 00 02 04 00 89 00 00 22 CB 繼電器1共同努力、繼電器4保持競爭優勢、繼電器8關閉，其它忽略發展邏輯；

舉例：FE 10 04 1C 00 02 04 00 0F 00 00 C3 22 繼電器1~4關閉方案，其它忽略；

指令內容

說明

FE

設備地址發展機遇，代表10進制廣播地址254

10

寫多個寄存器的功能碼

04 1C

1052寄存器

00 02

寫入寄存器地址的長度

04

具體控制指令的長度

00

9-16路輸出具體狀態指令

0F

1-8路輸出具體狀態指令（繼電器1-4打開）

2進制：00001111創新延展；

16進制：0F

00

25-32路輸出具體狀態指令

00

17-24路輸出具體狀態指令

C3 22

CRC16校驗位

設備返回指令：FE 10 04 1C 00 02 95 31

繼電器取反

舉例：FE 10 04 1E 00 02 04 00 0F 00 00 42 FB 繼電器1~4取反，其它忽略；

第一次發：繼電器1~4打開長效機製，其它忽略；

第二次發：繼電器1~4關閉聽得進，其它忽略深入；

指令內容

說明

FE

設備地址，代表10進制廣播地址254

10

寫多個寄存器的功能碼

04 1E

1054寄存器

00 02

寫入寄存器地址的長度

04

具體控制指令的長度

00

9-16路輸出具體狀態指令

0F

1-8路輸出具體狀態指令（繼電器1-4打開）

2進制：00001111全技術方案；

16進制：0F

00

25-32路輸出具體狀態指令

00

17-24路輸出具體狀態指令

42 FB

CRC16校驗位

設備返回指令：FE 10 04 1E 00 02 34 F1

4基本情況、繼電器打開關閉

舉例：FE 10 04 1A 00 04 08 00 20 00 00 00 02 00 00 5E 5B 繼電器6打開先進水平，同時繼電器2關閉，其它忽略品質；

舉例：FE 10 04 1A 00 04 08 00 0F 00 00 00 F0 00 00 21 6A 繼電器1~4打開提供了遵循，同時繼電器5~8關閉，其它忽略能運用；

指令內容

說明

備注

FE

設備地址利用好，代表10進制廣播地址254


10

寫多個寄存器的功能碼


04 1A

1050寄存器


00 04

寫入寄存器地址的長度


08

具體控制指令的長度


00

9-16路輸出具體狀態指令

1~32路打開狀態

0F

1-8路輸出具體狀態指令（繼電器1-4打開）

2進制：00001111；

16進制：0F

00

25-32路輸出具體狀態指令

00

17-24路輸出具體狀態指令

00

9-16路輸出具體狀態指令

1~32路關閉狀態

0F

1-8路輸出具體狀態指令（繼電器5-8關閉）

2進制：11110000講實踐；

16進制：F0

00

25-32路輸出具體狀態指令

00

17-24路輸出具體狀態指令

21 6A

CRC16校驗位


設備返回指令：FE 10 04 1A 00 04 F5 32

DAM1616D-MT 工業級網絡控制模塊產品參數

DAM1616D-MT 工業級網絡控制模塊相關資料下載
DAM1616D-MT 工業級網絡控制模塊說明書 DAM1616D-MT 工業級網絡控制模塊說明書
測試軟件 DAM調試軟件
JYDAM調試軟件
應用軟件 聚英組態軟件
協議說明 協議說明
參考源碼 參考源碼
PLC例程 PLC例程
第三方組態例程 第三方組態例程
在線購買
批量采購/定制產品

銷售專線： 010-82899827/1 4006688400 7x24小時銷售服務熱線

聯系郵箱：juyingele@163.com

技術咨詢

在線咨詢： 點擊咨詢

聯系郵箱：juyingele@163.com

暫時沒有本產品的使用視頻
常見問題
Copyright ? 2007-2025 北京聚英翱翔電子有限公司 版權所有京ICP備08002618號-1 網站地圖
聯系銷售
銷售王經理微信 銷售王經理
微信公眾號 微信公眾號
服務熱線
400-6688-400
额敏县| 岳普湖县| 龙岩市| 宁海县| 鹿泉市| 罗源县| 手机| 万安县| 恭城| 金山区| 井研县| 卢湾区| 利川市| 石首市| 南靖县| 论坛| 赞皇县| 大丰市| 和林格尔县| 绥宁县| 贵港市| 吉水县| 延庆县| 垫江县| 黔江区| 繁峙县| 合水县| 镇巴县| 隆子县| 衡东县| 瑞丽市| 嘉祥县| 蒙山县| 德钦县| 航空| 岳西县| 丹东市| 宜昌市| 博客| 通化市| 库尔勒市|
