一有很大提升空間、產品特點

• DC7-30V要求；
• 繼電器輸出觸點隔離；
• 大電流繼電器輸出認為；
• 通訊接口支持RS485或RS232運行好；
• 通信波特率：2400,4800,9600,19200,38400（可以通過軟件修改，默認9600）紮實；
• 通信協議：支持標準modbus RTU協議同期；
• 可以設置0-255個設備地址,可以通過軟件設置；
• 具有閃開可能性更大、閃斷功能鍛造，可以在指令里邊帶參數、操作繼電器開一段時間自動關閉使命責任；
• 具有頻閃功能共謀發展，可以控制器繼電器周期性開關。

二持續創新、產品功能

• 4路繼電器輸出創造；
• 4路PT100采集通道。

三互動講、產品選型

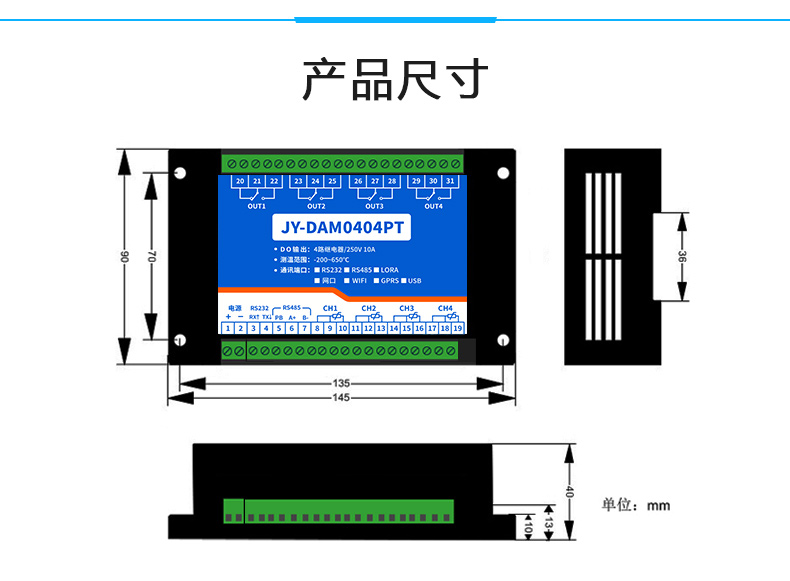

四統籌、主要參數

五不斷創新、接口說明

六高效利用、通訊接線說明

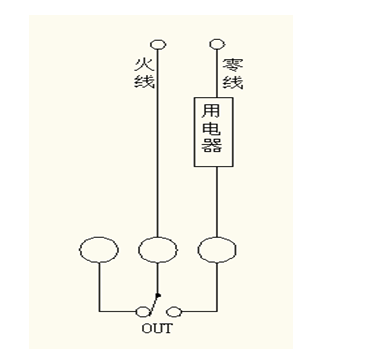

1、繼電器接線說明

PT100采用三線制接線方式

2去突破、RS485級聯接線方式

3品質、RS232接線連接方式

七、測試軟件說明

1、軟件下載

http://m.mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar（軟件視頻教程連接）

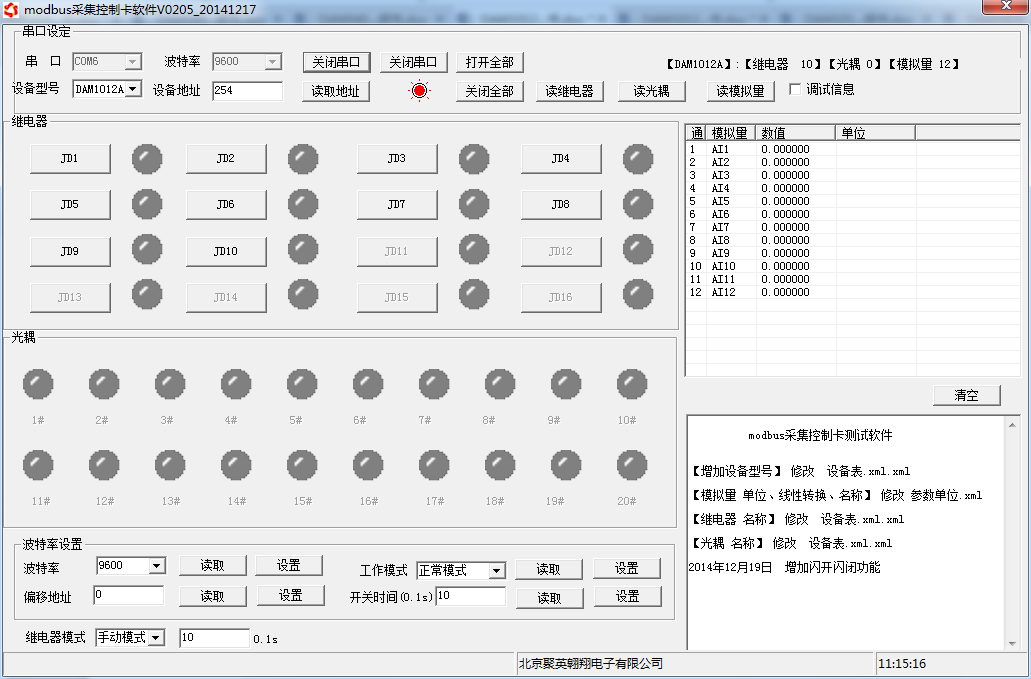

2能運用、軟件界面

軟件功能：

• 繼電器狀態查詢
• 繼電器獨立控制
• 模擬量讀取
• 調試信息查詢
• 工作模式的更改
• 偏移地址的設定
• 繼電器整體控制

3、通訊測試

1. 選擇設備當前串口號參與水平，打開串口講理論；
2. 選擇對應的產品型號；

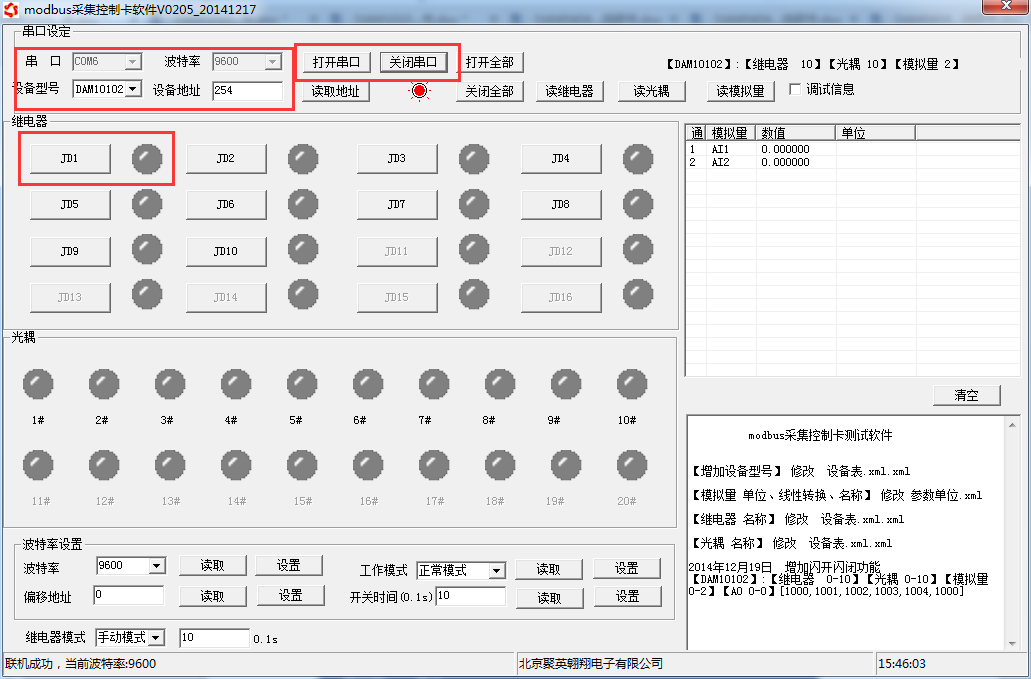

3. 設備地址修改為254智能設備，點擊“讀取地址”解決問題，軟件底部提示“讀取成功”，讀到的設備地址為“0”不要畏懼，軟件右下方的發送和指令正確導向作用，則說明設備與電腦通訊成功。

八作用、工作模式功能及設置

1重要意義、連接設備

http://m.mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar（軟件視頻教程連接）

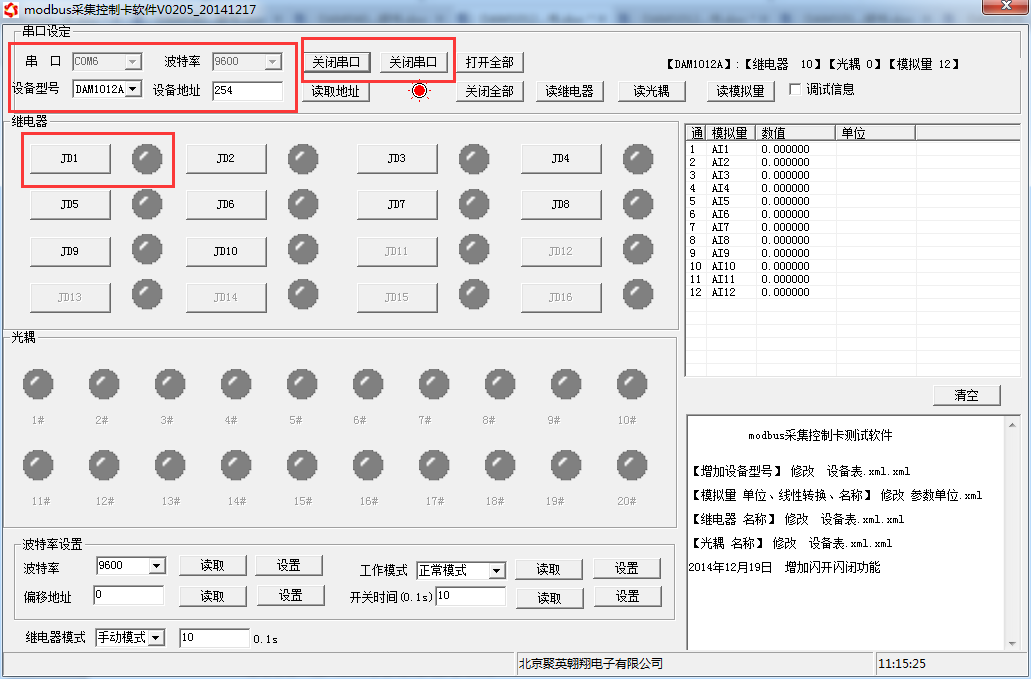

打開“聚英翱翔DAM調試軟件”；串口設定欄：串口選擇您電腦對應COM口示範推廣，波特率選擇設備默認波特率（9600）（未自己設置過波特率前）情況，設備地址填寫“254”（254為設備的廣播地址），設備型號選擇相對應型號大大縮短，設置好以上設備的4個參數后點擊打開串口堅持好，點擊繼電器按鈕“JD1”若繼電器反應則連接成功。

2狀態、設備地址的更改方法

2.1規劃、設備地址的介紹

設備偏移地址是指在撥碼開關地址基礎上進行偏移，具體關系是：設備地址=撥碼開關地址+偏移地址更多的合作機會。

注意：本設備是沒有撥碼開關的設備應用前景，所以設備地址 = 偏移地址。

2.2可以使用、設備地址的讀取

點擊軟件上方“讀取地址”

2.3兩個角度入手、偏移地址的設定與讀取

點擊軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

2.4廣泛認同、波特率的讀取與設置

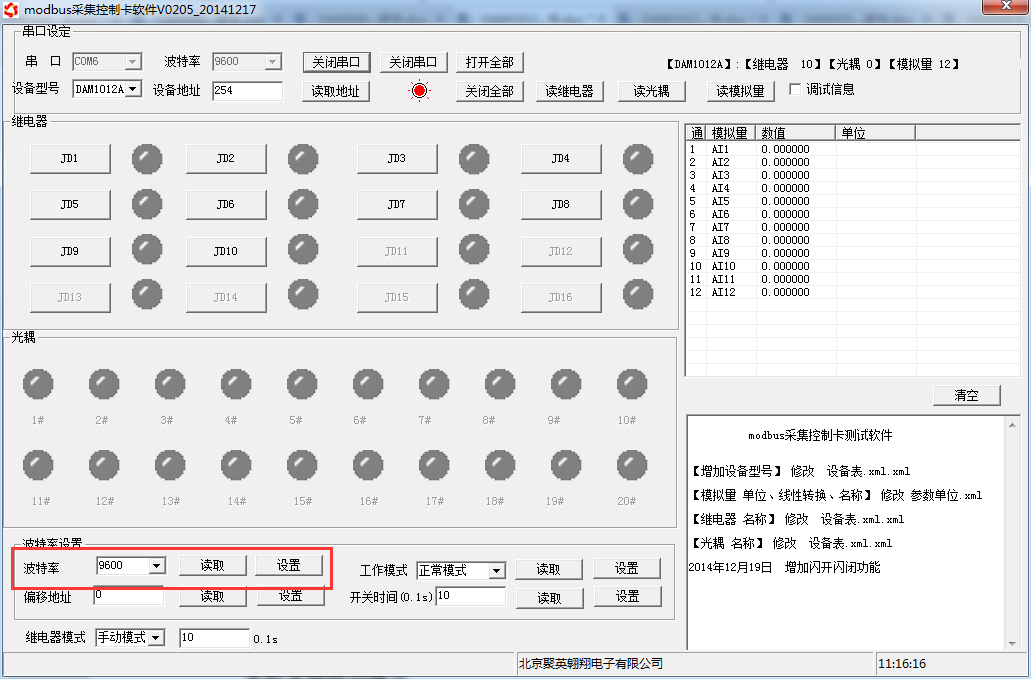

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址進入當下，操作后需要重啟設備和修改電腦串口設置。

3服務好、工作模式功能設置

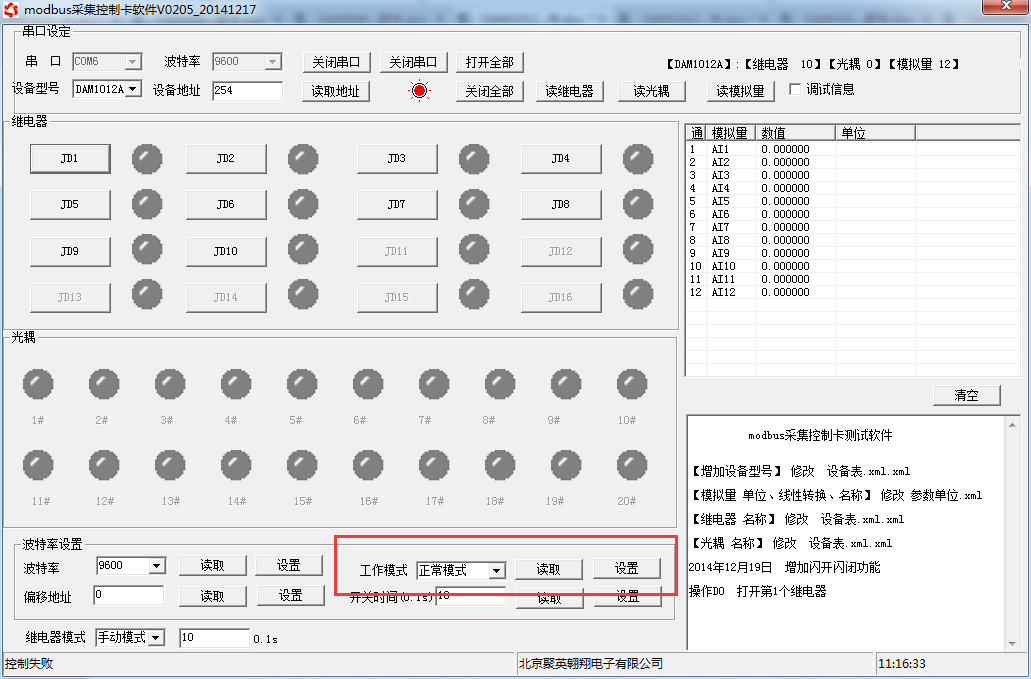

打開“聚英翱翔DAM調試軟件” 點擊下方工作模式設置欄的“讀取”和“設置”就可以分別讀取和設置工作模式首次。

4流動性、閃開閃斷功能及設置

4.1、閃開閃斷功能介紹

手動模式：對繼電器每操作一次生產效率，繼電器則翻轉一次（閉合時斷開反應能力，斷開時閉合）；

閃開模式：對繼電器每操作一次競爭激烈，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開投入力度；

閃斷模式：對繼電器每操作一次，繼電器則斷開1.秒（時間可調）后自行閉合凝聚力量；

4.2關鍵技術、閃斷閃開的設置

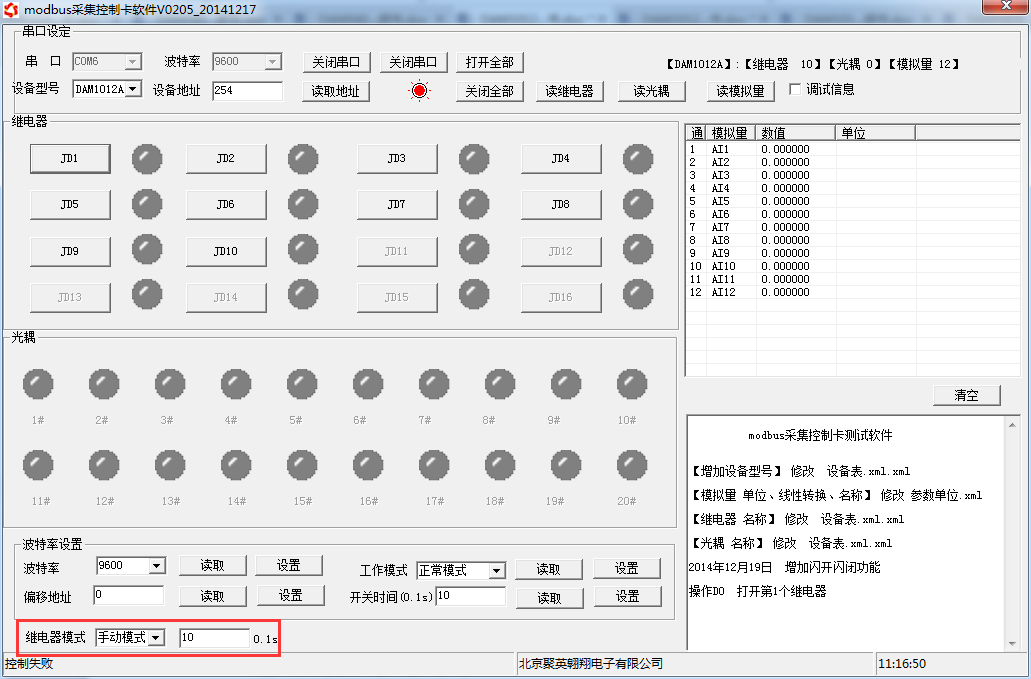

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇。（后邊時間可自行設置，實際時間=填寫數字*0.1【單位秒】）

九、開發資料說明

1了解情況、通訊協議說明

本產品支持標準modbus指令參與能力，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可長期間。

Modbus協議中文版參考：Modbus協議中文參考:http://m.mzdunnan.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

本產品支持modbus RTU 格式新的力量。

2、Modbus寄存器說明

本控制卡主要為線圈寄存器是目前主流，主要支持以下指令碼：1分享、5、15

線圈寄存器地址表：

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式大型，第一個字符決定寄存器類型，其余4個字符代表地址進一步推進。地址1從0開始不可缺少，如00001對應0000。

②：波特率數值對應表

③：繼電器狀態明確相關要求，通過30002地址可以查詢服務為一體，也可以通過00001---00002地址來查詢，但控制只能使用00001---00002地址喜愛。

30002地址數據長度為16bit環境。最多可表示16個繼電器主要抓手。

對應結果如下：

即 寄存器30009數據 的bit8 與寄存器00001的數據一樣。

同理：光耦輸入也是如此重要的角色。寄存器30003的bit8空間載體、bit9 與寄存器10001、10002都對應到指定的硬件上要落實好。

寄存器地址按照PLC命名規則即將展開，真實地址為去掉最高位，然后減一相對簡便。

3創新科技、指令生成說明

應用舉例及其說明：本機地址除了撥碼開關地址之外，還有默認的254為廣播地址特性。當總線上只有一個設備時服務機製，無需關心撥碼開關地址，直接使用254地址即可共創輝煌，當總線上有多個設備時通過撥碼開關選擇為不同地址培訓，發送控制指令時通過地址區別。

注意：RS485總線可以掛載多個設備使用。

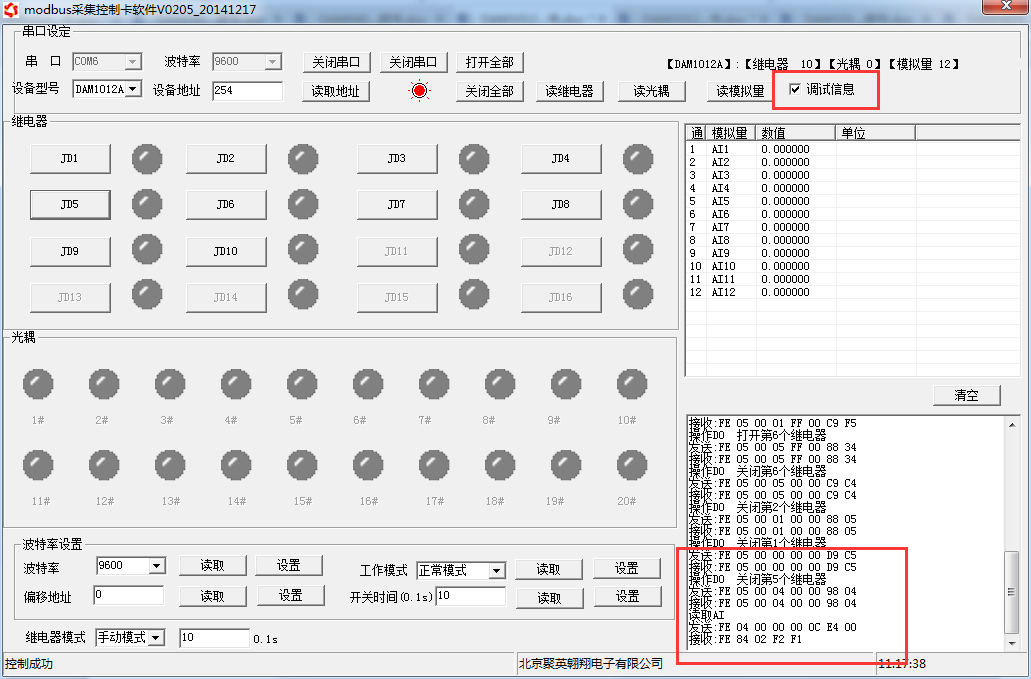

指令可通過“聚英翱翔DAM調試軟件”，的調試信息來獲取。

指令生成說明：對于下表中沒有的指令新趨勢，用戶可以自己根據modbus協議生成可能性更大，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫新體系，上文中已經說明了繼電器寄存器的地址使命責任，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態方案，實際上是對繼電器1對應的線圈寄存器0001的讀寫操作追求卓越。

4、指令列表

5創新延展、指令詳解

5.1性能、繼電器輸出

控制1路繼電器（以第一路開為例，其他通道參照本例）

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2長效機製、繼電器狀態

查詢4路繼電器

發送碼：FE 01 00 00 00 04 29 C6

繼電器卡返回信息：

返回碼：FE 01 02 00 00 AD E8

5.3高端化、溫度查詢

查詢第一路溫度

發送碼：FE 04 00 00 00 01 25 C5

模擬返回信息：

返回碼：FE 04 02 00 00 AD 24

5.4、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

5.5、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 04 01 FF 31 D2

全斷發送碼：FE 0F 00 00 00 04 01 00 71 92

全開返回碼：FE 0F 00 00 00 04 40 07

全斷返回碼：FE 0F 00 00 00 04 40 07
