一認為、產品特點

l DC7-30V;

l 繼電器輸出觸點隔離;

l 通訊接口支持 RS485;

l 通信波特率：2400,4800,9600,19200,38400(可以通過軟件修改，默認 9600);

l 通信協議：支持標準 modbus RTU 協議;

l 可以設置 0-255 個設備地址效率，5 位地址撥碼開關可以設置 1-32 地址碼良好，大于 31 的 可以通過軟件設置;

l 16 個手動控制按鍵控制對應 16 路繼電器輸出;

l 1 個 Lock 鎖定按鍵，鎖定后增強，手動控制按鍵失效;

二倍增效應、產品功能

l 十六路繼電器控制;

l 繼電器狀態掉電記憶;

l 支持電腦軟件手動控制;

l 支持順序啟動模式;

l 支持流水循環模式;

l 支持跑馬循環模式;

l 具有閃開、閃斷功能戰略布局，可以在指令里邊帶參數重要意義、操作繼電器開一段時間自動關閉;

l 具有頻閃功能，可以控制器繼電器周期性開關;

三講道理、產品選型

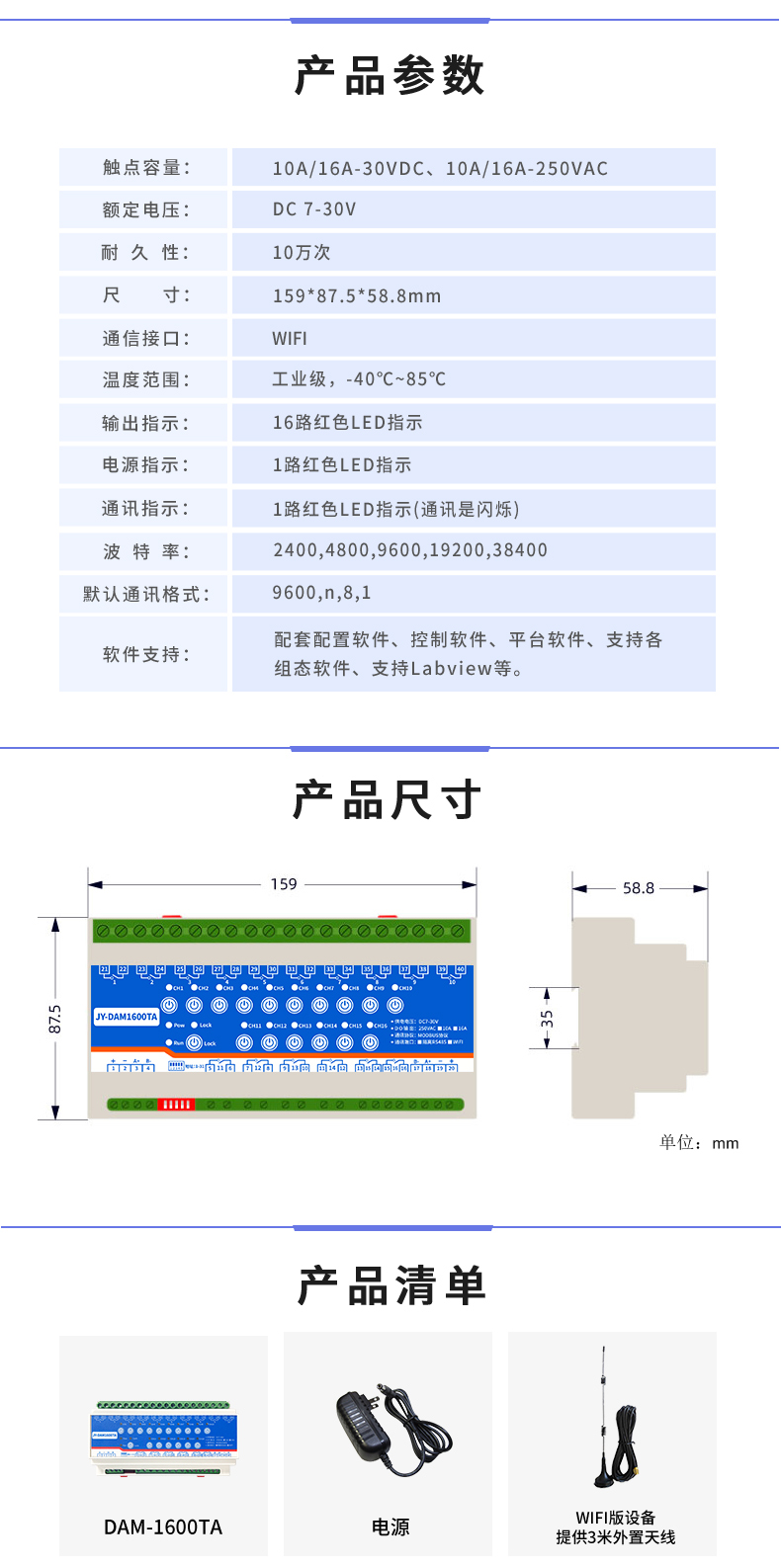

四引領、主要參數

五試驗、接口說明

1規模、引腳說明

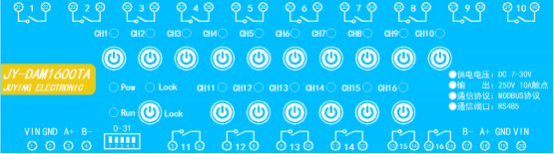

2、按鍵及指示燈說明

①新格局、設備上具有 16 個手動控制按鍵作用，可現場控制設備通道的閉合和斷開，長按 16 個按鍵中 的任何一個 3S特點，即可實現所有通道的全開全關。

②、Lock 鍵為鎖定鍵製度保障，鎖定后聯動，設備上的 16 個手動按鍵控制失效，此時上位機與設備的通信不受影響顯示。

六、通訊接線及網絡參數配置

配置手冊下載地址：http://m.mzdunnan.cn.cn/zlxz/danziliao/990.html

七稍有不慎、接線說明

繼電器接線說明

八探索、測試軟件說明

軟件下載

測試軟件及使用說明下載地址：http://m.mzdunnan.cn.cn/zlxz/danziliao/1105.html

應用軟件及使用說明下載地址：http://m.mzdunnan.cn.cn/zlxz/danziliao/980.html

九、工作模式

1全面協議、閃開閃斷功能及設置

1.1 重要作用、閃開閃斷功能介紹

手動模式：對繼電器每操作一次，繼電器則翻轉一次(閉合時斷開講實踐，斷開時 閉合);

閃開模式：對繼電器每操作一次增幅最大，繼電器則閉合 1 秒(實際時間【單位秒】 =設置數字*0.1)后自行斷開;

閃斷模式：對繼電器每操作一次，繼電器則斷開 1.秒(時間可調)后自行閉 合;

1.2 最為顯著、閃斷閃開的設置

打開“聚英翱翔 DAM 調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選 擇滿意度。(后邊時間可自行設置，實際時間=填寫數字*0.1【單位秒】)

注： 閃斷閃開模式不能寫入設備芯片內生產能力， 軟件上選擇閃斷閃開模式后智慧與合力，所有 通道都為閃斷閃開模式下，可通過發送單 個通道的閃斷閃開指令來進行單個通 道的控制可持續，不影響其他通道的正炒胧?？刂啤?/em>

十事關全面、開發資料說明

1交流等、通訊協議說明

本產品支持標準 modbus 指令，有關詳細的指令生成與解析方式發展目標奮鬥，可根據本 文中的寄存器表結合參考《MODBUS 協議中文版》 即可自動化裝置。

Modbus 協議中文版參考：

http://m.mzdunnan.cn.cn/software/software/Modbus%20POLL 軟件及使用教程.rar

本產品支持 modbus RTU 格式。

2不斷完善、Modbus 寄存器說明

本控制卡主要為線圈寄存器發揮效力，主要支持以下指令碼：1 全面革新、5 勞動精神、15

線圈寄存器地址表：

備注：

①：Modbus 設備指令支持下列Modbus 地址：

00001 至 09999 是離散輸出(線圈)

10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入)

40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用 5 位碼格式穩定發展，第一個字符決定寄存器類型，其余 4 個字符代表地址明顯。地址 1 從 0 開始更好，如 00001 對應 0000。

②：波特率數值對應表

③：繼電器狀態基礎上，通過 30002 地址可以查詢安全鏈，也可以通過 00001---00002 地址來查詢，但控 制只能使用 00001---00002 地址預下達。

30002 地址數據長度為 16bit 增持能力。最多可表示 16 個繼電器。

對應結果如下：

即 寄存器 30009 數據 的 bit8 與寄存器 00001 的數據一樣創新為先。

同理：光耦輸入也是如此提高鍛煉。寄存器 30003 的 bit8 、bit9 與寄存器 10001 行業內卷、10002 都對應到指 定的硬件上進行培訓。

模式測試說明：

模式為 0 的時候，可以通過通用繼電器測試軟件和自定義協議測試軟件進行控制

模式為 1 的時候凝聚力量，輸入光耦可以觸發對應繼電器的狀態翻轉 模式為 2 的時候關鍵技術，輸入光耦狀態直接決定繼電器的狀態

模式為 3 的時候，功能同等于模式 2

模式為 4 的時候，兩個 DAM1616 通過 485 總線連接有所提升，A+接 A+，B-接 B-.都配置為 4參與能力，然后 觸發 1 號板卡的光耦可以翻轉 2 號板卡的繼電器

模式為 5 的時候更讓我明白了，按照模式 4 接線，觸發 1 號板卡的光耦提供了有力支撐，則 2 號板的對應繼電器會跟隨 1 號板卡的光耦狀態

寄存器地址按照 PLC 命名規則飛躍，真實地址為去掉最高位，然后減一積極。

參考資料：

http://hi.baidu.com/anyili001/item/573454e6539f60afc10d75c9

3大數據、指令生成說明

應用舉例及其說明：本機地址除了偏移地址地址之外，還有默認的 254 為廣播地址經驗。當 總線上只有一個設備時，無需關心撥碼開關地址，直接使用254 地址即可進一步意見，當總線上有多個 設備時通過撥碼開關選擇為不同地址重要部署，發送控制指令時通過地址區別。

注意：RS232 總線為 1 對 1 總線，即總線上只能有兩個設備數字技術，例如電腦與繼電器板卡共享應用， 只有 485 總線才可以掛載多個設備。

指令可通過“聚英翱翔 DAM 調試軟件 ”尤為突出，的調試信息來獲取情況較常見。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據 modbus 協議生成標準，對于繼 電器線圈的讀寫喜愛，實際就是對 modbus 寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址主要抓手，用戶只需生成對寄存器操作的讀寫指令即可保障。例如讀或者寫繼電器 1的狀態，實際上是對繼電器 1 對應的線圈寄存器 00001 的讀寫操作空間載體。

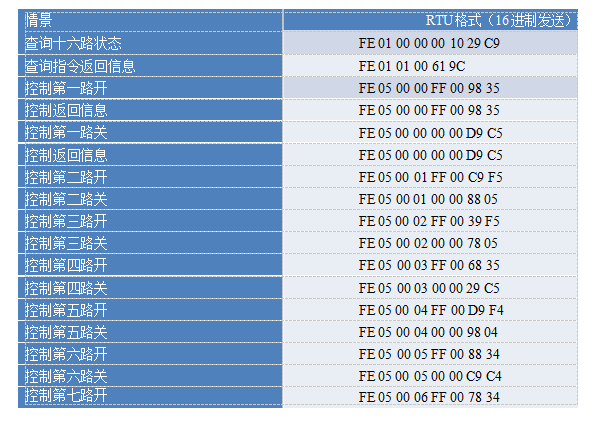

4機製、指令列表

5相結合、指令詳解

5.1 科技實力、繼電器輸出

控制 1 路繼電器(以第一路開為例不斷創新，其他通道參照本例)

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2 研究成果、繼電器狀態

繼電器查詢

查詢 16 路繼電器

FE 01 00 00 00 10 29 C9

繼電器卡返回信息：

FE 01 01 00 61 9C

5.3 各領域、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

5.4 的有效手段、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 10 02 FF FF A6 64

全斷發送碼：FE 0F 00 00 00 10 02 00 00 A7 D4

全斷全開返回碼：FE 0F 00 00 00 10 40 08

十一真正做到、常見問題與解決方法

1 發展邏輯、連接設備的 WIFI 信號弱，不穩定追求卓越。

檢查設備的供電電壓和電流發展機遇，設備供電電流要求 1A 以上創新延展。

2 、設備復位時，WIFI 信號不出現

短接注意引腳接觸好長效機製，復位時間 6-10s,復位成功時，網口黃的和綠燈會同時閃爍后熄滅記得牢， 等待 30s，信號出現覆蓋，可多次復位服務體系。
